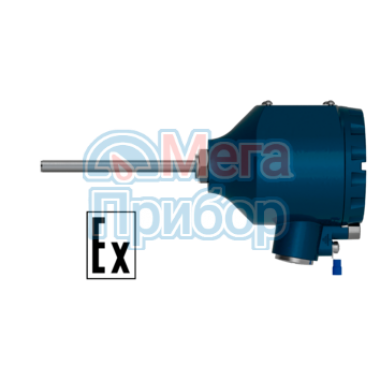

ДТСхх5Д.И предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.АA87.В.01016/22 на термометры сопротивления).
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Области применения
Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности ДТСхх5Д.И:
- Тип выхода: аналоговый, многопредельный.
- Диапазон измеряемых температур: –50…+500 °С.
- НСХ: Рt100.
- Выходной сигнал: 4…20 мА, HART (только для Рt100).
- Класс точности: ±0,25 %; ±0,5 %.
- Межповерочный интервал — 2 года.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.
Стандартный срок производства – от 6 рабочих дней
Конструктивные исполнения
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |

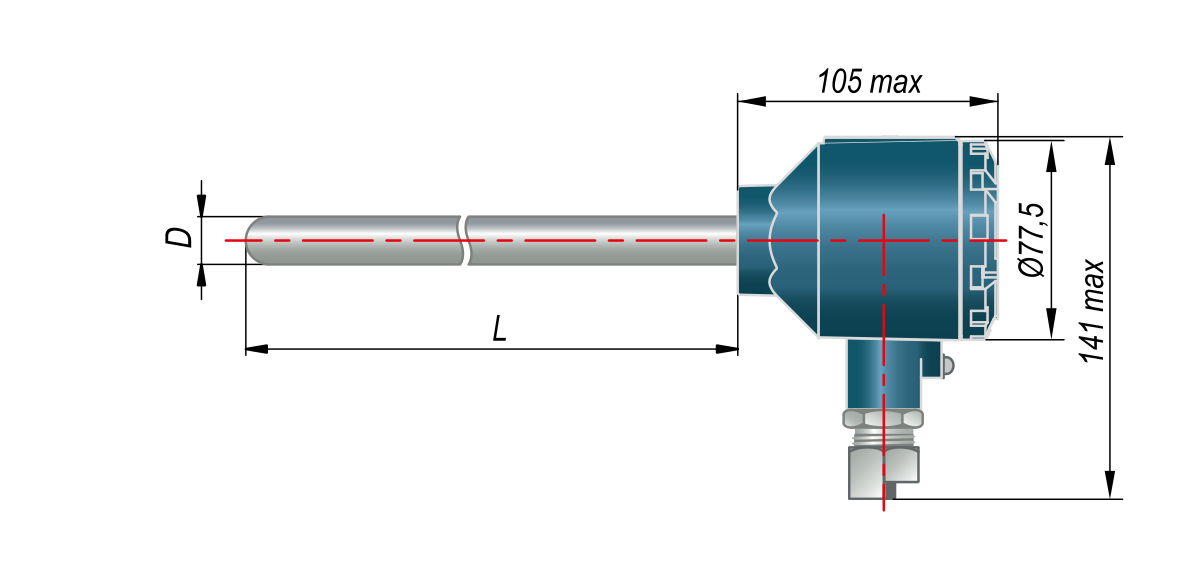

015 |
D=8 мм |
сталь 12Х18Н10Т
|
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
025 |
D=10 мм |
|||
 Подвижный штуцер |

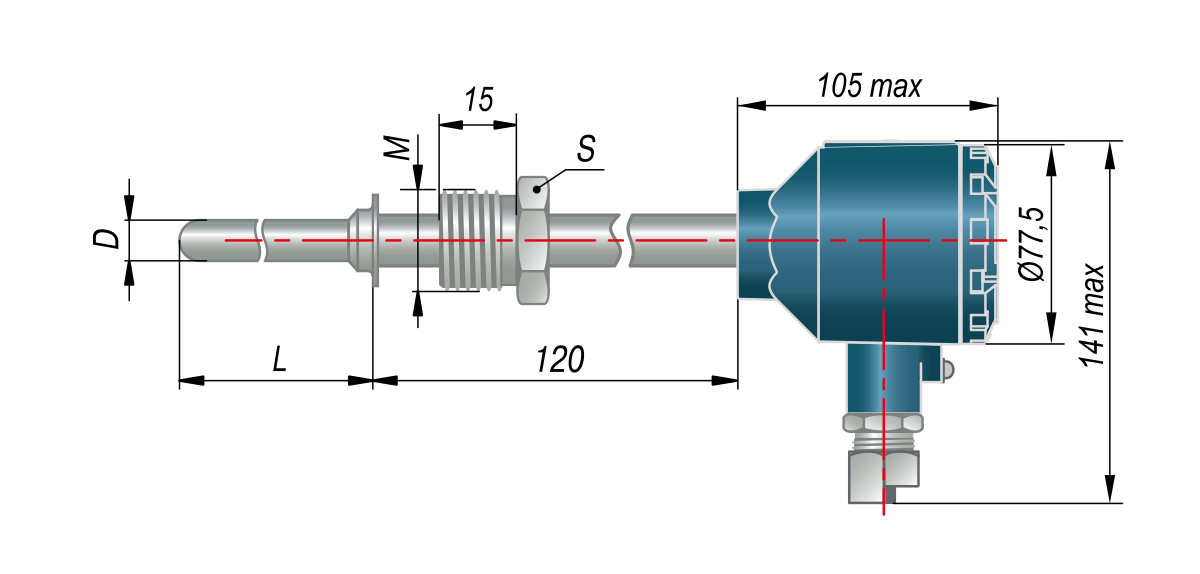

035 |
D=8 мм M=20×1,5 мм** S=22 мм |
||
|
045 |
D=10 мм M=20×1,5 мм** S=22 мм |
|||
|
145 |
D=6 мм, M=20×1,5 мм** S=22 мм |
|||
|
Подвижный штуцер |
055 |
D=10 мм, M=20×1,5 мм** S=22 мм |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
 |

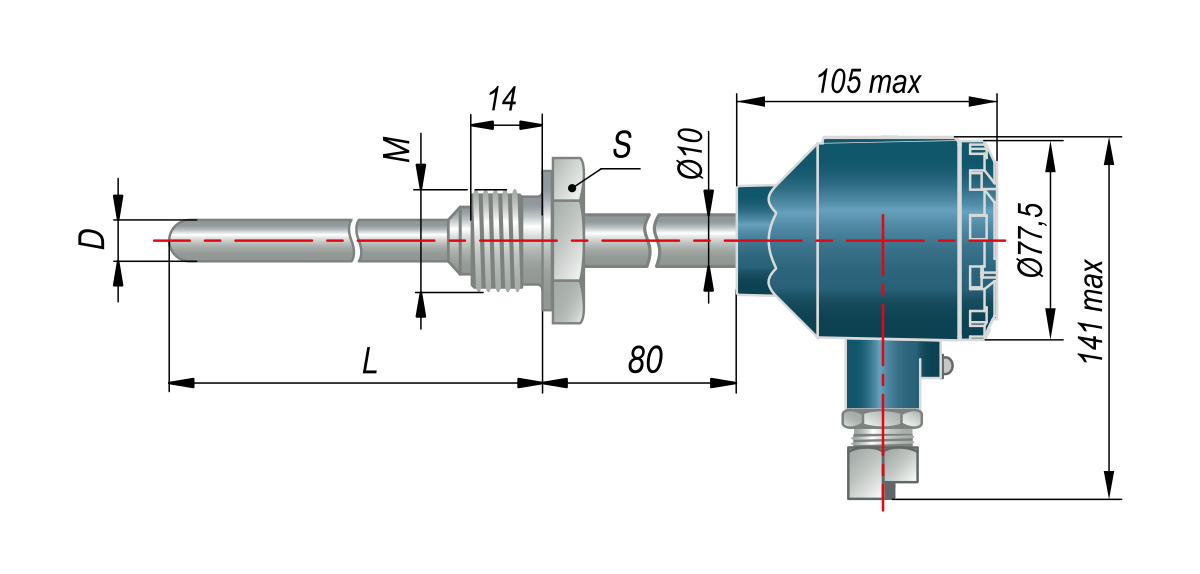

065 |
D=8 мм, M=20×1,5 мм** S=27 мм ɭ =14 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
075 |
D=10 мм M=20×1,5 мм** S=27 мм ɭ =14 мм |
|||
|
085 |
D=10 мм, M=27×2 мм** S=32 мм ɭ =18 мм |
|||
 Подвижный штуцер |

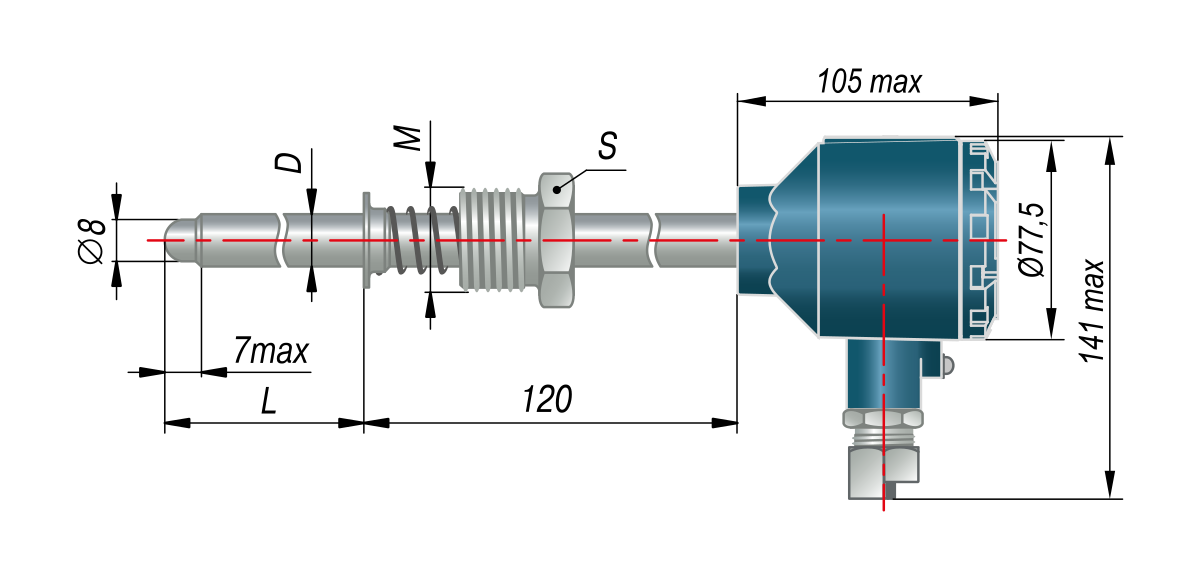

095 |
D=10 мм, M=20×1,5 мм** S=22 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
 |

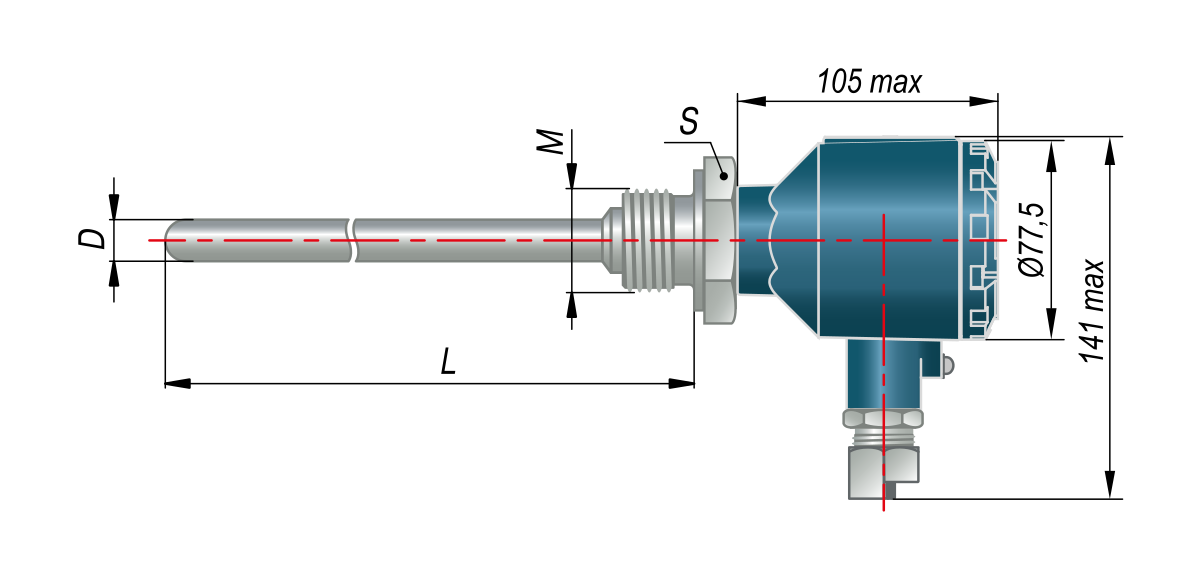

105 |
D=8 мм, M=20×1,5 мм** S=27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

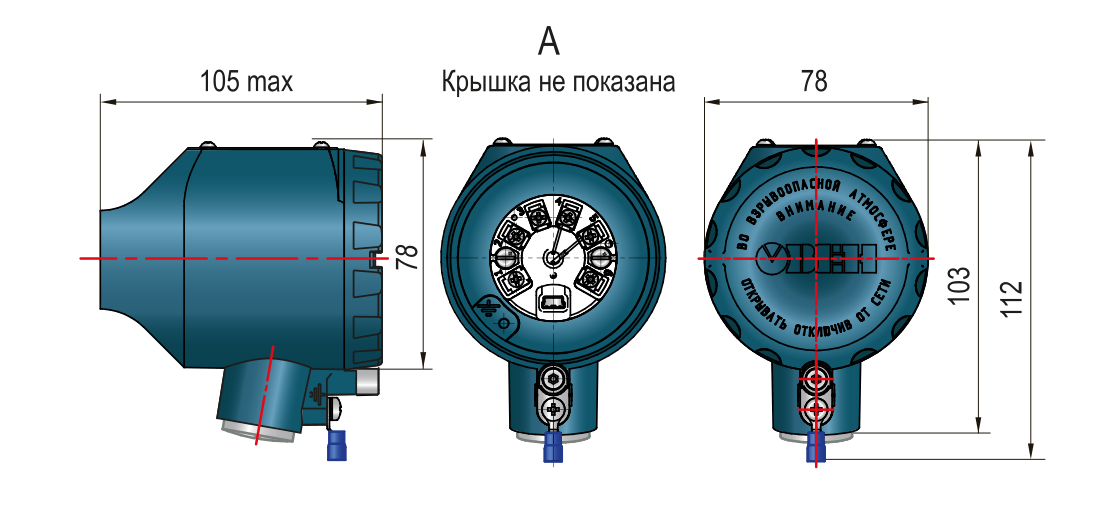

Конструктивное исполнение коммутационных головок для ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD
| ДТСхх5Д.И головка под EХD, металлическая |
 |
| Резьба под кабельный ввод М20×1,5 |
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013).
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
| Обозначение температурного класса | Максимальная температура поверхности, °С | Максимальная температура среды измерения, ˚С | Температура окружающей среды, ˚С | |
| 50М, 100М | 100П, Pt100 | |||
| Т1 | ≤ 450 | +180 | +500 | -40... +80 |
| Т2 | ≤ 300 | |||
| Т3 | ≤ 200 | |||
| Т4 | ≤ 135 | |||
| Т5 | ≤ 100 | -40... +60 | ||
| Т6 | ≤ 85 | -40... +55 | ||
Модификации
Пример обозначения при заказе: ДТС045Д-РТ100.0,5.120.МГ.ЕХD-Т6 [4]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длина монтажной части 120 мм, МГ – металлическая головка, взрывозащищенное исполнение (взрывонепроницаемая оболочка 1Ex db llC T6…Т1 Gb X), диапазон преобразования температур: -50… +500 °С.
Пример обозначения при заказе: ДТС045Д-РТ100.0,5.120.G1/2.МГ.И.ЕХD-Т6 [12]
Это означает, что к изготовлению и поставке подлежит термометр сопротивления платиновый Рt100, модель 045, класс точности 0,5 %, длиной монтажной части 120 мм, МГ – металлическая головка, с трубной резьбой G1/2,МГ – металлическая головка, взрывозащищенное исполнение (взрывонепроницаемая цепь 1Ex db llC T6…Т1 Gb X), диапазон преобразования температур: -50…+100 °С.
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
Технические характеристики
|
Наименование |
Значение |
|||
|
ДТх-И.EXD |
ДТх-И.EXD-H |
|||
|
Питание |
||||
|
Номинальное значение напряжения питания (постоянного тока), В |
24 |
|||
|
Диапазон допустимых напряжений питания (постоянного тока), В |
12…36 |
12…30 |
||
|
Максимальная мощность потребления, Вт |
0,8 |
|||
|
Защита от обратной полярности напряжения питания |
есть |
|||
|
Выходной сигнал |
||||
|
Диапазон выходного тока, мА |
4…20 |
|||
|
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА |
23 |
|||
|
Вид зависимости «ток от температуры» |
линейная |
|||
|
Диапазон преобразования температур |
определяется при заказе |
|||
|
Диапазон допустимых сопротивлений нагрузки, Ом * |
0…1170 |
250…956 |
||
|
Время установления рабочего режима после включения напряжения питания, сек, не более |
30 |
|||
|
Интерфейс HART |
нет |
есть |
||
|
Конструкция |
||||
|
Взрывозащита корпуса датчика |
1Ex db llC T6…Т1 Gb X |
|||
|
Способ контакта с измеряемой средой |
погружаемый |
|||
|
Степень защиты корпуса датчика (по ГОСТ 14254) |
IP65 |
|||
| Условия эксплуатации | ||||
|
Температура окружающего воздуха |
В зависимости от температурного класса датчика |
|||
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
