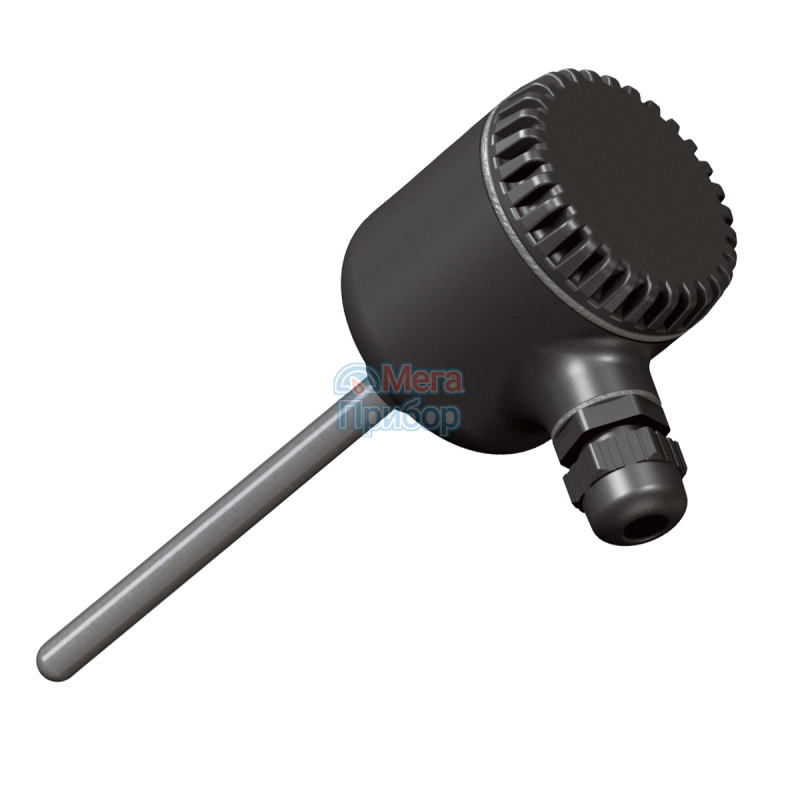

Преобразователи термоэлектрические ОВЕН ДТП-И со встроенным нормирующим преобразователем предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА или 4-20 мА+ цифровой протокол HART.
Изготавливаются на базе термопар типов L (ТХК), К (ТХА), N (ТНН), J (ТЖК).
В состав термопреобразователей входят:
- первичный преобразователь (термозонд) – преобразователь термоэлектрический (ДТП);
- измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
Датчики поставляются настроенными на определенный температурный диапазон, выбираемый при заказе.
Отличительные особенности
- Для подключения ДТП.И ко вторичным приборам можно использовать медные провода.
- Линия связи «датчик – прибор» может составлять сотни метров.
- Улучшенная помехозащищенность линии связи.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
- Гарантийный срок эксплуатации и интервал между поверками: 2 года.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Стандартный срок производства – от 8 рабочих дней
Конструктивное исполнение коммутационной головки для ДТП-И
Конструктивные исполнения высокотемпературных датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
|
|
115 | D = 20 мм |
ДТПL сталь 12Х18Н10Т (-40...+600 °С) сталь AISI 316Ti (-40...+600 °С) Диаметр КТМС 3,0 мм ДТПK сталь 12Х18Н10Т (-40...+800 °С) сталь15Х25Т (-40...+1000 °С) сталь AISI 316Ti (-40...+900 °С) сталь AISI 310 (-40...+1100 °С) стальХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь AISI 310 (-40...+1100 °С) сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм |
L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 |
125 | D = 20 мм |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
 |
135 |
D = 20 мм, M = 27×2 мм**, S = 32 мм |
||
 |
225 | D = 20 мм |
ДТПK стальХН45Ю (-40...+1100 °С) Диаметр КТМС 4,5 мм ДТПN сталь ХН45Ю (-40...+1250 °С) Диаметр КТМС 4,5 мм |
|
 |
145 |
D = 12 мм, D1 = 20 мм |
ДТПK Диаметр КТМС 4,5 мм Диаметр КТМС 4,5 мм |
|
 |
155 |
D = 20 мм, D1 = 30 мм |
||
 |
165 |
D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм |
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Для ДТПХ мод. 145, 155, 165:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
|
L, мм |
L2, мм |
|
|
ДТПХ145 |
ДТПХ155 |
|
|
250 |
80 |
|
|
320 |
80 |
|
|
400 |
80 |
|
|
500 |
80 |
|
|
630 |
80 |
|
|
800 |
200 |
|
|
1000 |
400 |
|
|
1250 |
650 |
|
|
1600 |
1000 |
|
|
2000 |
1400 |
1000 |
Модификации термопар в жаростойких защитных чехлах (мод.115-165, 225)
Модификации термопар в жаростойких защитных чехлах (мод.115-165, 225)
Пример обозначения при заказе: ДТПК125М-0914.500.1,0.И [22]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – жаростойкий сплав ХН45Ю, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 500 мм, в корпусе 125, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: 0…1100 °С.
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 500 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
|
Наименование |
Значение |
|
|
ДТПХхх5.И |
ДТПХхх5.И-H |
|
|
Номинальное значение напряжения питания (постоянного тока) |
24В |
|
|
Диапазон допустимых напряжений питания (постоянного тока) |
12...36 В |
|
|
Максимальная мощность, потребляемая преобразователем |
0,8 Вт |
|
|
Диапазон выходного тока преобразователя |
4...20мА |
|
|
Интерфейс HART v.7 |
Нет |
Есть |
|
Вид зависимости «ток от температуры» |
линейная |
|
|
Нелинейность преобразования, не хуже |
±0,2 % |
|
|
Разрядность цифро-аналогового преобразователя, не менее |
12 бит |
|
|
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более |
30 |
|
|
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более |
100 |
|
|
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) |
533 Ом ± 5 % |
|
|
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) |
1067Ом |
|
|
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более |
30 с |
|
|
Показатель тепловой инерции, не более |
20...40 с |
|
|
Средний срок службы |
не менее 10 лет |
|
