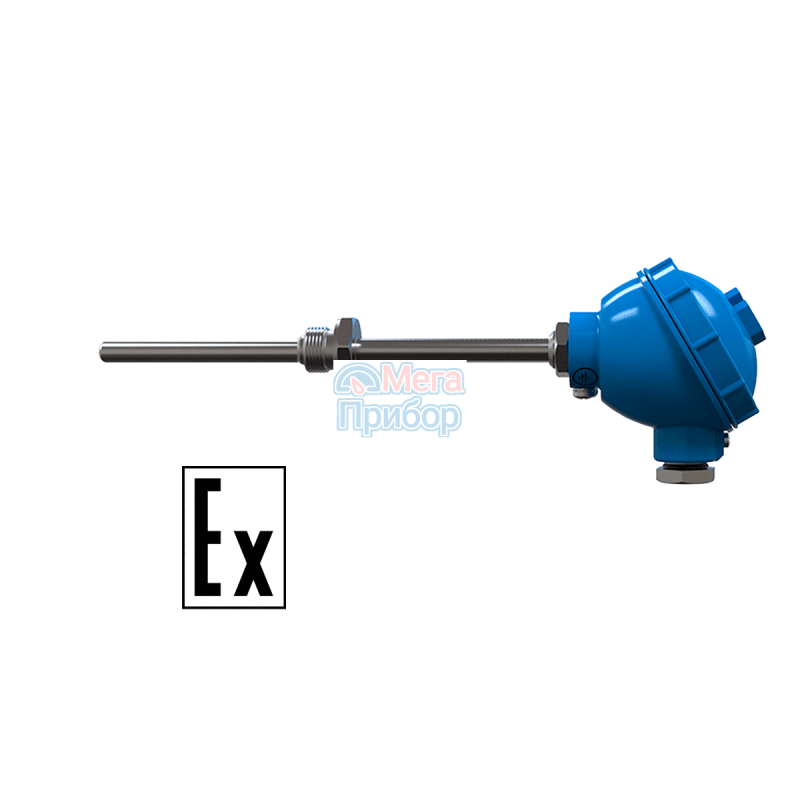

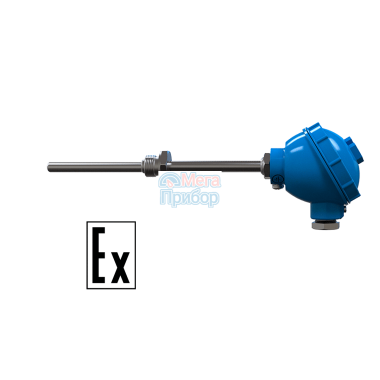

Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года

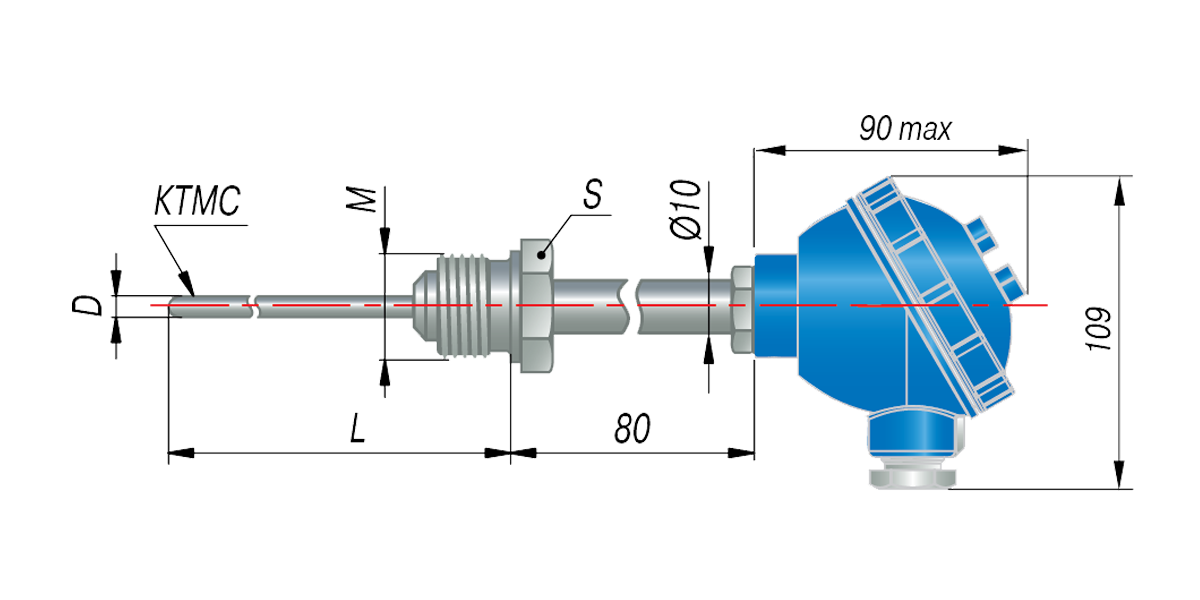

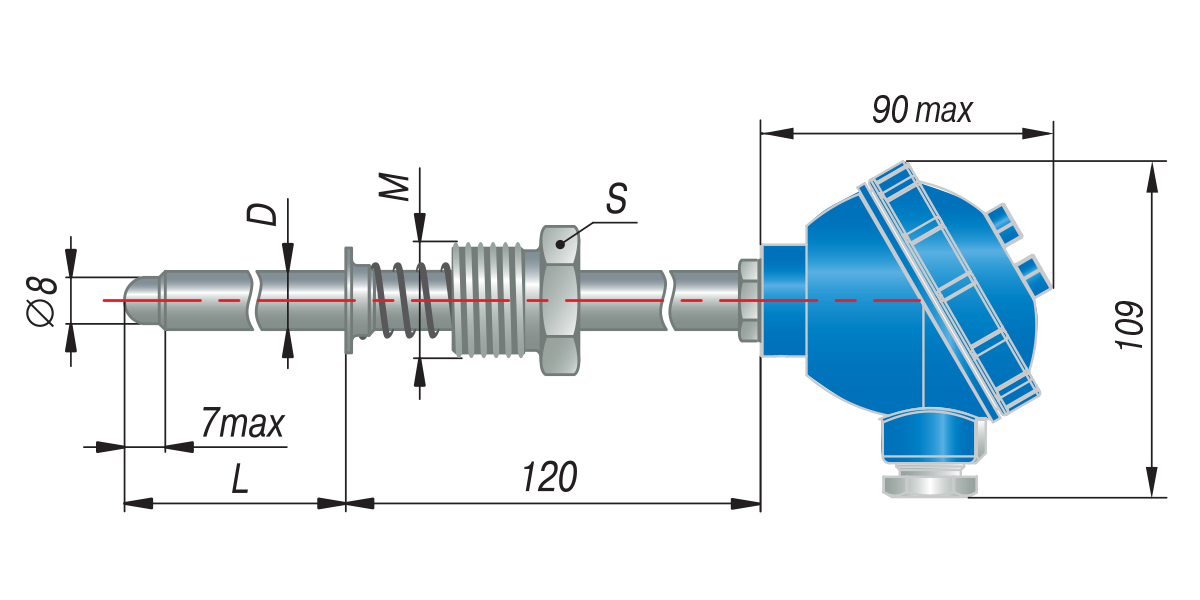

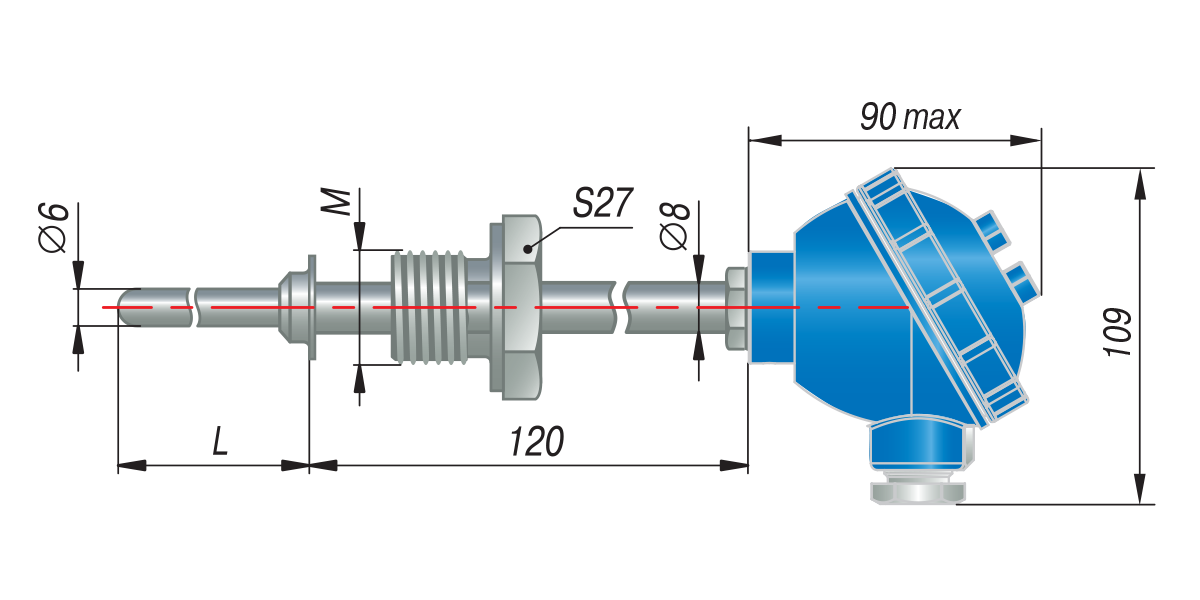

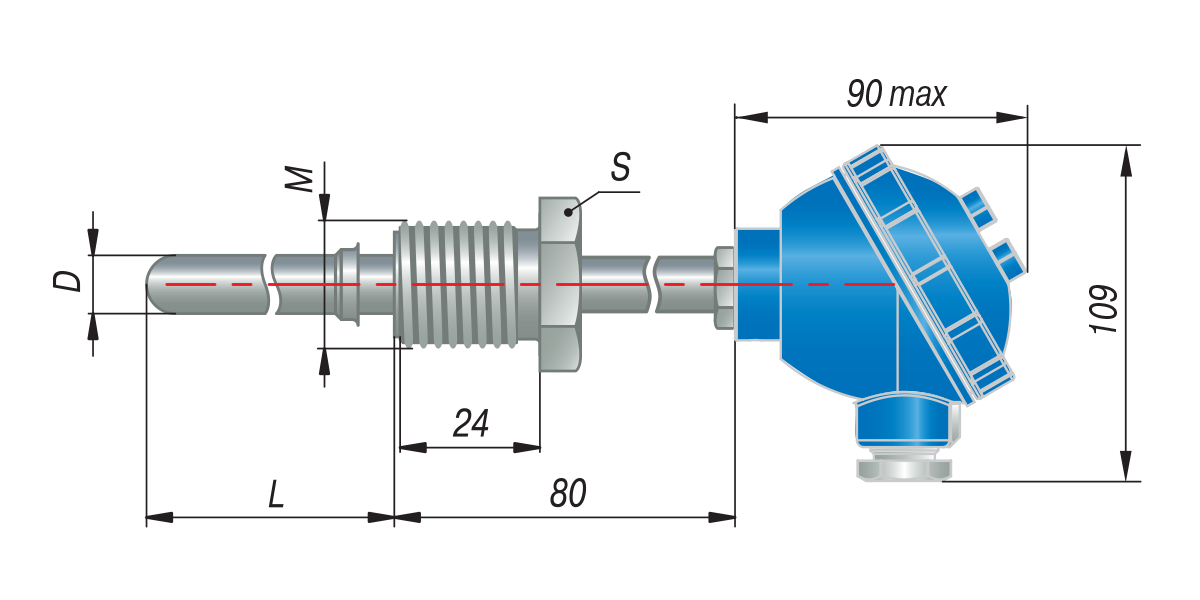

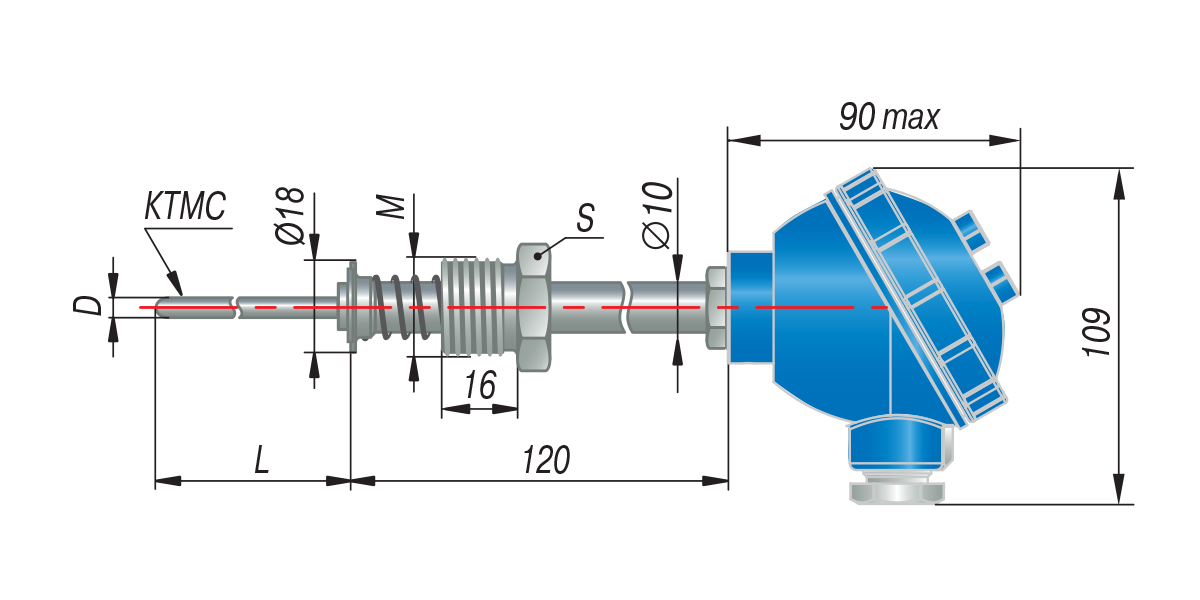

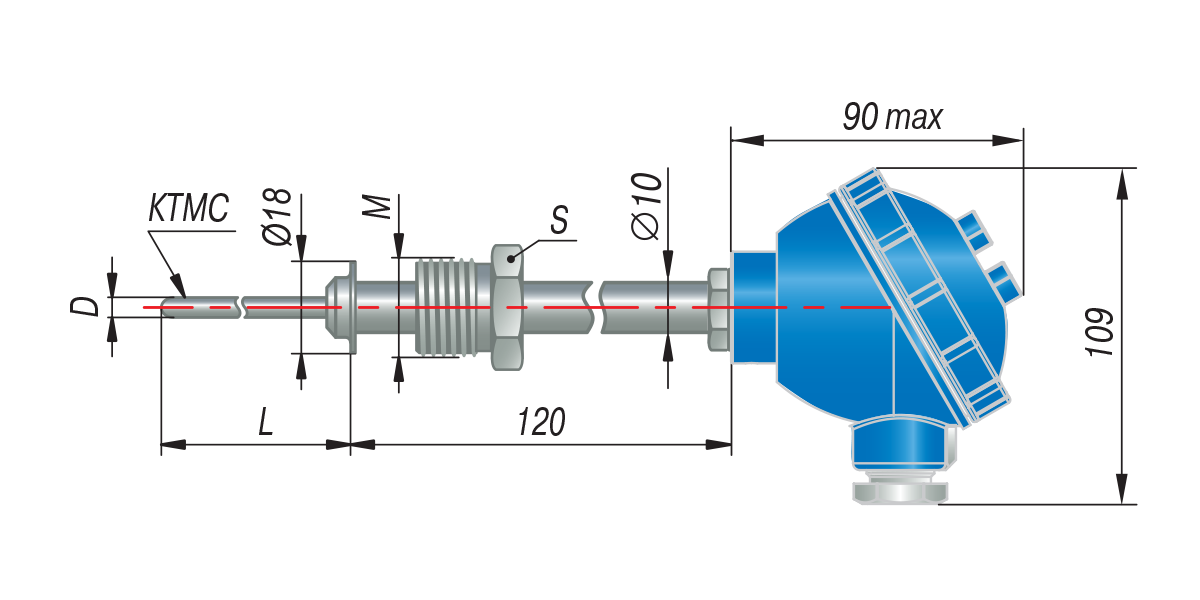

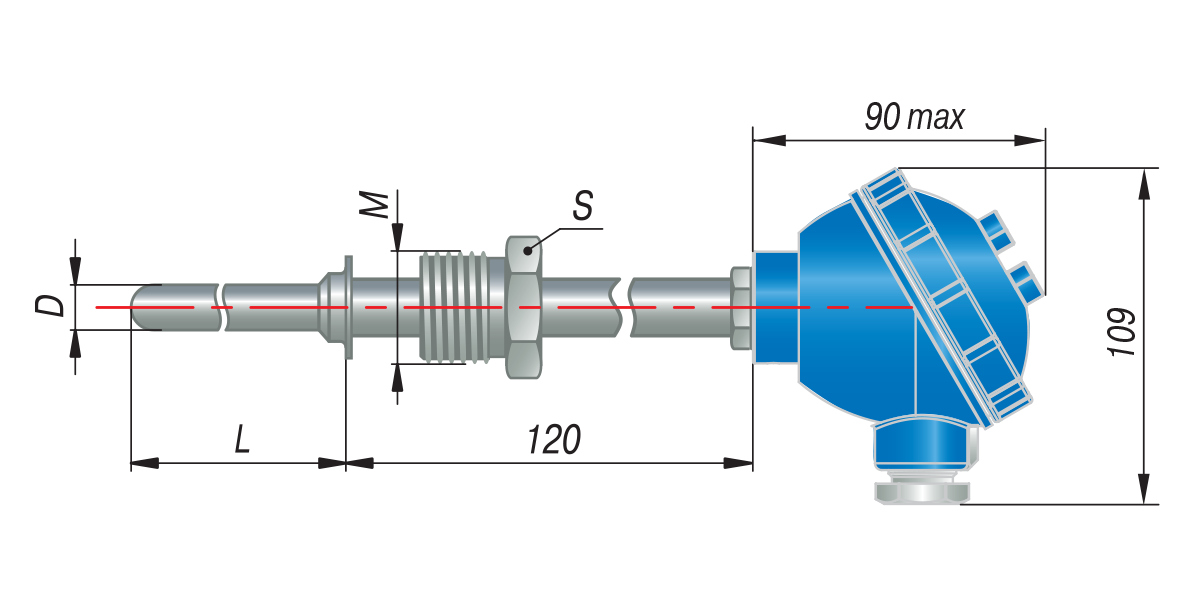

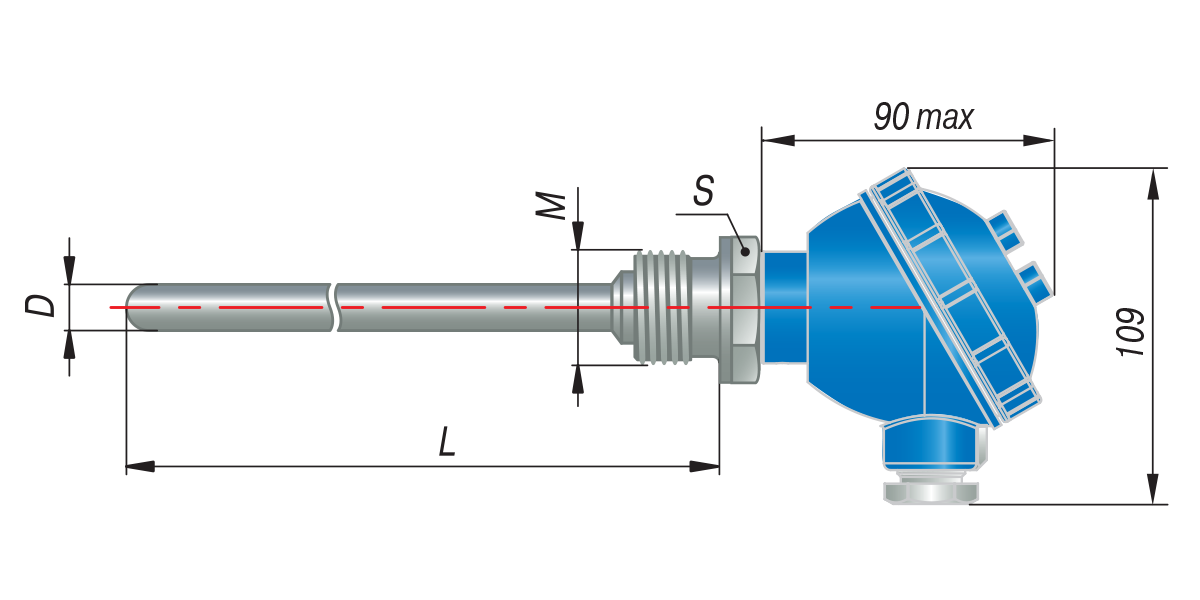

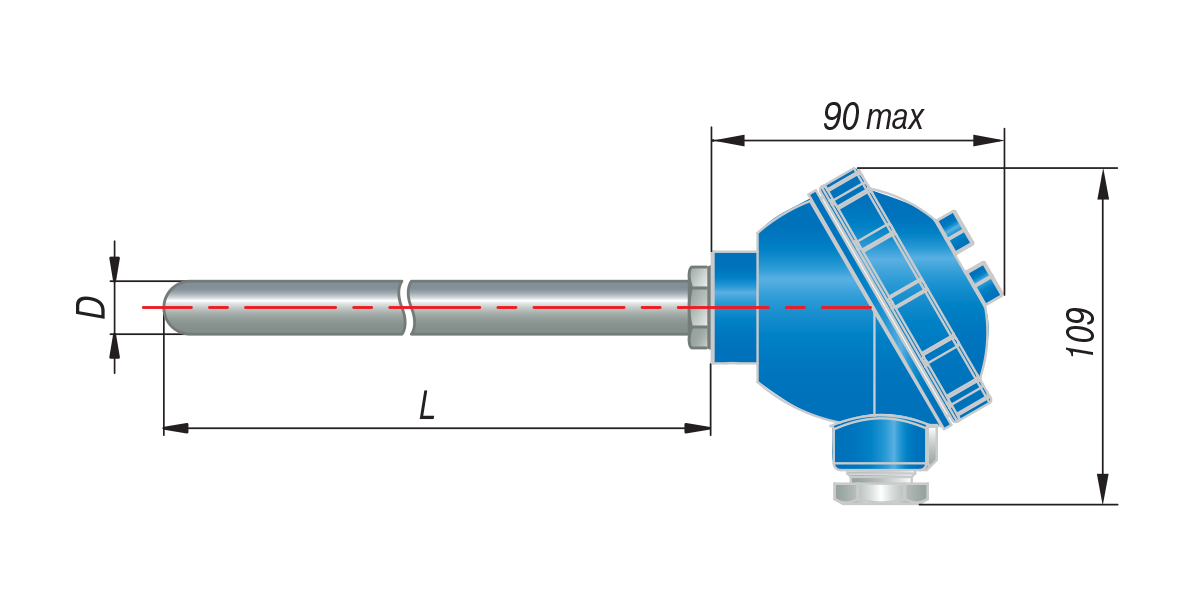

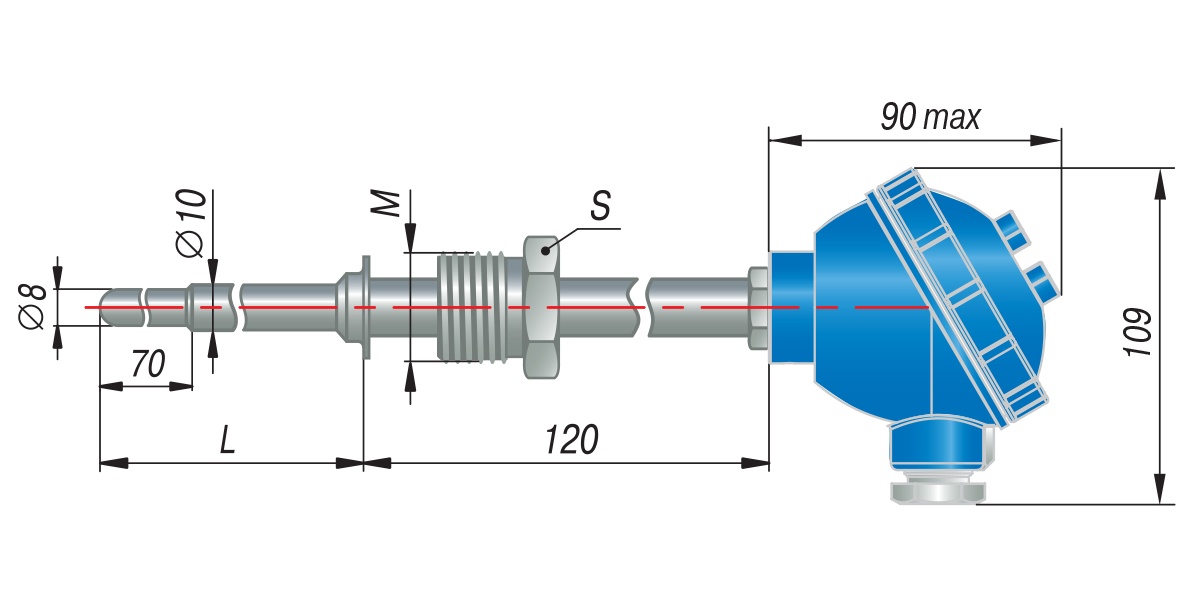

Конструктивные исполнения
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Конструктивное исполнение коммутационной головки ДТПХхх5Е.И
ДТПХхх5Е головка под Exi, металлическая |

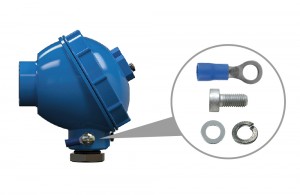

Конструктивное исполнение винта заземления |
| Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 10 мм |
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.
В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
| Обозначение температурного класса | Максимальная температура поверхности, °С | Температура окружающей среды, ˚С |
| Т1 | 440 | - 40... +80 |
| Т2 | 290 | |
| Т3 | 195 | |
| Т4 | 130 | |
| Т5 | 95 | -40... +60 |
| Т6 | 80 | - 40... +55 |
Примеры обозначения при заказе:
ДТПК035Е-0110.120.1,0.И.ЕХI-T6[10Н]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель» в корпусе модели 035, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, материалом защитной арматуры – сталь 12Х18Н10Т, длиной монтажной части 120 мм, классом точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+800 °С, выходной сигнал 4…20 мА + HART-протокол
ДТПК285Е-0915.1000.1,0.И.ЕХI-Т6[7]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель» в корпусе модели 035, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, материалом оболочки КТМС – сталь AISI 310, длиной монтажной части 1000 мм, классом точности 1,0 %, во взрывозащищенном исполнении (искробезопасная цепь 0Ex ia IIС Т6 Ga X), температурный класс Т6, диапазон преобразования температур: -40…+600 °С, выходной сигнал 4…20 мА, без HART-протокола.
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
| Наименование | Значение | |
| ДТП-И.EXI-Н | ДТП-И.EXI | |
| Питание | ||
| Номинальное значение напряжения питания (постоянного тока) | 24 В | |
| Диапазон допустимых напряжений питания (постоянного тока) | 12…30 В | |
| Максимальная мощность потребления | 0,8 Вт | |
| Защита от обратной полярности напряжения питания | есть | |
| Выходной сигнал | ||
| Диапазон выходного тока | 4…20 мА | |
| Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента) | 23 мА | 22,5 мА |
| Вид зависимости «ток от температуры» | линейная | |
| Диапазон преобразования температур | определяется при заказе | |
| Диапазон допустимых сопротивлений нагрузки | 250…956 Ом | 0...1000 Ом |
| Время установления рабочего режима после включения напряжения питания, не более | 30 с | |
| ИнтерфейсHART | есть | нет |
| Конструкция | ||
| Способ контакта с измеряемой средой | погружаемый | |
| Степень защиты корпуса датчика (по ГОСТ14254) | IP65 | |
| Условия эксплуатации | ||
| Температура окружающего воздуха | В зависимости от температурного класса датчика | |
| Параметры взрывозащиты | ||
| Маркировка | 0Ex ia IIC T6…Т1 Ga Х | |
| Максимальные значения для подключения по токовой цепи |
Ui = 30 В, Ii = 100 мА, Li = 0,15 мГн, Ci = 25 нФ |
|
