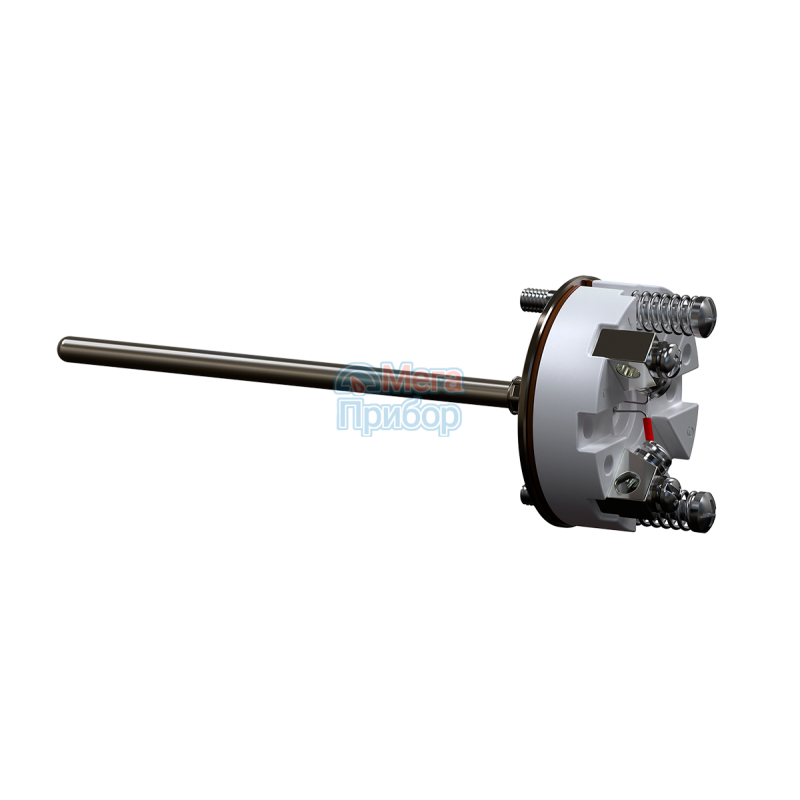

Бескорпусные термопары на основе КТМС (термопарные вставки) модификации 041…101 служат для измерения жидких, твердых и газообразных сред, не агрессивных к оболочке датчика. Модели 061…101 могут работать как в качестве самостоятельных датчиков температуры, так и служить вставками в высокотемпературные модульные термопары ДТПХхх5 (мод. 125…165, 225).
При выходе из строя измерительного узла высокотемпературного датчика (например, ДТПК125), но при удовлетворительном состоянии защитной арматуры (корунда или жаростойкой стали) нет необходимости приобретать новый датчик. Достаточно приобрести термопарную вставку взамен вышедшей из строя и самостоятельно заменить измерительный узел.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
| ДТПК и ДТПN на основе КТМС | |||
| 0,95 за 40000 часов | -40...+600 | 5лет | 10лет |
| 0,95 за 16000 часов | +600...+900 | 2года | 4года |
| 0,95 за 8000 часов | +900…+1100 | 1год | 2года |
| Не нормируется | +1100...+1300 | - | - |
Интервал между поверками – 2 года.
|
Характеристика |
Значение |
|||
|
ДТПКхх1 |
ДТПNхх1 |
|||
|
Номинальная статическая характеристика (НСХ) |
K (ХА) хромель-алюмель |
N (НН) нихросил-нисил |
||
|
Рабочий диапазон измеряемых температур |
0...+900 °С (1100 °С*) |
-40...+900 °С (1100 °С*) |
0...+1250 °С |
-40...+1250 °С |
|
Условное давление |
0,4…10 МПа |
|||
|
Класс допуска датчика |
1 |
2 |
1 |
2 |
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный неизолированный |
|||
| Диаметр КТМС, мм: | ||||
|
мод. 041 |
3 мм |
|||
| мод. 051…101 | 4,5 мм | |||
| Показатель тепловой инерции, не более: | ||||
|
- с изолированным рабочим спаем |
3 с |
|||
| - с неизолированным рабочим спаем | 2 с | |||
|
Количество рабочих термопар в изделии |
1 или 2 |
|||
|
Материал оболочки КТМС |
сталь AISI 321 сталь AISI 310 |
сплав Nicrobell D |
||
|
Степень защиты по ГОСТ 14254 |
IP00 |
|||
* Максимальная температура применения ДТПКхх1 составляет:
+900 °С – без применения защитного чехла;
+1100 °С – при применении в качестве вставки в ДТПК125, 135, 145, 155, 165 и 225.
Комплектность
- Датчик
- Паспорт с гарантийным талоном
При подборе вставок необходимо пользоваться таблицей 2 (см. раздел «Модификации»), где указано соответствие между длиной монтажной части L ДТПХ125…225 и установочной длиной монтажной части Lв соответствующей термопарной вставки.
Термопары ДТПХ041 и ДТПХ051 являются самостоятельными датчиками температуры и не служат стандартными вставками в термопары ОВЕН.
Таблица 1. Конструктивные исполнения ОВЕН ДТПХ 041…101
* Максимальная температура применения ДТПКхх1 составляет:
+900 °С – без применения защитного чехла;
+1100 °С – при применении в качестве вставки в ДТПК125, 135, 145, 155, 165 и 225.
Таблица 2. Установочные длины монтажных частей L в термопарах ДТПХ061…101 при использовании в качестве вставок в ДТПХ125…165, 225
|
Модель вставки |
Длина монтажной части ДТПХ1Х5 L, мм |
|||||||||
|
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
|
|
Установочная длина монтажной части Lв, мм |
||||||||||
|
061 (как вставка в ДТПХ125, 225) |
245 |
315 |
395 |
495 |
625 |
795 |
995 |
1245 |
1595 |
1995 |
|
071 (как вставка в ДТПХ135) |
408 |
478 |
558 |
658 |
788 |
958 |
1158 |
1408 |
1758 |
2158 |
|
081 (как вставка в ДТПХ145) |
274 |
344 |
424 |
524 |
654 |
824 |
1024 |
1274 |
1624 |
2024 |
|
091 (как вставка в ДТПХ155) |
279 |
349 |
429 |
529 |
659 |
829 |
1029 |
1279 |
1629 |
2029 |
|
101 (как вставка в ДТПХ165) |
524 |
594 |
674 |
774 |
904 |
1074 |
1274 |
1524 |
1874 |
2274 |
Пример: при замене вставки в термопару ДТПК125-0914.630 необходима вставка ДТПК061 длиной Lв = 625 мм.
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N (НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t °C | ||
| 1 | 0…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t °C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t °C | ||
| S (ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t °C | ||
| t – значение измеряемой температуры °C | |||
