Тип ТП |
Класс допуска |
Тр, °С |
Тн, °С |
Материал защитной оболочки КТМС |
Диаметр оболочки, |
Давление |
Исполнение спая |
|
ДТПN (НН) |
1, 2 |
-40 (0)…+1250 |
1100 |
сплав Nicrobell D |
3,0; 4,5 |
До 10 МПа (зависит от конструктивного исполнения) |
Изолированный или неизолированный от оболочки КТМС |
|
ДТПК (ХА) |
1, 2 |
-40 (0)…+800 |
600 |
сталь AISI 321 |
3,0; 4,5 |
||
|
-40 (0)…+900 |
700 |
сталь AISI 310 |
4,5 |
||||
|
-40 (0)…+800 |
600 |
сталь AISI 316 |
3,0; 4,5 |
||||
|
ДТПL (ХК) |
2 |
-40…+600 |
450 |
сталь 12Х18Н10Т |
3,0 |
||
|
ДТПJ (ЖК) |
1 |
-40…+750 |
450 |
сталь AISI 316 |
3,0; 4,5 |
Цена от 2334 руб. с НДС *
*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

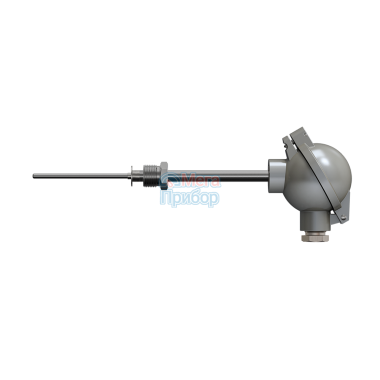

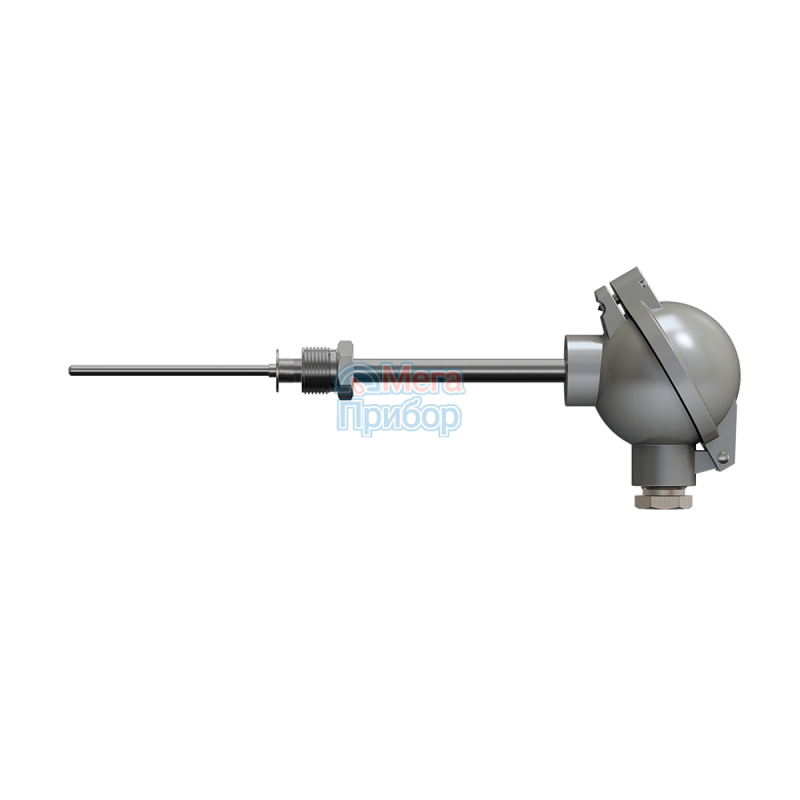

ДТПХхх5 термопары на основе КТМС с коммутационной головкой
Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.
Отличительные особенности
- Монтажную (погружную) часть датчика можно изгибать.
- Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
- Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.
При измерении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.
Стандартный срок производства – от 5 рабочих дней.
Комплектность
- Датчик
- Паспорт
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N(НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t°C | ||
| 1 | 0…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t°C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t°C | ||
| S(ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t°C | ||
| t – значение измеряемой температуры °C | |||
Технические характеристики термопар с коммутационной головкой (модели ХХ5)
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
0,95 за 16 000 часов | +600...+900 | 2 года | 4 года |
0,95 за 8 000 часов | +900…+1100 | 1 год | 2 года |
Не нормируется | +1100...+1300 | - | - |
ДТПL на основе КТМС | |||
0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
ДТПJ на основе КТМС | |||
0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
0,95 за 16 000 часов | +600…+800 | 2 года | 4 года |
ДТПК и ДТПN на основе КТМС | |||
0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС
|
Увеличенная (стандартная) |
|
|
Пластмассовая |
Металлическая |
|
|
|
|
Кабельный ввод М16×1,5 |
Кабельный ввод М20×1,5 |
|
Диаметр подключаемого кабеля до 8 мм Подходит для установки нормирующего преобразователя 4…20 мА НПТ-2 |
Диаметр подключаемого кабеля до 13 мм |
Термопреобразователи с двумя чувствительными элементами должны иметь в маркировке букву «Л».
D = 3 мм
D = 4,5 мм
M = 20×1,5 мм
S = 27 мм
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
275 |
D = 3 мм D = 4,5 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С)
ДТПK
сталь AISI 310 (-40 (0)…+900 °С)**
сталь AISI 316 (-40 (0)…+900 °С)**
ДТПN диаметр КТМС 3,0 мм
ДТПJ |
60...30000 кратно 10 |
|
|
Подвижный штуцер |
285 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм |
||
|
Подвижный штуцер |
295 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм |
||
 |
365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм |
* L – длина монтажной части
** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной оболочки монтажной части – AISI 321 c диапазоном измерения температуры: 0…+800 °С, с изолированным рабочим спаем, диаметром КТМС 3 мм, с пластмассовой коммутационной головкой, длиной монтажной части 400 мм, 1-го класса допуска, в корпусе 285.
Пример обозначения при заказе: ДТПК285-0707.400
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной оболочки монтажной части – AISI 321 c диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром КТМС 3 мм, с пластмассовой коммутационной головкой, длиной монтажной части 400 мм, 2-го класса допуска, в корпусе 285.
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N (НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t °C | ||
| 1 | 0…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t °C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t °C | ||
| S (ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t °C | ||
| t – значение измеряемой температуры °C | |||
