Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +400…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.
Отличительные особенности
- Монтажную (погружную) часть датчика можно изгибать.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 5 рабочих дней.
Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС)
|
Тип ТП |
Класс допуска |
Тр, °С |
Тн, °С |
Материал защитной оболочки КТМС |
Диаметр оболочки, |
Давление |
Исполнение спая |
Кабельный вывод |
|
ДТПN (НН) |
1, 2 |
-40 (0)…+1000 -40 (0)…+1250 |
900 |
сплав Nicrobell D |
4,5 |
До 6,3 МПа, в зависимости от конструктивного исполнения |
Изолированный или неизолированный |
Силиконовый («С») |
|
ДТПК (ХА) |
1, 2 |
-40 (0)…+800 |
600 |
сталь AISI 321 |
1,5; 2,0; 3,0 |
Силиконовый («С») Экранированный ННЭ («К») |
||
|
-40 (0)…+900 |
700 |
сталь AISI 310 |
4,5 |
|||||
|
ДТПL (ХК) |
2 |
-40…+600 |
450 |
сталь 12Х18Н10Т |
3,0 |
Кабель СФКЭ-ХК К |
||
|
ДТПJ (ЖК) |
1 |
-40…+400 -40…+750 |
250 450 |
сталь AISI 316 |
3,0; 4,5 |
Экранированный ННЭ («К») Силиконовый («С») |
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
| ДТПК и ДТПN на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| 0,95 за 16 000 часов | +600...+900 | 2 года | 4 года |
| 0,95 за 8 000 часов | +900…+1100 | 1 год | 2 года |
| Не нормируется | +1100...+1300 | - | - |
| ДТПL на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| ДТПJ на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| 0,95 за 16 000 часов | +600…+800 | 2 года | 4 года |
Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП – 2 года.
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|
174 |
D = 2,0 мм D1 = 10 мм |
ДТПК сталь AISI 321 (-40 (0)…+400 °C)** |
60, 80, 100, 120, 160, 200, 250, 320 |
|
184 |
D = 3,0 мм D1 = 10 мм |
ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
||
|
ДТПК сталь AISI 321 (-40 (0)…+400 °C)** |
||||
|
|
444 |
D = 4,5 мм |
ДТПК сталь AISI 310 (-40 (0)…+900 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
60...30000, кратно 10 |
|
454 |
D = 1,5 мм |
ДТПК сталь AISI 321 (-40 (0)…+800 ⁰С)** ДТПL сталь 12Х18Н10Т (-40…+600 °С) |
||
|
334 |
D = 2,0 мм |
ДТПК сталь AISI 321 (-40 (0)…+800 °C)** |
||
|

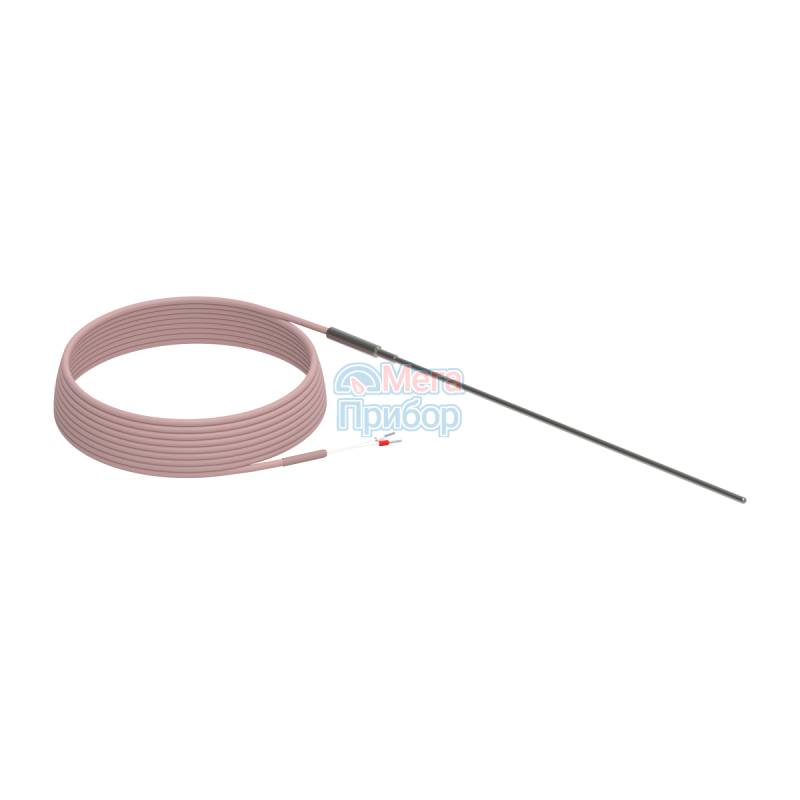

344 |
D = 3,0 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С)
ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
||
|
464 |
D = 3,0 мм D1 = 8,7 мм БС7 |
ДТПL сталь 12Х18Н10Т (-40…+400 °С)
ДТПК сталь AISI 321 (-40 (0)…+400 °C)**
ДТПJ сталь AISI 316 (-40…+400 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
10...100, кратно 10 |
|
234 |
D = 4,5 мм D1 = 13,7 мм БС12 |
ДТПJ сталь AISI 316 (-40…+400 °C)
ДТПК сталь AISI 310 (-40 (0)…+400 °C)** |
||
|
364 |
D = 1,5 мм |
ДТПК сталь AISI 321 (-40 (0)…+800 °C)** |
60...30000, кратно 10 |
|
374 |
D = 2,0 мм |
|||
|
384 |
D = 3,0 мм |
ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
||
|
284 |
D = 4,5 мм |
ДТПК сталь AISI 310 (-40 (0)…+900 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
|
|
394 |
D = 3,0 мм |
ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
||
|
Подвижный подпружиненный штуцер |
724 | D = 3,0 мм M = 16 * 1.5 мм S = 17 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С)
ДТПК сталь AISI 321 (-40 (0)…+800 °C)**
ДТПJ сталь AISI 316 (-40…+750 °C)
ДТПN сплав Nicrobell D (-40 (0)…+1250 °C)** |
10...500, кратно 10 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С
Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ.
Мод.254 отличает наличие вывода КТМС L1 между монтажной частью L и стандартным кабельным выводом l (силиконовым или ННЭ, см.ниже). Это позволяет вынести кабельный вывод l из зоны высоких температур. Стандартная длина кабельного вывода – 250 мм.
|
Конструктивное исполнение |
Модель |
Параметры |
Диаметр КТМС |
Материал |
Длина монтажной части L, мм |
Длина вывода КТМС L1, мм |
|
|
254 |
D = 8 мм M = 20×1,5 мм (подвижный штуцер) |
3 мм |
ДТПК (-40 (0)…+800 °С)* ДТПL (-40…+600 °С) Материал защитной арматуры: сталь 12Х18Н10Т Материал оболочки КТМС: сталь AISI 321 |
60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 |
60…100 000, кратно 10 мм |
* Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С
Кабель термопарный тип К (ХА), хромель-алюмель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – термостойкий силикон |
Провод термопарный К 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Красный наконечник НШВИ установлен на положительный электрод. |
-40…+200 °С |
4,6 мм |
|
1 – термоэлектродная проволока 2 – стекловолокно 3 – экран (сталь AISI 304) |
Провод термопарный ХА (К) 2×0,35 ННЭ 3,4 мм «К» |
Многожильный Сечение проводов 0,35 мм2 Изоляция – стекловолокно Наружная оболочка – экран стальной AISI 304 Красный наконечник НШВИ установлен на положительный электрод. |
-40…+400 °С | 3,4 мм |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножильный Диаметр проводов: 0,5 мм Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХА 2×0,5 |
Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С |
3,0/4,5 |
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХК 2×0,5 |
Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С |
3,0/4,5 |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножильный Диаметр проводов: 0,5 мм Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
Кабель термопарный тип N (HH), нихросил-нисил
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – термостойкий силикон |
Провод термопарный N 2×0,35 СС 4,6 мм |
Многожильный Сечение проводов 0,35 мм2 Изоляция – термостойкий силикон Красный наконечник НШВИ установлен на положительный электрод. |
-40…+200 °С |
4,6 мм |
|
1 – термоэлектродная проволока 2 – стекловолокно 3 – экран (сталь AISI 304) |
Провод термопарный НН (N) 2×0,35 ННЭ 3,4 мм «N» |
Многожильный Сечение проводов 0,35 мм2 Изоляция – стекловолокно Наружная оболочка – экран стальной AISI 304 Красный наконечник НШВИ установлен на положительный электрод. |
-40…+400 °С | 3,4 мм |
Кабель термопарный тип J (ЖК), железо-константан
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – термостойкий силикон |
Провод термопарный J 2×0,22 СС 4,2 мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция и наружная оболочка – термостойкий силикон Красный наконечник НШВИ установлен на положительный электрод. |
-40…+200 °С |
4,2 мм |
|
1 – термоэлектродная проволока 2 – стекловолокно 3 – экран (сталь AISI 304) |
Провод термопарный ЖК×2 0,22 ННЭ 3,3мм |
Многожильный Сечение проводов 0,22 мм2 Изоляция – стекловолокно Наружная оболочка – экран стальной AISI 304 Красный наконечник НШВИ установлен на положительный электрод. |
-40…+400 °С |
3,3 м |
Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод.254
Пример обозначения при заказе: ДТПК254-07.100/5000/10,0С.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал арматуры 12Х18Н10Т, материал защитной оболочки КТМС – AISI321, c диапазоном измерения температуры: -40… +800°С, с изолированным рабочим спаем, диаметром КТМС 3 мм, длиной монтажной части L1=100 мм, длиной вывода КТМС L2=5000 мм, длиной силиконового кабельного вывода 10 м; конструктивное исполнение 254.
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N(НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t°C | ||
| 1 | 0…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t°C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t°C | ||
| S(ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t°C | ||
| t – значение измеряемой температуры °C | |||
