Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.
Преобразователи влажности и температуры ОВЕН ПВТ100 являются сертифицированными средствами измеряются и поставляются с бесплатной первичной поверкой сроком на один год.
Основные характеристики
- Точность измерений относительной влажности/температуры: 3,5 %RH / 0,5 °С.
- Диапазон рабочих температур: от -40 до +80 °С.
- Возможность работы в тяжелых условиях при температуре до +120 °С (серия ПВТ100-Т с высокотемпературными кабелем и зондом).
- Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
- Степень защиты корпуса IP65 (подходит для улицы).
Среда измерения
Воздух, неагрессивные газы.
Модификации ПВТ100. Особенности и применение.

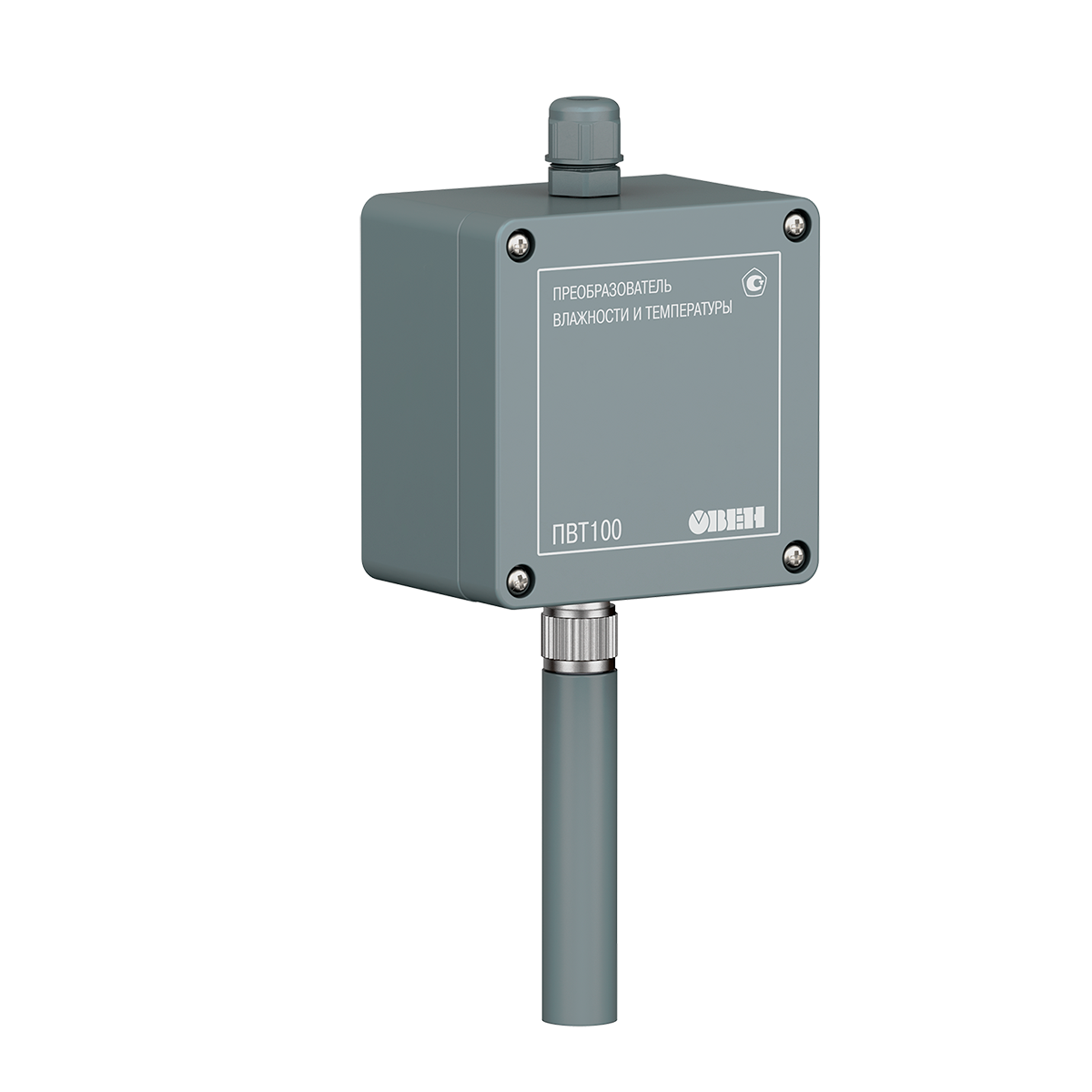

| Модель ПВТ100-Н4 является наиболее универсальной и распространённой модификацией, подходит для большинства применений. Данная модель предназначена для установки на стену. Преобразователь оснащен быстросъемным зондом, который подключается к базе через интерфейс M12. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. |
Встроенный зонд (универсальный)
|
Канальное исполнение (для вентиляции HVAC)
|

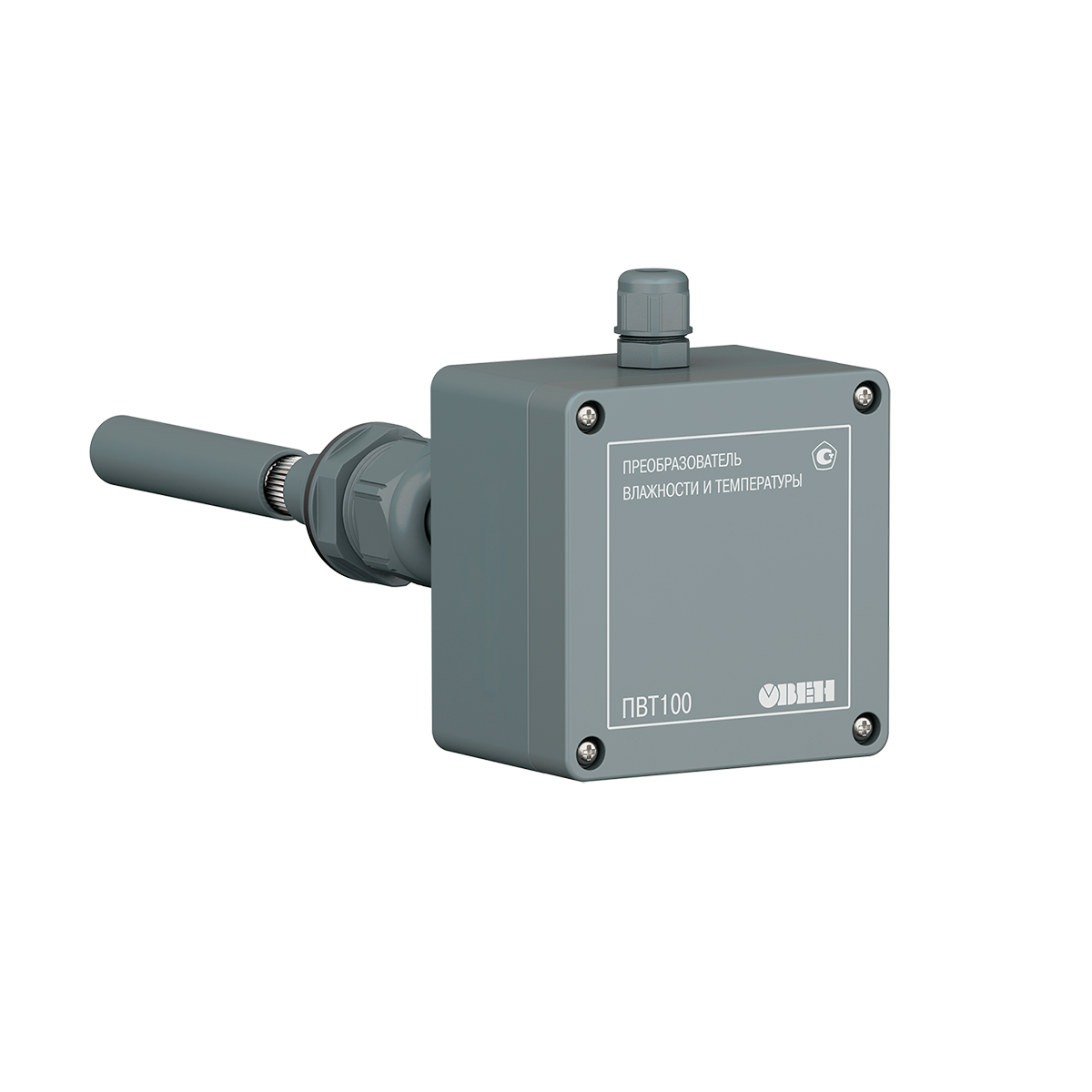

Модель ПВТ100-К устанавливается прямо в воздухопровод. При этом зонд помещается в измеряемую среду, а база датчика остается снаружи. Такой датчик может использоваться в любой системе вентиляции: бытовой и промышленной – по аналоговому выходу 4…20 мА или цифровому протоколу Modbus RTU через интерфейс RS-485. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. |

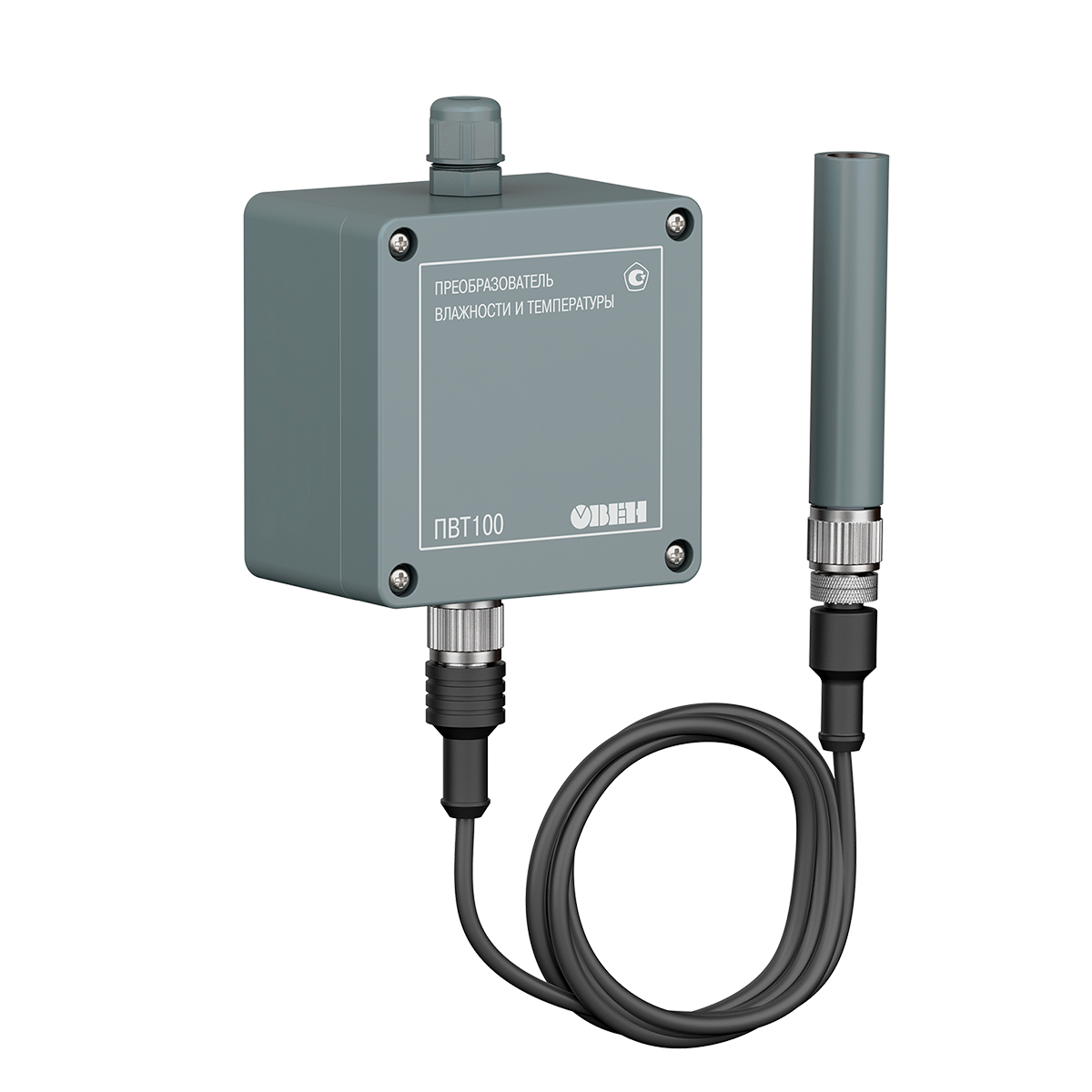

| Модели ПВТ100-Н2 и ПВТ100-Н5 отличаются наличием соединительного кабеля длиной 2,5 или 5 метров. Такие модификации применяются для специальных камер или помещений, где нет возможности разместить базу. В измеряемую среду помещается только выносной зонд датчика. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. | Выносной зонд 2/5 м общепром |
Для печей и холодильных камер (для агрессивных сред) |

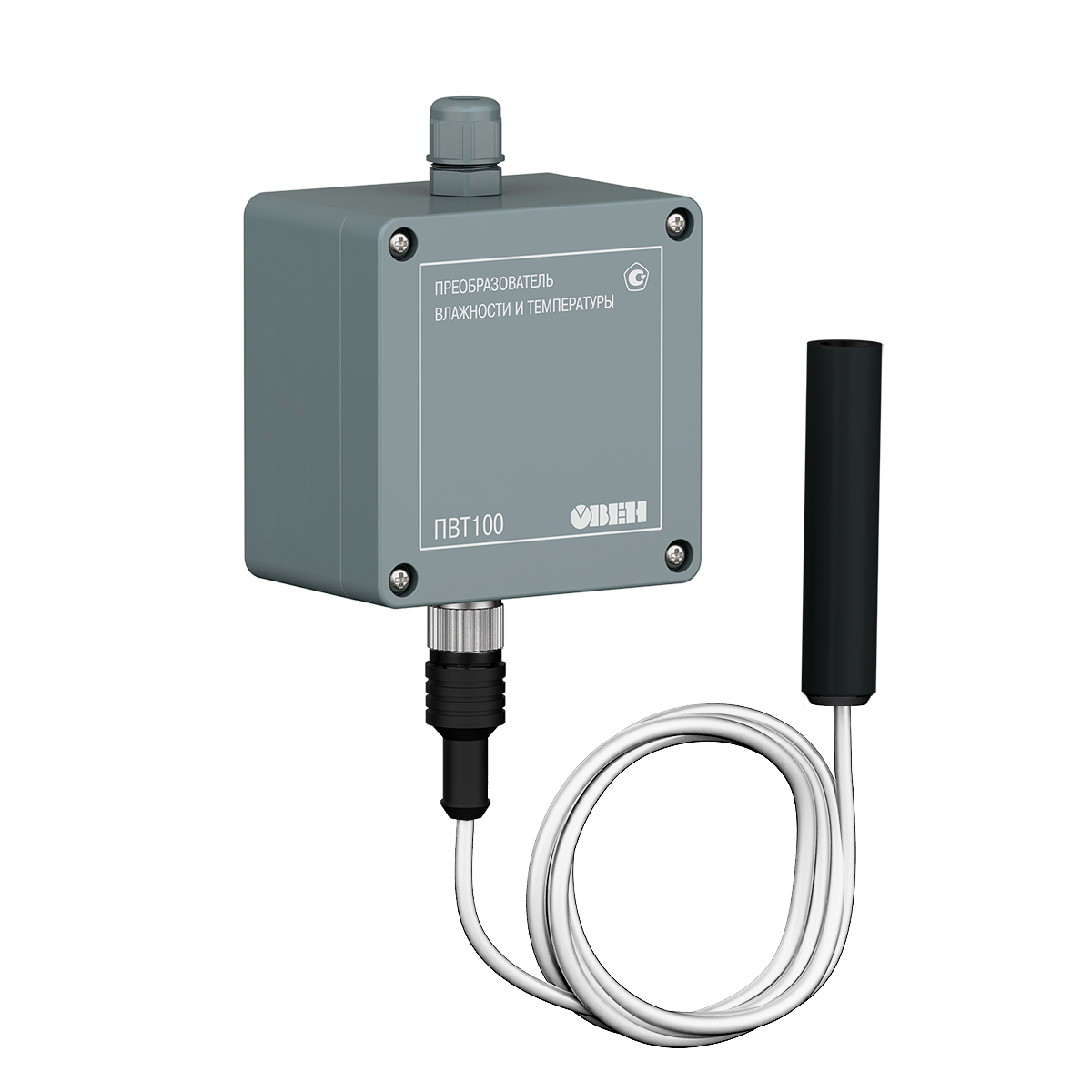

Модель ПВТ100-Т создана специально для агрессивных или тяжелых сред, таких как холодильные камеры, печи, коптильни и т.д. Особенностью данной модели являются специальный соединительный кабель и зонд, которые устойчивы к агрессивным средам и предназначены для применений с рабочими температурами до +120 ⁰С. |
|
Характеристика |
Значение |
|
Диапазон измерений относительной влажности RH |
0…100 %RH |
|
Диапазон измерений температуры окружающего воздуха |
-40…+80 (+120) °С |
|
Степень пылевлагозащиты |
IP65 |
| Температура измеряемой среды: | |
|
- общепромышленное исполнение |
-40…+80 °С |
| - высокотемпературное исполнение | -40…+120 °С |
|
Длина кабеля (модификации Н5) |
2,5 м / 5,0 м |
|
Абсолютная погрешность измерения влажности |
±3,0 % – в диапазоне RH = 20…80 % ±3,5 % – вне диапазона RH = 20…80 % |
|
Абсолютная погрешность измерения температуры |
±0,5°С – в диапазоне RH = 20…80 % ±0,7 °C – вне диапазона RH = 20…80 % |
|
Повторяемость |
±0,1 %RH / ±0,1 °C |
|
Стабильность |
±0,25 %RH / 0,02 °C в год |
|
Время готовности к работе после включения, не более |
10 – 15 сек |
|
Поддерживаемые интерфейсы и протоколы |
RS-485 (протокол Modbus RTU), скорость 1200…57600 бит/с |
|
Гарантийный срок |
24 месяца |
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
- температура окружающего воздуха: -40…+80 (+120) °С;
- атмосферное давление – от 84 до 106,7 кПа.
Рекомендуемые и максимально допустимые условия эксплуатации
Канальное исполнение ПВТ100-К1.2.И
Настенное исполнение ПВТ100-Н4.2.И
Настенное исполнение с выносным зондом ПВТ100-Н5.2.И.х
Настенное исполнение с высокотемпературными кабелем и выносным зондом ПВТ100-Н5.2.И.Тх
