Назначение КРП-50Мд
Клапан питания котлов дисковый КРП-50Мд предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства.

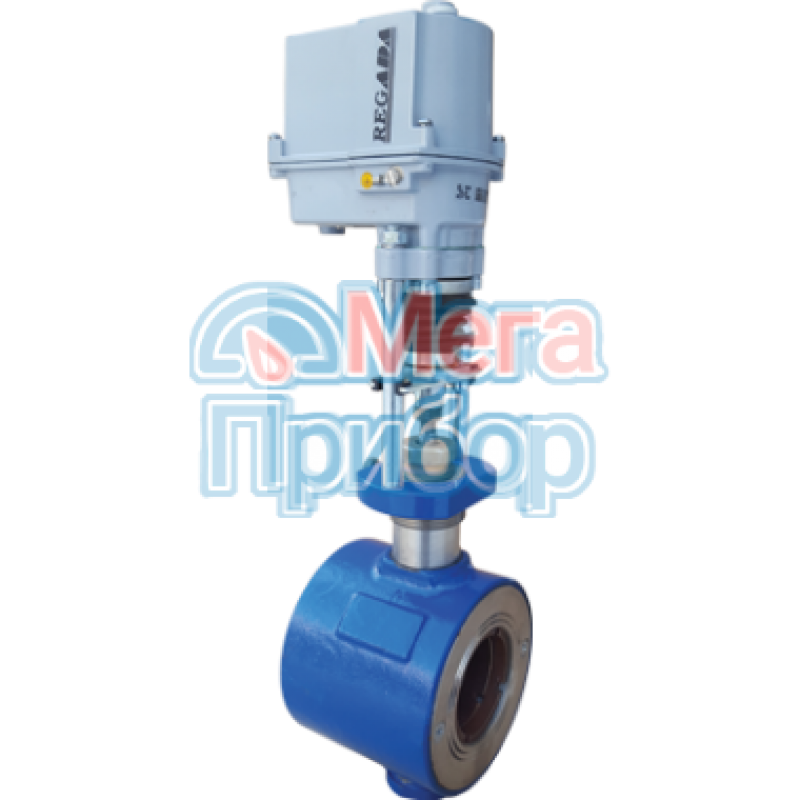

Основные признаки клапана – стальной литой проходной фланцевый корпус с сальниковым уплотнением подвижных соединений, с электрическим исполнительным механизмом вращательного типа ЭТМ.
Устройство

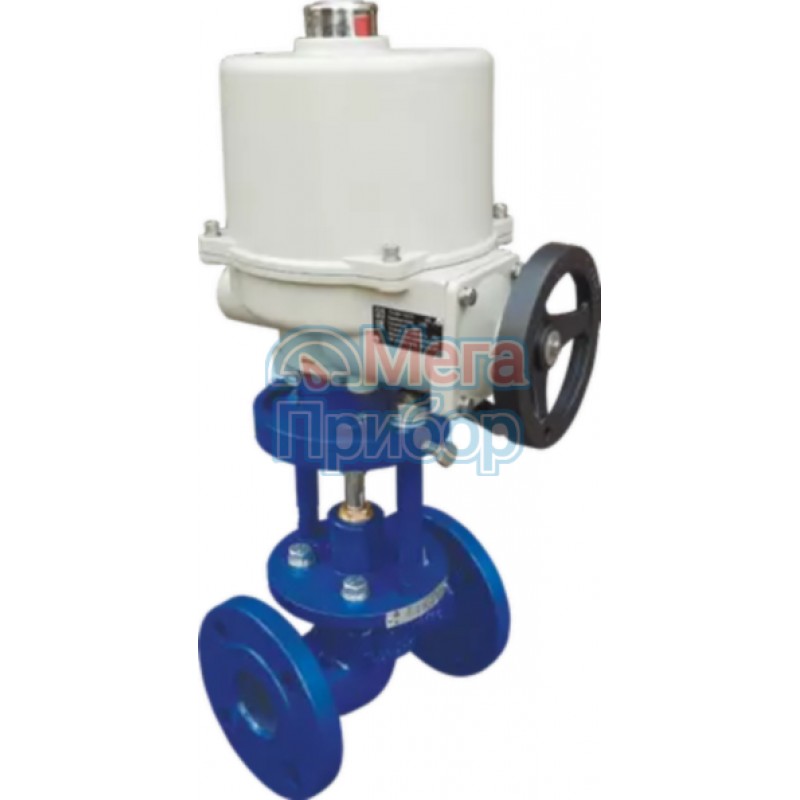

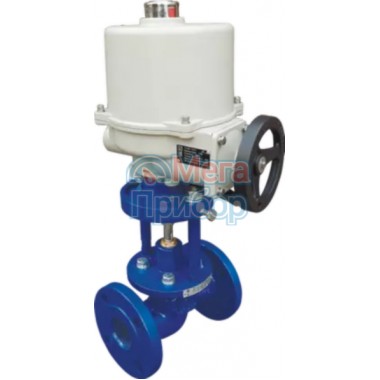

| Клапан состоит из корпуса (1), электропривода (2), фланца (3), сальникового узла (4) и стойки (5) (см.рис.). Затвор клапана состоит из дискового седла и золотника с притёртыми поверхностями, изготовленного в виде двух лепестков, которые, поворачиваясь, открывают в плоском седле профилированные отверстия. Плотное прилегание, в ходе цикла «закрыть- открыть», обеспечивает самоочищение поверхности, вследствие чего не происходит задиров и заклиниваний, даже со средами, содержащими загрязнения в виде твердых частиц. Затвор (золотник и седло) может быть выполнен из керамических пластин или нержавеющей стали с наплавкой, что обеспечивает хорошее скольжение относительно друг друга. |
Технические характеристики
Температура окружающей среды – от 5ºС до 50ºС
Относительная влажность воздуха – от 30 до 80% при температуре 35ºС
Условное давление, Ру – 2,5 МПа
Регулируемая среда – вода, пар и другие жидкие среды, неагрессивные к материалам, из которых изготовлен клапан.
Температура регулируемой среды – до 180ºС
Относительная нерегулируемая протечка равна нулю
Пропускная характеристика – линейная
Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 12815
|
Диаметр условного прохода,Dу. мм |
50 |
80 |
||||||
|
Допустимый перепад давления, ΔР, кгс/см2 |
1,6; 2,5; 3,0; 4,0 |
|||||||
|
Условная пропускная способность, Кvу, м3/ч |
3 |
5 |
8 |
12 |
20 |
18 |
28 |
33 |
|
Тип электропривода |
ЭТМ-05 |
|||||||
Принцип действия
Регулирование расхода питательной воды через клапан КРП-50Мд осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и соответственно расхода воды, поступающей в котел. Форма конструктивной характеристики клапана определяется формой отверстий в седле.
|
Диаметр условного прохода Dу, мм |
Строительная длина L, мм |
Высота Н, мм |
Присоединительные размеры фланца, мм |
Масса, кг не более |
||
|
фD |
d /n отв. |
D1 |
||||
|
50 |
230 |
380 |
165 |
18/4 |
125 |
17,0 |
|
80 |
310 |
430 |
200 |
18/8 |
160 |
30,0 |
|
|
| Расходная характеристика КРП-50Мд от угла поворота ЭТМ | Конструктивная характеристика КРП-50Мд |
Положение и способ монтажа
Клапан КРП-50Мд устанавливается в любом положении, кроме электропривод под клапаном и направление среды соответствовало стрелке на корпусе, в месте удобном для проведения обслуживания и ревизии.
Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Срок консервации – 5 лет.
Срок службы – не менее 10 лет.
Наработка на отказ – 80 000 часов.
Преимущества клапанов КРП-50Мд
- обеспечение высокой степени герметичности затвора
- нечувствительность к загрязнениям
- отсутствие износа при эксплуатации
- стабильность расходной характеристики в течение всего периода эксплуатации
Материалы основных деталей клапана
- корпус клапана – Ст35 ГОСТ 977
- фланец – Ст35 ГОСТ 977
- седло – сталь 40Х13 ГОСТ 5949
- золотник – сталь 40Х13 ГОСТ 5949
- уплотнение сальникового узла – фторкаучук ГОСТ 9833 (6 группа резины)
- стойка – сталь 08пс ГОСТ 16532
