Назначение

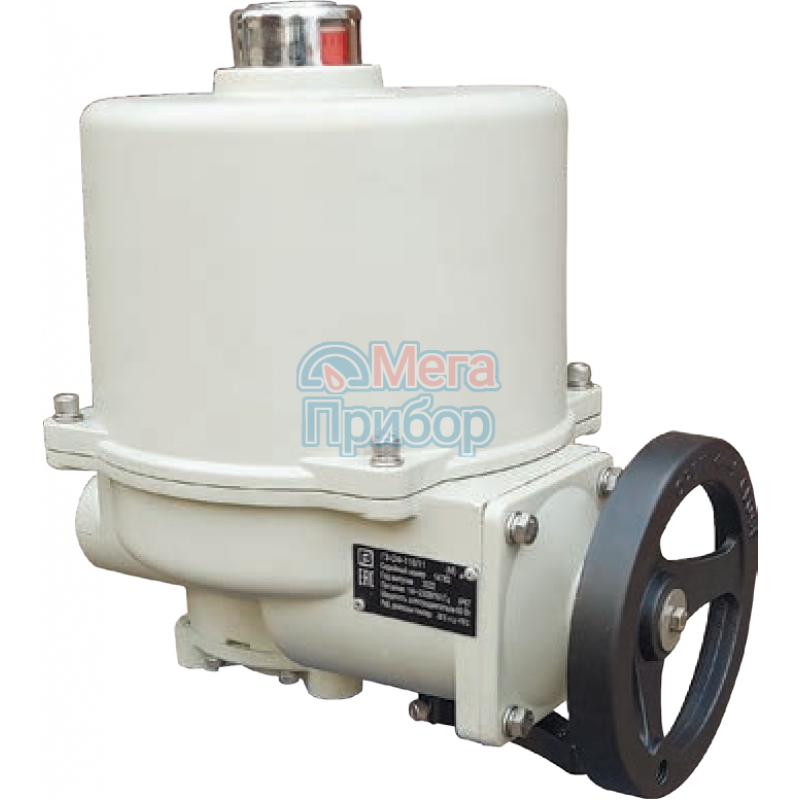

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе.
Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое.
Питание электропривода осуществляется от сети переменного тока напряжением 220 В или 380 В по 3-х фазной схеме, частотой 50 Гц, в зависимости от установленного в нем электродвигателя.
Электропривод позволяет осуществлять:
- закрытие и открытие затвора арматуры:
а) дистанционно с диспетчерского пульта управления;
б) в ручном режиме – с помощью маховика при отсутствии электропитания; - автоматическое отключение электродвигателя ограничителем хода выходного вала электропривода при достижении затвором арматуры крайних положений;
- автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении величины установленного крутящего момента на выходном валу электропривода в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке затвора арматуры в процессе работы на закрытие или открытие (только для ГЗ-ОФ(М));
- указание положения затвора арматуры на указателе положения;
- возможность регулировки крутящего момента в пределах до +30 % от номинального значения настройки завода-изготовителя для ГЗ-ОФ(М);
- защиту электродвигателя от перегрева при перегрузках (тепловое реле)
Режимы работы электропривода
- кратковременный режим S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений до 60 раз в час, для работы в режиме автоматического регулирования не более 600 включений в час;
- повторно - кратковременный режим S4 по ГОСТ 183-74 с продолжительностью включения 50 мин, с частотой включений до 1200 включений в час.
Основные технические характеристики | |||||||||||
Модель | Выходной крутящий момент | Время работы | Электродвигатели 24В | Однофазные электродвигатели | Трехфазные электродвигатели | Макс. диаметр штока, мм | Кол-во оборотов маховика |
Вес, кг | |||
Нм | сек/90 | Мощность, Вт | Ток, А | Мощность, Вт | Ток, А | Мощность, Вт | Ток, А | ||||
ГЗ-ОФ-(К) | 80 | 21 | 25 |
2,1 |
25 | 0,5 | 20 | 0,2 | 22 | 14 | 4,5 |
ГЗ-ОФ-(М) | 110 | 11 | 33 | 2,5 | 60 | 0,7 | 30 | 0,26 | 22 | 15 | 10 |
Условия эксплуатации электропривода | |||||||||||
Климатичкое исполнение по ГОСТ 15150 | У1 | ||||||||||
Окружающая среда | воздух | ||||||||||
Возможные места установки | стационарные установки в помещениях и на открытом воздухе | ||||||||||
Рабочий диапазон температур, °С | от -30 до +40 | ||||||||||
Относительная влажность (верхнее значение) | 100% при 25 °С | ||||||||||
Защита корпуса | IP 67 (IP 68 - по заказу) |
