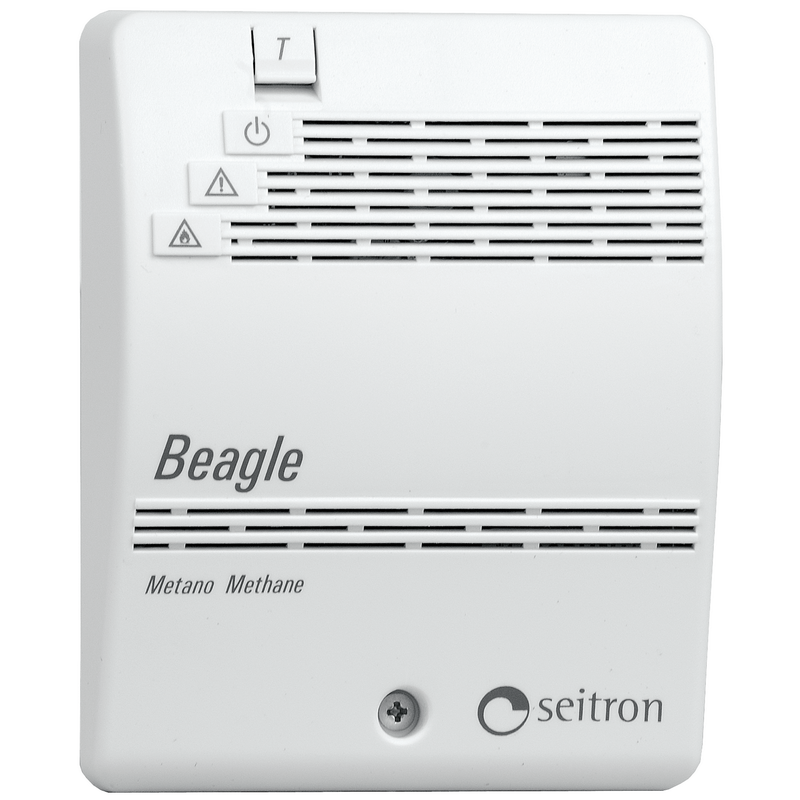

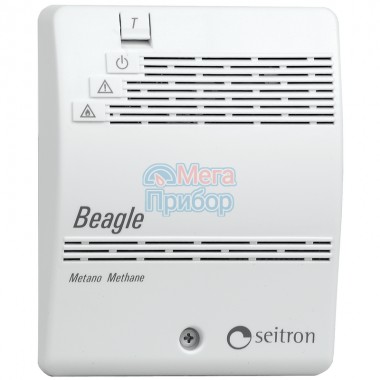

Сигнализатор загазованности RGDME5MP1 служит для определения утечек природного газа. Если концентрация газа превышает опасный порог, включается красный индикатор и срабатывает звуковая сигнализация, а через 5 секунд активируется выходное реле, и клапан срабатывает на отключение подачи газа.
Кроме того, существует система самодиагностики для проверки работоспособности чувствительного элемента и всего прибора в целом. Для проверки работоспособности нажмите кнопку «Т» (Тест) и удерживайте примерно 5 секунд. После этого загорится красный индикатор, включится звуковой сигнал и сработает выходное реле.
Прибор снабжен системой задержки, которая позволяет избегать включение системы тревоги (зависит от времени стабилизации сенсора) при первичной или повторной подаче напряжения. Такая задержка длится около 50 секунд, после чего выключаются желтый и красный индикаторы и прибор входит в нормальный режим работы.
Детектор снабжен функцией сигнализации следующих неисправностей:
- Неисправный чувствительный элемент
- Неправильная работа прибора.
При возникновении таких ситуаций загорается желтыйиндикатор.
При одновременном включении желтого индикатора (неправильная работа) и красного индикатора (авария) возможны следующие причины:
- Время прогрева чувствительного элемента
- Неправильная работа прибора.
Правила использования RGDME5MP1
Правильная работа прибора напрямую зависит от местонахождения его в простанстве и от типа определяемого газа. Для определения таких легких газов как метан прибор устанавливается в верхней зоне помещения, в местах возможных скоплений газа, в месте, удобном для обспуживания (над горелкой, над ГРУ и т.д.). Избегайте установку прибора в зоне прямого контакта с газами, содержащими вредные примеси, которые способны повредить чувствительный элемент. Метрологическая проверка прибора производится один раз в год на основании методики проверки прибора.
Запрещается проводить проверку прибора с помощью газа из зажигалок, т.к. это может привести к выходу из строя чувствительного элемента. Чтобы установить и подключить прибор необходимо снять крышку, октрутив винт на лицевой панели. Подключение детектора осуществляется к газовому клапану, который прекращает подачу газа в случае загазованности помещения. Можно подключить два типа клапанов с ручным или автоматическим взводом:
- Нормально-закрытые (перекрывают газ при отключении напряжения)
- Нормально-открытые (не перекрывают газ при отключении напряжения)
Технические характеристики RGD ME5 MP1
|
Питание |
230В~ –15% +10% 50Гц |
|
Полная мощность |
1,5W |
|
Чувствительность |
20±8 (10±5%) НКПР |
|
Выход реле |
10(2)A@227B |
|
Срок службы чувст. эл-та |
5 лет |
|
Световые сигналы |
Работа: Зеленый Тревога: Красный Неисправность: Желтый |
|
Рабочая температура |
0°С ... 40°С |
|
Рабочая влажность |
20% ... 80% (без конденсата) |
|
Степень защиты |
IP42 |
|
Размеры |
85х107х38 |
|
Вес |
~260 гр. |
Принципиальная схема подключения RGDME5MP1
|
| Точное расположение контактов реле сигнализатора смотрите на обратной стороне крышки прибора. |
