Детектор превышения уровня (концентрации) окиси углерода (СО) предназначен для автоматического непрерывного контроля концентрации угарного газа и сигнализации о превышении установленных требованиями РД 12-341-00 («Инструкция по контролю за содержанием окиси углерода в помещениях котельных») пороговых значений концентрации моноокиси углерода в воздушной среде производственных, административных и жилых помещений, зданий и сооружений.
Преимущества ОВЕН ДЗ-1-СО
- Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м3 и 100 мг/м3
- Высокая чувствительность и селективность к СО.
- Встроенная самодиагностика и режим имитации аварии.
- Два выходных перекидных э/м реле по порогам для управления исполнительными механизмами
- Внесен в Госреестр СИ под номером 81276-21
- Конструкция устройства позволяет быстро снимать и устанавливать датчик во время периодической поверки

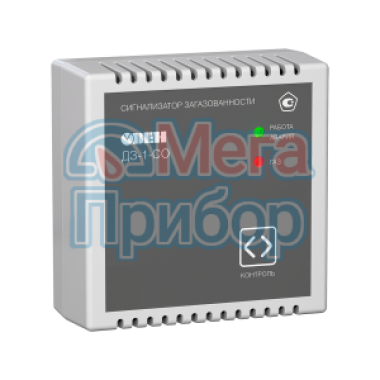

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа. Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь порядка 200 м².
Прибор имеет два выходных устройства типа «Электромеханическое реле с перекидными контактами», которые могут управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п. Применяемый метод отбора пробы – диффузионный.
В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Области применения
Газовый детектор ОВЕН ДЗ-1-СО применяется в котельных различной мощности, подземных гаражах, подвалах промышленных предприятий и т.п.
| Характеристика | Значение |
| Контролируемый газ | СО (окись углерода) |
| Метод отбора пробы | диффузионный |
| Количество чувствительных элементов (ЧЭ) | 1 |
| Тип ЧЭ | электрохимический |
| Диапазон обнаружения | 0...250 мг/м3 |
| Точность детектирования | ±15 мг/м3 |
| Время готовности к работе после включения питания, не более | 65 сек |
| Время реакции (инерционность), не более | 3 сек |
| Период обновления результатов, не более | 1 сек |
| Виды сигнализации | световая, звуковая |
| Пороги срабатывания сигнализации: | порог l 20 ± 5 мг/м3 |
| порог II 100 ± 25 мг/м3 | |
| Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее | 70 дБ |
| Количество выходных устройств | 2 |
| Тип выходных устройств | э/м реле, 250 В АС |
| Максимальный коммутируемый ток | 5 А |
| Коммутируемая мощность, не более | 500 ВА |
| Диапазон напряжения питания от сети переменного тока | 100…250 В, частота 50±1 Гц |
| Мощность потребления, не более | 2 ВА |
| Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
| Габаритные размеры | 84×84×36 мм |
| Диапазон рабочих температур окружающего воздуха | -20…+50 °С |
| Масса, не более | 0,1 кг |
| Средний срок службы, не менее | 7 лет |
Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
- температура окружающего воздуха: -20…+50 °С;
- атмосферное давление – от 84 до 106,7 кПа.
Комплектация
- Прибор
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
Датчик загазованности ОВЕН ДЗ-1-СО следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.
Габаритные и установочные размеры
Правила установки в котельных
При выборе места установки необходимо соблюдать следующие рекомендации:
- Прибор следует устанавливать в местах возможного скопления СО в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха и окон – в месте, где чаще всего пребывают или могут находиться люди.
- Высота установки прибора должна лежать в пределах 1,5 – 1,8 м от уровня пола.
- Расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку).
- Один прибор следует устанавливать на каждые 200 м2, но не менее одного на помещение.
Правила установки на парковках
При выборе места установки необходимо соблюдать следующие рекомендации:
- Датчики угарного газа устанавливаются по всей площади подземной парковки.
- Согласно нормативной документации – один датчик может контролировать 200 м² пространства паркинга (это радиус 8 метров, если устройство устанавливается на стены и столбы).
- Датчики располагаются на уровне органов дыхания человека, как правило 1,5 – 1,8 м от уровня пола.
Правила установки сигнализаторов CO на парковках
Функциональное назначение клемм прибора
Типовая схема подключения прибора к исполнительным механизмам
Типовая схема подключения прибора к исполнительным механизмам
Типовая схема подключения приборов в шлейф для управления исполнительными механизмами
