Детектор предназначен для непрерывного контроля содержания природного газа (метана (СН4) по ГОСТ 5542) и сигнализации о превышении установленного порогового значения его довзрывоопасной концентрации в воздушной среде производственных помещений, технических и административных сооружений (в первую очередь, в помещениях газовых котельных).
Преимущества ОВЕН ДЗ-1-СН4
- Индикация (световая и звуковая) достижения концентрацией СН4 порогового значения 10% НКПР.
- Высокая чувствительность и селективность к СН4.
- Встроенная самодиагностика и режим имитации аварии.
- Выходное перекидное э/м реле для управления различным внешним оборудованием.
- Внесен в Госреестр СИ под номером 81277-21.
- Конструкция устройства позволяет быстро снимать и устанавливать датчик во время периодической поверки.

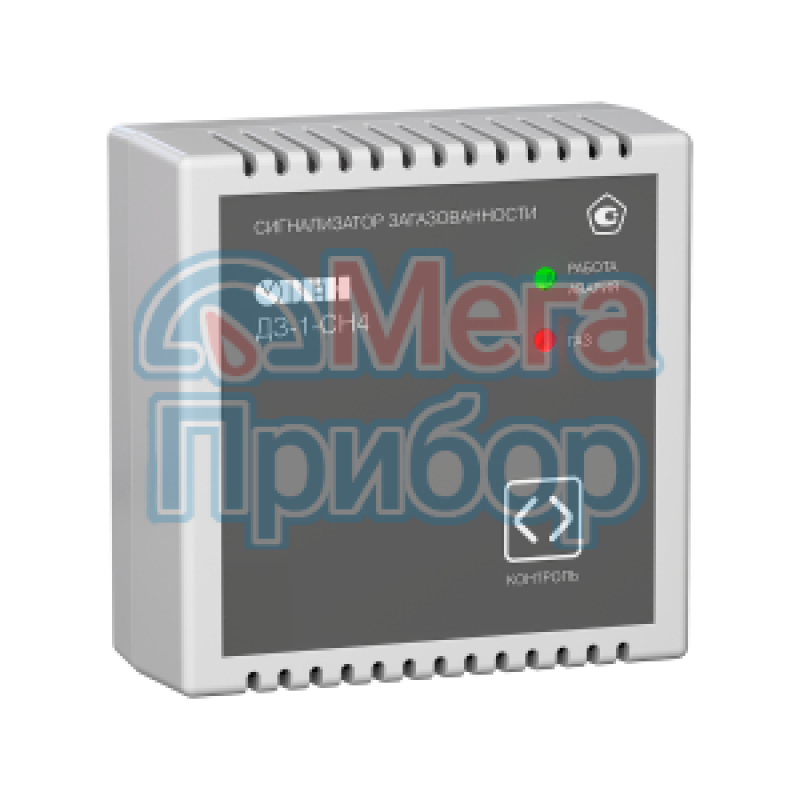

Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления горючего газа. Контроль концентрации СН4 в воздухе осуществляется при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в окружающей среде. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².
Прибор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п.
В детекторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Области применения
ОВЕН ДЗ-1-СН4 применяется в газовых котельных различной мощности, на складах хранения сжиженного и газообразного метана, заправочных газовых станциях и т.д.
| Характеристика | Значение |
| Контролируемый газ | СН4 (метан) |
| Метод отбора пробы | диффузионный |
| Количество чувствительных элементов (ЧЭ) | 1 |
| Тип ЧЭ | полупроводниковый |
| Диапазон обнаружения | 330…6 670 мг/м3 |
| Предел допускаемой абсолютной погрешности | ± 5 % НКПР (± 1450 мг/м3) |
| Время готовности к работе после включения питания, не более | 60 мин |
| Время реакции (инерционность), не более | 3 сек |
| Период обновления результатов | 1 сек |
| Виды сигнализации | световая, звуковая |
| Порог срабатывания сигнализации | 10% НКПР (2 900 мг/м3) |
| Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее | 70 дБ |
| Количество выходных устройств | 1 |
| Тип выходного устройства | э/м реле, 250 В АС |
| Максимальный коммутируемый ток | 5 А |
| Коммутируемая мощность, не более | 500 ВА |
| Диапазон напряжения питания от сети переменного тока | 100…250 В, частота 50±1 Гц |
| Мощность потребления, не более | 2 ВА |
| Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
| Диапазон рабочих температур окружающего воздуха | -20…+50 °С |
| Габаритные размеры | 84×84×36 мм |
| Масса, не более | 0,1 кг |
| Средний срок службы, не менее | 10 лет |
* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1).
Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
- температура окружающего воздуха: -20…+50 °С;
- атмосферное давление – от 84 до 106,7 кПа.
Комплектация
- Прибор
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
Датчик загазованности ОВЕН ДЗ-1-СН4 следует устанавливать таким образом, чтобы вентиляционные отверстия были снизу и сверху. Такое расположение улучшает естественную конвекцию измерительного сенсора, а также снижает дополнительную погрешность от саморазогрева электронной платы.
Правила установки
- Прибор следует устанавливать в местах возможной утечки или скопления СН4 в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, топок котлов, газовых плит и других нагревательных устройств – в месте, где чаще всего пребывают или могут находиться люди.
- Высота установки прибора должна лежать в пределах 2,5 – 3,0 м от уровня пола, но не менее 0,3 м от потолка.
- Один прибор контролирует площадь примерно 50 м², и если пространство значительно больше или разделено на несколько частей, то приборы должны быть установлены в каждой части помещения.
- Расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку), при этом прибор не должен быть отделен от потенциального источника газа перегородкой выше 0,3 м (балка, кессоны на потолке).
Функциональное назначение клемм прибора
