Назначение КРП-50М
Клапан предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане котла малой производительности, а также в других аналогичных системах.
Данные клапаны различают по диаметру (бывают 50мм и 80мм) и по давлению на которое рассчитаны (бывают на 1,6МПа - чугунный корпус и 2,5МПа - стальной корпус)
Технические характеристики
Основные технические характеристики |
Диаметр условного прохода, мм |
|
50 |
80 |
|
Условное давление, МПа |
1,6; 2,5 |
|
Температура окружающей среды, °С |
от 5 до 50 |
|
Относительная влажность воздуха |
30-80% |
|
Температура регулируемой среды, °С |
от -20 до 180 |
|
Среда |
Жидкие и газообразные среды, нейтральные к материалам клапана |
|
Условная пропускная способность: регулируемая, Kvy, м³/час (±10%) |
25 |
60 |
Пропускная способность при перепаде давления 1,6 кгс/см² регулируемая, Kv, м³/час (+20%) |
до 30 |
до 72 |
Ход затвора, регулируемый, мм |
до 17±0,5 |
|
Относительная нерегулируемая протечка клапана, не более, % от Kvy |
0,4 |
0,4 |
Масса клапана, кг, не более |
6 |
9 |
Пропускная характеристика |
линейная |
|
Присоединение к трубопроводу |
Монтажные фланцы по ГОСТ12815 и шпильки по ГОСТ 22042-76 |
Материалы деталей и характеристики клапана КРП-50М | ||
Условное давление | 1,6 МПа Чугун СЧ20 |
2,5 МПа |
Корпус клапана | ||
Температура рабочей среды, t, °С | От -20 до180 | |
Рабочая среда | Жидкие и газообразные среды нейтральные к материалам клапана | |
Затвор | Сталь 20Х13 | |
Шток | Сталь 40Х13 | |
Седло | Бр05Ц5С5 | |
Фланец | Сталь 35Л | |
Уплотнение сальникового узла | Фторопласт Ф-4 |
Габаритные размеры, исполнение, масса, диаметры условных проходов | |||||||
Диаметр условного прохода, Ду, мм |
Пропускная способность при |
Условная пропускная способность, м3/ч |

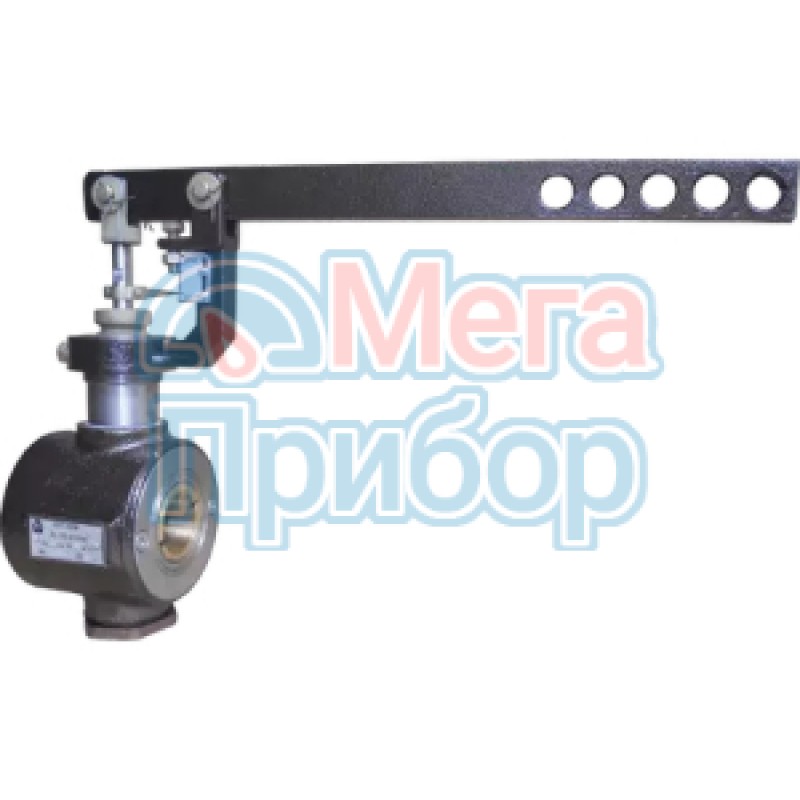

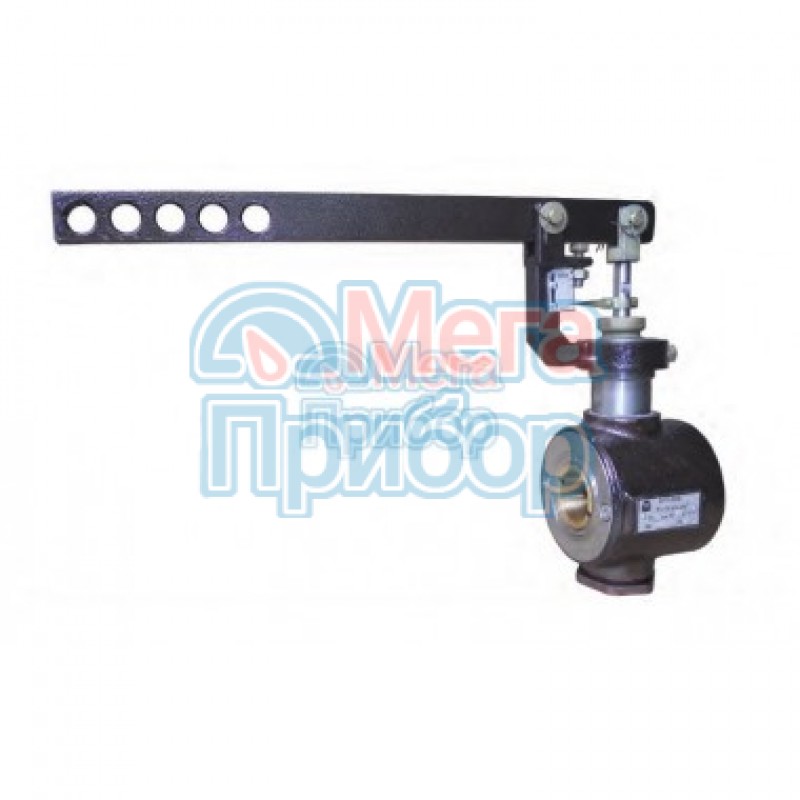

Размеры, в мм | Масса, кг | |||
H | A | D | L | ||||
50 | 30 ± 20% | 25 ± 10% | 314 | 426 | 105 | 90 | 8,5 |
80 | 72 ± 20% | 60 ± 10% | 344 | 439 | 133 | 110 | 10,5 |
Рис.1 Клапан питания котлов КРП-50М | Рис.1а Клапан питания котлов КРП-50М |
Устройство КРП50М и принцип действия
Клапан состоит из корпуса, узла затвора, сальникового узла и механизма управления ( Рис.1,1а). Узел затвора, помещенный в корпус 1, состоит из гильзы 2, седла 3, уплотненного кольца 4 и затвора 5 – для Ду 50 (Рис.1), из гильзы 2, седла 13, резьбового кольца 14, штока 16, гайки 17 и затвора 5 – для Ду 80 (Рис.1а), соединенного через шток 6 с механизмом управления. Механизм управления состоит из рычага 10, установленного в пазе кронштейна 7, соединенного со штоком 6, болта 9, фиксирующего крайние положение рычага. Положение затвора указывает стрелка 12 по шкале 8. На шкалу нанесены риски, указывающие крайние положения «Откр.», «Закр.» и промежуточное, указывающее ход, обеспечивающий условную пропускную способность для соответствующего Ду. Рычаг 10 для соединения с исполнительным механизмом имеет на свободном конце ряд отверстий, которые позволяют изменять длину плеча нагрузки, действующей на рычаг. Наибольший крутящий момент для поворота рычага на валу исполнительного механизма не более 10 кгм. Сальниковый узел 18 обеспечивает герметичность вывода штока при его свободном движении.
Принцип действия клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвора. При снижении уровня воды в барабане котла исполнительный механизм передает импульс на рычаг. Рычаг поворачивается на валике и передает движение через шток затвору.
Монтаж КРП-50М
Установить на клапан рычаг. Убедиться в легкости перемещения подвижных частей клапана. Отрегулировать ход затвора с помощью болта 9. Внутренние поверхности затвора и седла должны быть заподлицо. Клапан установить в вертикальном положении на горизонтальном участке трубопровода, удобном для обслуживания и осмотра. При установке клапана отклонение от вертикального положения должно быть не более 5º. Клапан следует устанавливать в систему питания так, чтобы направление стрелки на корпусе соответствовало направлению потока воды. Клапан имеет бесфланцевый корпус. Крепление его на трубопроводе осуществляется посредством фланцев 1 и шпилек 2 (рис.2). Размеры монтажных фланцев по ГОСТ 12820-80 и шпилек по ГОСТ 22042-76. | Рис.2_Установка_клапана_на_трубопроводе |
Комплект поставки КРП-50М
Обозначение |
Наименование |
Количество |
Примечание |
АЛШ 2.503.010 |
Клапан питания котлов КРП-50М |
1 шт. |
По спецификации заказа |
АЛШ 2.825.015 |
Комплект запасных частей |
1 шт. |
для Ду50. |
АЛШ 2.825.015-01 |
Комплект запасных частей |
1 шт. |
для Ду80. |
АЛШ 2.825.014 |
Комплект монтажных частей |
1 шт. |
*для Ду50. |
АЛШ 2.503.010 ПС |
Паспорт |
1 экз. |
Комплект монтажных частей |
||
Обозначение |
Наименование |
Количество |
АЛШ 8.927.023 |
Шпилька |
4 шт. |
ГОСТ 5919-70 |
Гайка М16-6Н.8.019 |
8 шт. |
ГОСТ 11371-79 |
Шайба 16.02.019 |
8 шт. |
Комплект запасных частей |
|||
Обозначение |
Наименование |
Количество |
|
Ду50 |
Ду80 |
||
АЛШ 8.683.106 |
Прокладка |
1 шт. |
|
АЛШ 8.683.117 |
Прокладка |
1 шт. |
|
АЛШ 8.684.016-02 |
Кольцо уплотнительное |
4 шт. |
4 шт. |
