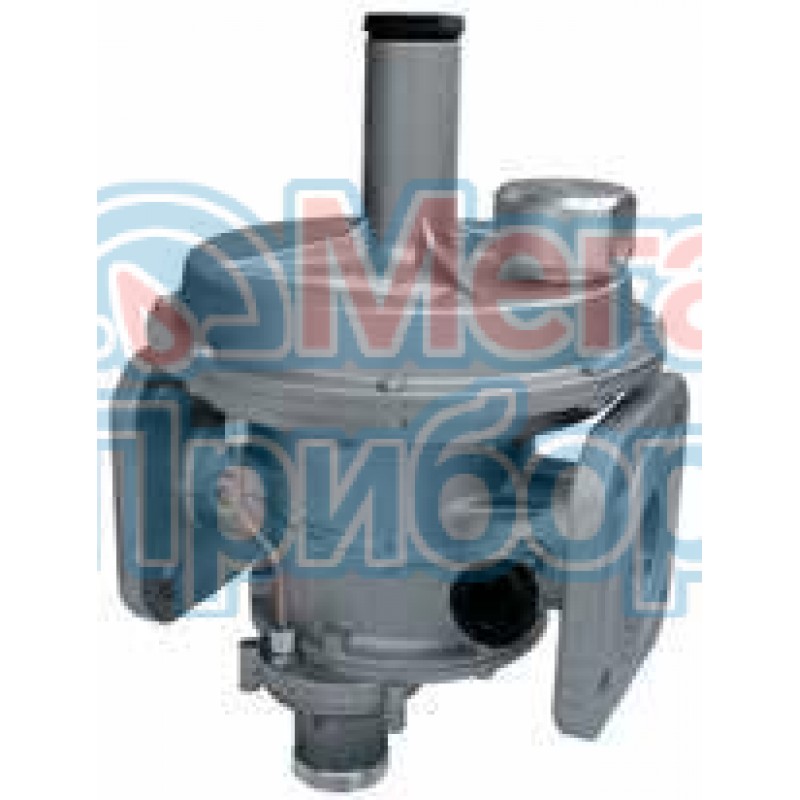

Комбинированные регуляторы давления газа прямого действия с компенсированным затвором. Регуляторы комплектуются следующими защитными устройствами:
ПЗК по превышению давления;
ПЗК по понижению давления;
ПСК - стравливает газ из регулятора при избыточном давлении в системе после
регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу.
Индикатор положения ПЗК приобретается отдельно (DN32-DN50).
Версия со встроенным шумоглушителем, пример RB50Z SR160 (+27 евро от розничной цены)
Версия для БИОГАЗА, пример: RB50ZB R160 (+5% от стоимости)
Технические данные
| Виды используемых газов | метан, сжиженный газ (сухие газы), азот, биогаз |
|---|---|
| Резьбовые соединения Rp | DN 32 ÷ DN 50 согласно EN 10226 |
| Фланцевые соединения PN16 | DN 32 ÷ DN 100 согласно ГОСТ 33259-2015 |
| Температура окружающей среды | от -40 до +60°С |
| Максимальное рабочее давление | 0,6 МПа |
| Время закрытия ПЗК | < 1 сек. |
| Точность регулирования исходящего давления | ±10% |
| Коэффициент прочности | f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7.2. |
| Монтажное положение | горизонтальное, вертикальное |
| Средний срок | службы 40 лет |
| Подсоединение сбросного патрубка, дюймы | G 3/4’’ |
| Материал | сплав алюминия |
| DN | Максимальный расход, нм3/час | Настройка выходного давления, кПа | Настройка ПЗК по превышению, кПа | Настройка ПЗК по понижению, кПа | Настройка сбросного клапана, кПа | РЕЗЬБА |
| Код | ||||||
|
32 |
1300 1 |
1,7 ÷ 3,2 |
2,0 ÷ 5,0 |
0,7 ÷ 2,0 |
1,9 ÷ 7,3 |
RB05Z R120 |
|
3,2 ÷ 6,0 |
3,0 ÷ 12,0 |
1,0 ÷ 3,0 |
3,6 ÷ 10,0 |
RB05Z R130 |
||
|
5,0 ÷ 9,5 |
6,0 ÷ 14,0 |
1,0 ÷ 3,0 |
5,7 ÷ 17,5 |
RB05Z R140 |
||
|
8,5 ÷ 18,0 |
9,0 ÷ 26,0 |
3,5 ÷ 11,0 |
9,8 ÷ 26,0 |
RB05Z R150 |
||
|
15,0 ÷ 35,0* |
18,5 ÷ 55,0 |
5,0 ÷ 11,0 |
17,5 ÷ 47,0 |
RB05Z R160 |
||
|
30,0 ÷ 50,0* |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
34,5 ÷ 62,0 |
RB05Z R170 |
||
|
50,0 ÷ 80,0** |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
55,0 ÷ 92,0 |
RB05Z R180 |
||
|
40 |
1500 1 |
1,7 ÷ 3,2 |
2,0 ÷ 5,0 |
0,7 ÷ 2,0 |
1,9 ÷ 7,3 |
RB06Z R120 |
|
3,2 ÷ 6,0 |
3,0 ÷ 12,0 |
1,0 ÷ 3,0 |
3,6 ÷ 10,0 |
RB06Z R130 |
||
|
5,0 ÷ 9,5 |
6,0 ÷ 14,0 |
1,0 ÷ 3,0 |
5,7 ÷ 17,5 |
RB06Z R140 |
||
|
8,5 ÷ 18,0 |
9,0 ÷ 26,0 |
3,5 ÷ 11,0 |
9,8 ÷ 26,0 |
RB06Z R150 |
||
|
15,0 ÷ 35,0* |
18,5 ÷ 55,0 |
5,0 ÷ 11,0 |
17,5 ÷ 47,0 |
RB06Z R160 |
||
|
30,0 ÷ 50,0* |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
34,5 ÷ 62,0 |
RB06Z R170 |
||
|
50,0 ÷ 80,0** |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
55,0 ÷ 92,0 |
RB06Z R180 |
||
|
50 |
1500 1 |
1,7 ÷ 3,2 |
2,0 ÷ 5,0 |
0,7 ÷ 2,0 |
1,9 ÷ 7,3 |
RB07Z R120 |
|
3,2 ÷ 6,0 |
3,0 ÷ 12,0 |
1,0 ÷ 3,0 |
3,6 ÷ 10,0 |
RB07Z R130 |
||
|
5,0 ÷ 9,5 |
6,0 ÷ 14,0 |
1,0 ÷ 3,0 |
5,7 ÷ 17,5 |
RB07Z R140 |
||
|
8,5 ÷ 18,0 |
9,0 ÷ 26,0 |
3,5 ÷ 11,0 |
9,8 ÷ 26,0 |
RB07Z R150 |
||
|
15,0 ÷ 35,0* |
18,5 ÷ 55,0 |
5,0 ÷ 11,0 |
17,5 ÷ 47,0 |
RB07Z R160 |
||
|
30,0 ÷ 50,0* |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
34,5 ÷ 62,0 |
RB07Z R170 |
||
|
50,0 ÷ 80,0** |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
55,0 ÷ 92,0 |
RB07Z R180 |
||
|
32 |
1300 1 |
1,7 ÷ 3,2 |
2,0 ÷ 5,0 |
0,7 ÷ 2,0 |
1,9 ÷ 7,3 |
RB32Z R120 |
|
3,2 ÷ 6,0 |
3,0 ÷ 12,0 |
1,0 ÷ 3,0 |
3,6 ÷ 10,0 |
RB32Z R130 |
||
|
5,0 ÷ 9,5 |
6,0 ÷ 14,0 |
1,0 ÷ 3,0 |
5,7 ÷ 17,5 |
RB32Z R140 |
||
|
8,5 ÷ 18,0 |
9,0 ÷ 26,0 |
3,5 ÷ 11,0 |
9,8 ÷ 26,0 |
RB32Z R150 |
||
|
15,0 ÷ 35,0* |
18,5 ÷ 55,0 |
5,0 ÷ 11,0 |
17,5 ÷ 47,0 |
RB32Z R160 |
||
|
30,0 ÷ 50,0* |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
34,5 ÷ 62,0 |
RB32Z R170 |
||
|
50,0 ÷ 80,0** |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
55,0 ÷ 92,0 |
RB32Z R180 |
||
|
40 |
1500 1 |
1,7 ÷ 3,2 |
2,0 ÷ 5,0 |
0,7 ÷ 2,0 |
1,9 ÷ 7,3 |
RB40Z R120 |
|
3,2 ÷ 6,0 |
3,0 ÷ 12,0 |
1,0 ÷ 3,0 |
3,6 ÷ 10,0 |
RB40Z R130 |
||
|
5,0 ÷ 9,5 |
6,0 ÷ 14,0 |
1,0 ÷ 3,0 |
5,7 ÷ 17,5 |
RB40Z R140 |
||
|
8,5 ÷ 18,0 |
9,0 ÷ 26,0 |
3,5 ÷ 11,0 |
9,8 ÷ 26,0 |
RB40Z R150 |
||
|
15,0 ÷ 35,0* |
18,5 ÷ 55,0 |
5,0 ÷ 11,0 |
17,5 ÷ 47,0 |
RB40Z R160 |
||
|
30,0 ÷ 50,0* |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
34,5 ÷ 62,0 |
RB40Z R170 |
||
|
50,0 ÷ 80,0** |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
55,0 ÷ 92,0 |
RB40Z R180 |
||
|
50 |
1500 1 |
1,7 ÷ 3,2 |
2,0 ÷ 5,0 |
0,7 ÷ 2,0 |
1,9 ÷ 7,3 |
RB50Z R120 |
|
3,2 ÷ 6,0 |
3,0 ÷ 12,0 |
1,0 ÷ 3,0 |
3,6 ÷ 10,0 |
RB50Z R130 |
||
|
5,0 ÷ 9,5 |
6,0 ÷ 14,0 |
1,0 ÷ 3,0 |
5,7 ÷ 17,5 |
RB50Z R140 |
||
|
8,5 ÷ 18,0 |
9,0 ÷ 26,0 |
3,5 ÷ 11,0 |
9,8 ÷ 26,0 |
RB50Z R150 |
||
|
15,0 ÷ 35,0* |
18,5 ÷ 55,0 |
5,0 ÷ 11,0 |
17,5 ÷ 47,0 |
RB50Z R160 |
||
|
30,0 ÷ 50,0* |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
34,5 ÷ 62,0 |
RB50Z R170 |
||
|
50,0 ÷ 80,0** |
37,0 ÷ 100,0 |
5,0 ÷ 11,0 |
55,0 ÷ 92,0 |
RB50Z R180 |
||
|
65 |
4400 1 |
1,3 ÷ 2,2 |
1,5 ÷ 11,0 |
0,7 ÷ 1,5 |
1,5 ÷ 7,7 |
RB08Z 110 |
|
2,0 ÷ 5,5 |
3,0 ÷ 11,0 |
1,0 ÷ 2,5 |
2,5 ÷ 10,8 |
RB08Z 120 |
||
|
5,0 ÷ 13,0 |
6,0 ÷ 26,0 |
1,5 ÷ 7,0 |
5,7 ÷ 18,0 |
RB08Z 130 |
||
|
11,0 ÷ 20,0 |
13,0 ÷ 35,0 |
3,0 ÷ 7,0 |
12,0 ÷ 25,0 |
RB08Z 140 |
||
|
17,0 ÷ 40,0* |
21,0 ÷ 60,0 |
7,0 ÷ 11,0 |
– |
RB08Z X50 |
||
|
30,0 ÷ 50,0* |
37,5 ÷ 90,0 |
15,0 ÷ 30,0 |
– |
RB08Z X60 |
||
|
|
|
1,3 ÷ 2,2 |
1,5 ÷ 11,0 |
0,7 ÷ 1,5 |
1,5 ÷ 7,7 |
RB09Z 110 |
|
80 |
4500 1 |
2,0 ÷ 5,5 |
3,0 ÷ 11,0 |
1,0 ÷ 2,5 |
2,5 ÷ 10,8 |
RB09Z 120 |
|
5,0 ÷ 13,0 |
6,0 ÷ 26,0 |
1,5 ÷ 7,0 |
5,7 ÷ 18,0 |
RB09Z 130 |
||
|
11,0 ÷ 20,0 |
13,0 ÷ 35,0 |
3,0 ÷ 7,0 |
12,0 ÷ 25,0 |
RB09Z 140 |
||
|
17,0 ÷ 40,0* |
21,0 ÷ 60,0 |
7,0 ÷ 11,0 |
– |
RB09Z X50 |
||
|
30,0 ÷ 50,0* |
37,5 ÷ 90,0 |
15,0 ÷ 30,0 |
– |
RB09Z X60 |
||
|
100 |
5900 1 |
1,3 ÷ 2,2 |
4,0 ÷ 11,0 |
0,7 ÷ 1,5 |
1,5 ÷ 7,7 |
RB10Z 110 |
|
2,0 ÷ 5,5 |
4,0 ÷ 11,0 |
1,0 ÷ 2,5 |
2,5 ÷ 10,8 |
RB10Z 120 |
||
|
4,5 ÷ 12,0 |
9,0 ÷ 21,0 |
1,5 ÷ 7,0 |
5,7 ÷ 18,0 |
RB10Z 130 |
||
|
11,0 ÷ 20,0 |
18,0 ÷ 35,0 |
3,0 ÷ 7,0 |
12,0 ÷ 25,0 |
RB10Z 140 |
||
|
17,0 ÷ 40,0* |
30,0 ÷ 60,0 |
7,0 ÷ 11,0 |
– |
RB10Z X50 |
||
|
30,0 ÷ 50,0* |
50,0 ÷ 90,0 |
15,0 ÷ 30,0 |
– |
RB10Z X60 |
* – усиленная мембрана
** – двойная мембрана
1 – при установленном внешнем импульсе, уточняйте данные в технической документации на прибор Максимальный расход с внутренним импульсом – 200 нм3/ч (для DN32-DN50).
