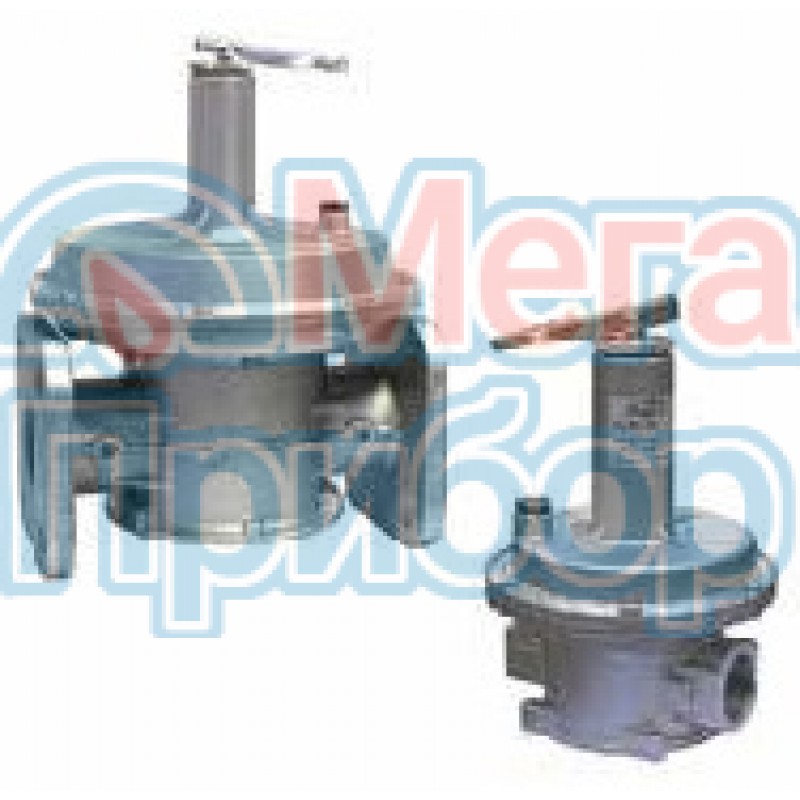

Устройство для защиты системы от чрезмерного давления рабочей среды. Предохранительный клапан автоматически закрывается и остается закрытым до тех
пор, пока в системе вновь не увеличится давление выше заданного предела. Давление, при котором происходит закрытие клапана, устанавливается с помощью
пружины заданного диапазона. Благодаря своим характеристикам предохранительный клапан идеален как для бытового, так и для промышленного использования: метан, бутан, пропан и другие неагрессивные газы.
В комплекте ключ для настройки срабатывания ПСК (для версий с рычагом).
Версия для БИОГАЗА, пример: VSL04B 040 (+5% от стоимости)
Технические данные
| Виды используемых газов | метан, сжиженный газ, воздух, азот, биогаз |
| Резьбовые соединения, Rp | DN 8 согласно EN 10226 |
| Резьбовые соединения, Rp | DN 15 ÷ DN 50 согласно EN 10226 |
| Фланцевые соединения PN16 | DN 25 ÷ DN 50 согласно ГОСТ 33259-2015 |
| Температура окружающей среды | от -40 до +60°С |
| Максимальное рабочее давление | 0,1; 0,15; 0,25; 0,6 МПа |
| Монтажное положение | горизонтальное, вертикальное |
| Материал | сплав алюминия |
DN |
Соединение |
Pмакс, МПа |
Настройка срабатывания, кПа |
Код |
8 |
резьба |
0,1 |
4,0 - 9,0 |
VS01 005 |
0,1 |
8,0 - 18,0 |
VS01 010 |
||
0,1 |
10,0 - 36,0 |
VS01 020 |
||
0,1 |
28,0 - 50,0 |
VS01 030 |
||
15* |
резьба |
0,1 |
1,8 - 7,0 |
VSP02 010 |
0,1 |
3,0 - 12,0 |
VSP02 020 |
||
0,1 |
7,0 - 26,0 |
VSP02 030 |
||
20* |
резьба |
0,1 |
1,8 - 8,0 |
VSP03 010 |
0,1 |
4,0 - 16,0 |
VSP03 020 |
||
0,1 |
10,0 - 30,0 |
VSP03 030 |
||
0,1 |
5,0 - 45,0 |
VSP030022 |
||
0,7 |
4,0 - 16,0 |
VSP030000 010 |
||
0,7 |
7,0 - 30,0 |
VSP030000 020 |
||
0,7 |
20,0 - 60,0 |
VSP030000 030 |
||
25* |
резьба |
0,1 |
1,8 - 8,0 |
VSP04 010 |
0,1 |
4,0 - 16,0 |
VSP04 020 |
||
0,1 |
10,0 - 30,0 |
VSP04 030 |
||
0,1 |
5,0 - 45,0 |
VSP040022 |
||
0,7 |
4,0 - 16,0 |
VSP040000 010 |
||
0,7 |
7,0 - 30,0 |
VSP040000 020 |
||
0,7 |
20,0 - 60,0 |
VSP040000 030 |
||
20 |
резьба |
0,1 |
1,6 - 3,7 |
VSL03 005 |
0,1 |
3,0 - 11,0 |
VSL03 010 |
||
0,1 |
10,0 - 16,0 |
VSL03 020 |
||
0,1 |
14,0 - 21,5 |
VSL03 030 |
||
0,1 |
21,5 - 50,0 |
VSL03 040 |
||
0,15 |
20,0 - 100,0** |
VSL030022 010 |
||
0,25 |
70,0 - 210,0** |
VSL030022 020 |
||
0,6 |
30,0 - 600,0 |
VS030000 |
||
25 |
резьба |
0,1 |
1,6 - 3,7 |
VSL04 005 |
0,1 |
3,0 - 11,0 |
VSL04 010 |
||
0,1 |
10,0 - 16,0 |
VSL04 020 |
||
0,1 |
14,0 - 21,5 |
VSL04 030 |
||
0,1 |
21,5 - 50,0 |
VSL04 040 |
||
0,15 |
20,0 - 100,0** |
VSL040022 010 |
||
0,25 |
70,0 - 210,0** |
VSL040022 020 |
||
0,6 |
30,0 - 600,0 |
VS040000 |
||
32 |
резьба |
0,1 |
3,0 - 11,0 |
VSL05 010 |
0,1 |
11,0 - 17,0 |
VSL05 020 |
||
0,1 |
16,0 - 30,0** |
VSL050022 010 |
||
0,1 |
26,0 - 50,0** |
VSL050022 020 |
||
40 |
резьба |
0,1 |
3,0 - 11,0 |
VSL06 010 |
0,1 |
11,0 - 17,0 |
VSL06 020 |
||
0,1 |
16,0 - 30,0** |
VSL060022 010 |
||
0,1 |
26,0 - 50,0** |
VSL060022 020 |
||
50 |
резьба |
0,1 |
2,0 - 5,0 |
VSL07 005 |
0,1 |
3,5 - 13,5 |
VSL07 010 |
||
0,1 |
13,0 - 20,0 |
VSL07 020 |
||
0,1 |
20,0 - 40,0** |
VSL070022 010 |
||
0,1 |
32,0 - 50,0** |
VSL070022 020 |
||
32 |
фланец |
0,1 |
2,0 - 5,0 |
VSL32 005 |
0,1 |
3,5 - 13,5 |
VSL32 010 |
||
0,1 |
13,0 - 20,0 |
VSL32 020 |
||
0,1 |
20,0 - 40,0** |
VSL320022 010 |
||
0,1 |
32,0 - 50,0** |
VSL320022 020 |
||
40 |
фланец |
0,1 |
2,0 - 5,0 |
VSL40 005 |
0,1 |
3,5 - 13,5 |
VSL40 010 |
||
0,1 |
13,0 - 20,0 |
VSL40 020 |
||
0,1 |
20,0 - 40,0** |
VSL400022 010 |
||
0,1 |
32,0 - 50,0** |
VSL400022 020 |
||
50 |
фланец |
0,1 |
2,0 - 5,0 |
VSL50 005 |
0,1 |
3,5 - 13,5 |
VSL50 010 |
||
0,1 |
13,0 - 20,0 |
VSL50 020 |
||
0,1 |
20,0 - 40,0** |
VSL500022 010 |
||
0,1 |
32,0 - 50,0** |
VSL500022 020 |
ВНИМАНИЕ! По требованию заказчика сбросные клапаны серии MVS/1 могут поставляться без рычажного механизма для принудительного открытия.
V - КлапанS - Сбросной
L - P L – с рычагом ручного сброса
04 - Тип соединения
020 - Код настройки
