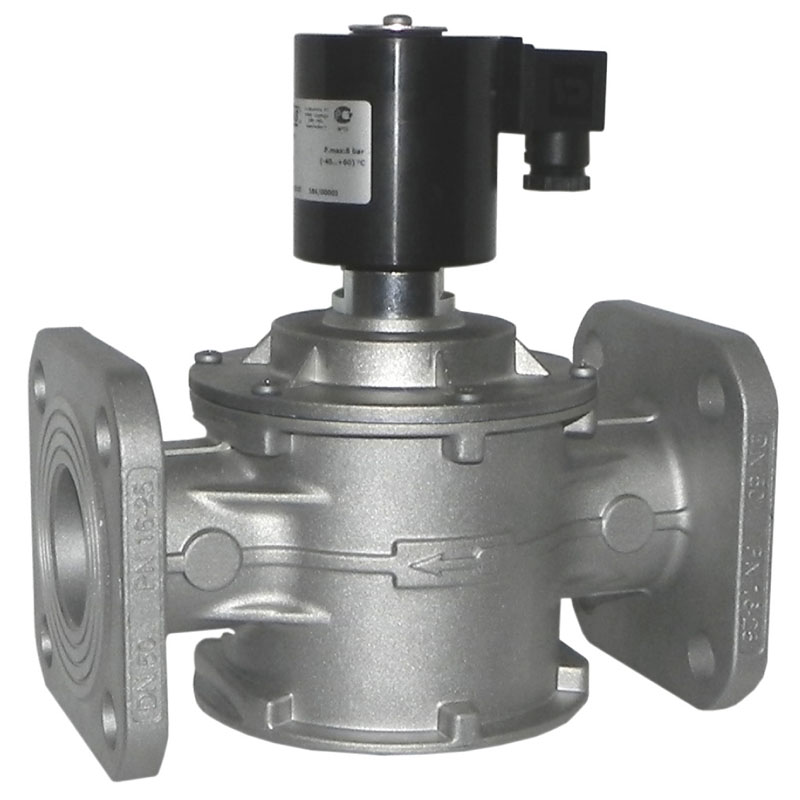

Электромагнитный клапан MN28
надежно работает даже в самых тяжелых условиях эксплуатации. Особая конструкция клапана предотвращает заедание штифта, вызванного как высоким давлением на входе, так и сильной депрессией на выходе. Все детали электромагнитного клапана MN28, которые непосредственно контактируют с жидкостью, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из viton®. По сравнению с другими моделями – управляемыми мембраной – клапан MN28 может работать беспрерывно даже в замкнутых системах с дифференциальным давлением от 0 до 0,8 МПа. Очень быстрое время открытия/закрытия позволяет применять клапан MN28 в системах, где необходимо точное дозирование жидкостей.
Клапаны MN28 могут поставляться с индикатором положения.
Пример кода клапана с индикатором положения: AN050036 008
Технические данные
| Применение | дизельное топливо, мазут |
|---|---|
| Резьбовые соединения | DN 20 ÷ DN 50 согласно EN 10226 |
| Фланцевые соединения | DN 32 ÷ DN50 согласно ГОСТ 33259-2015 |
| Температура окружающей среды | от –5 до +60°С |
| Напряжение | 12В пост. тока, 24В пост. тока, 230В/50-60 Гц |
| Максимальное рабочее давление |
(12 B пост тока) 0,4 МПа (24В пост. тока, 230В/50-60 Гц) 0,8 МПа |
| Уровень защиты | IP65 |
| Материалы | сплав алюминия |
| Монтажное положение | горизонтальное (катушкой вверх) |
| Максимальная вязкость | 80Е (энглер) |
|
DN |
Соединение |
Напряжение |
Код |
|
20 |
резьба |
230 В 50–60 Гц |
AN03 008 |
|
25 |
резьба |
230 В 50–60 Гц |
AN04 008 |
|
32 |
резьба |
230 В 50–60 Гц |
AN05 008 |
|
40 |
резьба |
230 В 50–60 Гц |
AN06 008 |
|
50 |
резьба |
230 В 50–60 Гц |
AN07 008 |
|
DN |
Соединение |
Напряжение |
Код |
|
32 |
фланец |
230 В 50–60 Гц |
AN32 008 |
|
40 |
фланец |
230 В 50–60 Гц |
AN40 008 |
|
50 |
фланец |
230 В 50–60 Гц |
AN50 008 |
Запасные части
|
|
Катушка |
Коннектор |
||
|
DN |
Питание |
Код |
Код |
Тип |
| 20 - 50 | 24 Vdc | BO-0355 | CN-2100 | нормальный |
| 110 V/50-60 Hz | BO-0365 | CN-2120 | c выпрямителем | |
| 230 V/50-60 Hz | BO-0375 | CN-2130A | c выпрямителем | |
