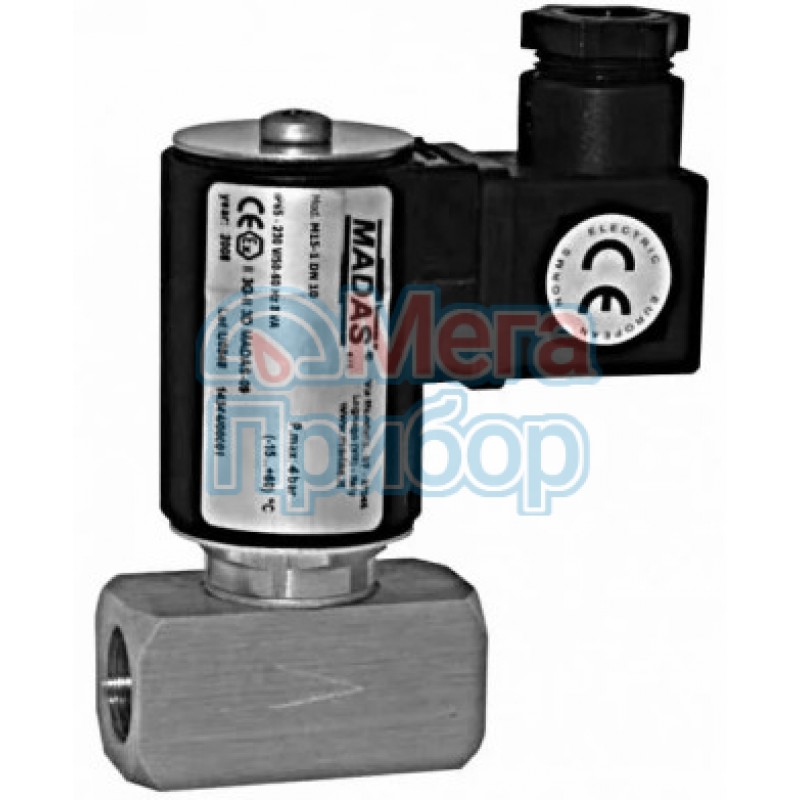

Все детали электромагнитного клапана М15-1, которые непосредственно контактируют с жидкостью, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из viton®. Клапан может использоваться в системах подачи дизельного топлива и других неагрессивных жидкостей. Клапан функционирует как нормально закрытый и открывается только тогда, когда на электрическую катушку подается напряжение. По сравнению с другими моделями, управляемыми мембраной, клапан М15-1 может работать беспрерывно даже в замкнутых системах с дифференциальным давлением от 0 до 4 бар. Очень быстрое время открытия/закрытия позволяет применять клапан М15-1 в системах, где необходимо точное дозирование жидкостей.
Технические данные
| Применение | дизельное топливо, газоль (неагрессивные жидкости), воздух |
|---|---|
| Резьбовые соединения | DN 10 - DN 15 согласно EN 10226 |
| Температура окружающей среды | от -5 до +60°С |
| Напряжение | 12В пост. тока, 24В пост. тока, 230В/50-60 Гц |
| Максимальное рабочее давление | 0,4 МПа |
| Проходное сечение | ∅ 5,6 мм |
| Уровень защиты | IP65 |
| Монтажное положение | горизонтальное, вертикальное |
| Материал | латунь |
|
DN |
Соединение |
Напряжение |
Pмакс = 0,4 МПа |
|
Код |
|||
|
10 |
резьба |
230 B 50–60 Гц |
AO01 008 |
|
15 |
резьба |
230 B 50–60 Гц |
AO02 008 |
Запасные части
|
|
Катушка |
Коннектор |
||
|
DN |
Питание |
Код |
Код |
Тип |
| 10-15 | 12 Vdc | BO-0010 | CN-0010 | нормальный |
| 24 Vdc | BO-0020 | CN-0010 | нормальный | |
| 110 V/50-60 Hz | BO-0105 | CN-0010 | нормальный | |
| 230 V/50-60 Hz | BO-010 | CN-0010 | нормальный | |
