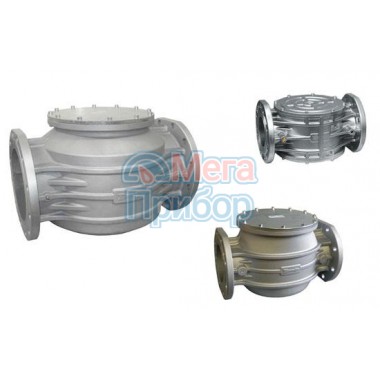

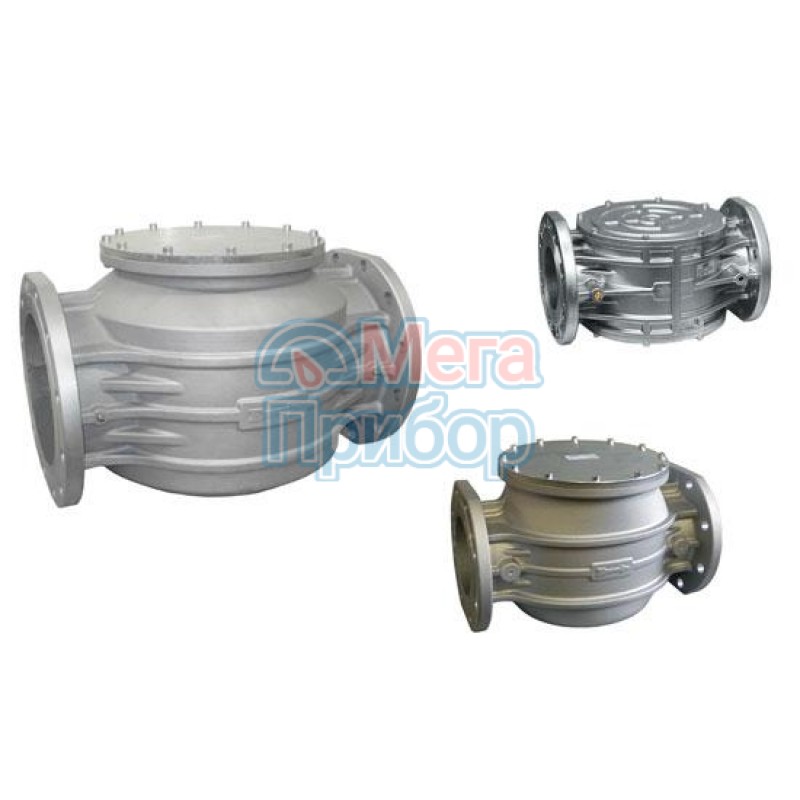

Фильтры служат для очистки рабочей среды, как природный газ, воздух, азот, от пыли, окалин и осадков. Фильтры оснащены фильтрующим картриджем, который выполнен из синтетического волокна. Фильтрующий элемент можно извлечь и почистить. Для удобства на фильтры серии FM от Ду 65 возможно установить индикатор перепада давления, который указывает степень загрязнения фильтрующего элемента. Когда стрелка переходит в красную зону, необходимо произвести техническое обслуживание и чистку фильтра. Степень фильтрации можно выбрать для каждого типа фильтра: 5, 10, 20, 50 микрон. Так же для некоторых моделей возможно вместо синтетического волокна заказать стальную сетку. Так же доступно для заказа исполнение с дополнительной сеткой, отстойником и краником для слива конденсата и мелкой грязи без демонтажа фильтра.
Технические данные
| Виды используемых газов | метан, сжиженный газ, азот, воздух (сухие газы) |
|---|---|
| Резьбовые соединения | Rp DN 15 ÷ DN 25 согласно EN 10226 |
| Фланцевые соединения | PN16 ÷ DN 65DN 300 согласно ГОСТ 33259-2015 (12820-80) |
| Температура окружающей среды | от -40 до +70°С |
| Максимальное рабочее давление | 0,2; 0,6 МПа |
| Материалы | сплав алюминия, viledon (синтетическое волокно) |
| DN | Соединение |
Pмакс = 0,2 МПа Код |
Pмакс = 0,6 МПа Код |
|
15 |
резьба |
FM02 |
FM020000 |
|
20 |
резьба |
FM03 |
FM030000 |
|
25 |
резьба |
FM04 |
FM040000 |
|
32 |
резьба |
FGM05 |
FGM050000 |
|
40 |
резьба |
FGM06 |
FGM060000 |
|
50 |
резьба |
FGM07 |
FGM070000 |
|
32 |
фланец |
FF32 |
FF320000 |
|
40 |
фланец |
FF40 |
FF400000 |
|
50 |
фланец |
FF50 |
FF500000 |
|
65 |
фланец |
FF08 RD50 |
FF080000 RD50 |
|
80 |
фланец |
FF09 RD50 |
FF090000 RD50 |
|
100 |
фланец |
FF10 RM50 |
FF100000 RM50 |
|
125 |
фланец |
FF11 |
FF110000 |
|
150 |
фланец |
FF12 |
FF120000 |
|
200 |
фланец |
FF13 |
FF130000 |
|
250 |
фланец |
FF14 |
FF140000 |
|
300 |
фланец |
FF15 |
FF150000 |
