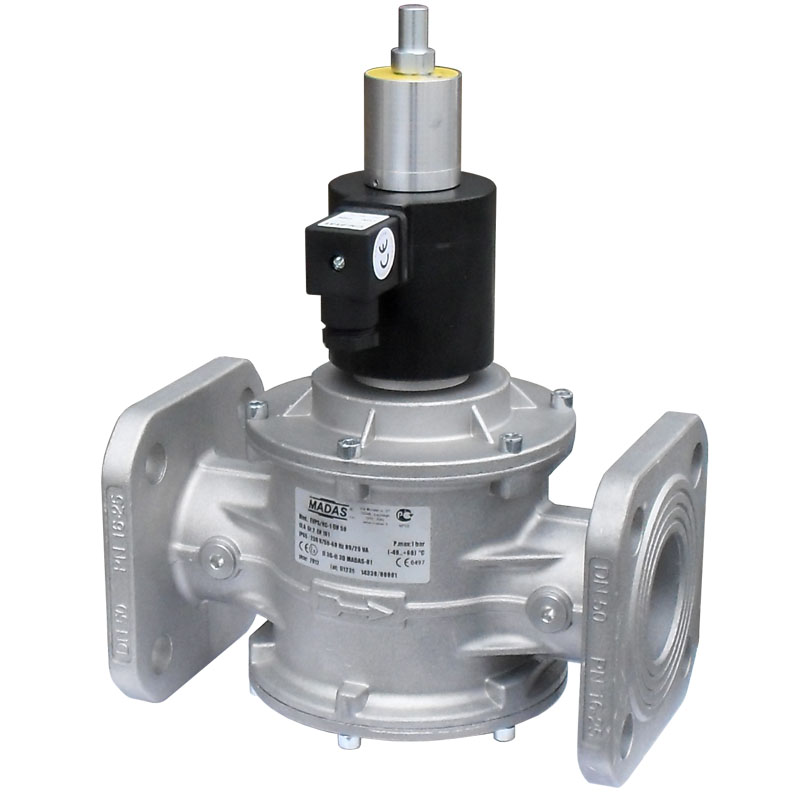

Электромагнитные клапаны EVP/NC с функцией медленного открытия «EVPS»,
открываются, в течение 20 сек.
Время открытия зависит от настройки и может быть задано в диапазоне от 1 до 20 секунд.
Электромагнитные клапаны с медленным открытием предназначены для использования в качестве клапана безопасности, устанавливаемого на вводе в котельную, с возможностью обеспечения безопасной работы устройств, чувствительных к «пневмоударам».
Рекомендован к применению перед счетчиками газа с РОТАЦИОННЫМ механизмом.
На клапане имеется заглушка для возможности установки индикатора положения, благодаря которому можно выводить сигнал положения клапана (закрыт/открыт).
Версия для БИОГАЗА, пример: EVPS10B0036 308 (+5% от стоимости)
Технические данные
| Виды используемых газов | метан, сжиженный газ, азот (сухие газы), биогаз |
|---|---|
| Резьбовые соединения, Rp | DN 15 ÷ DN 50 согласно EN 10226 |
| Фланцевые соединения PN16 | DN 32 ÷ DN 300 согласно ГОСТ 33259-2015 |
| Максимальное рабочее давление | 0,1-0,3-0,6 МПа |
| Температура окружающей среды | от -40 до +60°С (для DN200-DN300 от -30 до +60°С) |
| Напряжение | 24В пост. тока, 230В/50-60 Гц |
| Время закрытия | <1 с |
| Время открытия | от 1 до 20 секунд |
| Степень защиты | IP65 |
| Макс. ток через контакты индикатора положения | 1А при U=230В/50Гц |
| Монтажное положение | горизонтальное, вертикальное (кроме DN300) |
| Материал | сплав алюминия |
|
DN |
Соединение |
Pмакс = 1 бар (0,1 МПа) |
Pмакс = 3 бар (0,3 МПа) |
Pмакс = 6 бар (0,6 МПа) |
|
Код |
Код |
Код |
||
|
15 |
резьба |
EVPS020066 108 |
EVPS020067 308 |
EVPS020067 608 |
|
20 |
резьба |
EVPS030066 108 |
EVPS030067 308 |
EVPS030067 608 |
|
25 |
резьба |
EVPS040066 108 |
EVPS040067 308 |
EVPS040067 608 |
|
32 |
резьба |
EVPCS050066 108 |
EVPS050067 308 |
EVPS050067 608 |
|
40 |
резьба |
EVPCS060066 108 |
EVPS060067 308 |
EVPS060067 608 |
|
50 |
резьба |
EVPCS070066 108 |
EVPS070067 308 |
EVPS070067 608 |
|
32 |
фланец |
EVPCS320066 108 |
EVPS320067 308 |
EVPS320067 608 |
|
40 |
фланец |
EVPCS400066 108 |
EVPS400067 308 |
EVPS400067 608 |
|
50 |
фланец |
EVPCS500066 108 |
EVPS500067 308 |
EVPS500067 608 |
|
65 |
фланец |
EVPCS080066 108 |
EVPS080067 308 |
EVPS080067 608 |
|
80 |
фланец |
EVPСS090066 108 |
EVPS090067 308 |
EVPS090067 608 |
|
100 |
фланец |
EVPСS100066 108 |
EVPCS100067 308 |
EVPS100067 608 |
|
125 |
фланец |
EVPS110066 108 |
EVPS110067 308* |
EVPS110067 608* |
|
150 |
фланец |
EVPS120066 108 |
EVPS120067 308* |
EVPS120067 608* |
|
200 |
фланец |
EVPS130036 108 |
EVPS130036 308 |
EVPS130036 608 |
|
300 |
фланец |
EVPS150036 108 |
- |
- |
* – версии со встроенным фильтром
Клапаны серии EVP/NC DN200-DN300 с медленным открытием имеют гидравлический привод открытия, в конструкцию входит
ручной регулятор расхода и индикатор положения
