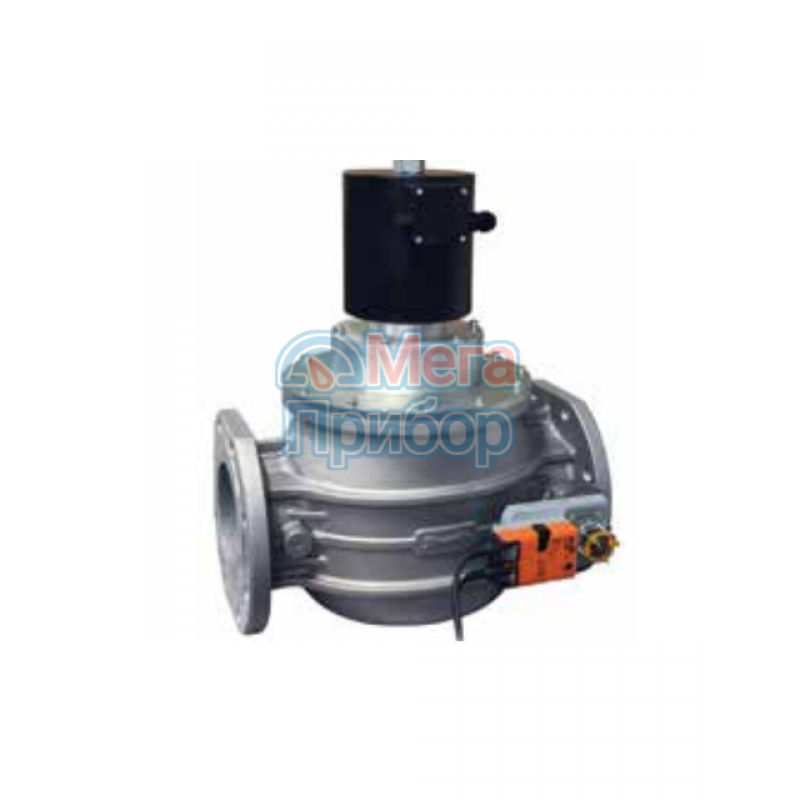

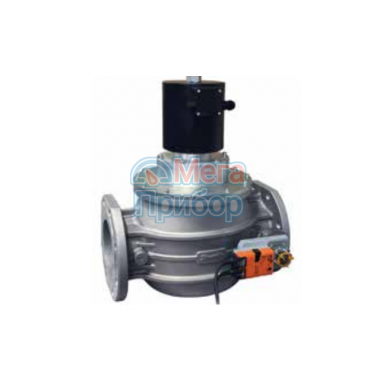

Электромагнитный клапан серии EVP/NC с электрическим регулятором расхода
представляет собой быстродействующий, нормально закрытый клапан, открывающийся за секунду при поступлении напряжения на электромагнитную катушку и
мгновенно закрывающийся при его отсутствии. В клапан встроена заслонка с электроприводом, позволяющая управлять расходом газа, проходящего через клапан.
Клапан предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.
Технические данные
| Виды используемых газов | метан, сжиженный газ, азот (сухие газы), биогаз |
|---|---|
| Фланцевые соединения PN16 | DN 65 ÷ DN 150 согласно ГОСТ 33259-2015 |
| Максимальное рабочее давление | 0,1 МПа |
| Температура окружающей среды | от +10 до +60°С |
| Напряжение | 230В/50-60 Гц |
| Время закрытия | <1 с |
| Степень защиты | IP65 |
| Негерметичность заслонки в зарытом состоянии | 5% ÷ 10% |
| Монтажное положение | горизонтальное (не катушкой вниз), вертикальное |
| Материал | сплав алюминия |
Технические данные электропривода SM230ASR (Belimo)
| Напряжение питания | 100...240В/50-60 Гц |
|---|---|
| Допустимые отклонения напряжения | -10% ... +10% |
| Управляющий сигнал |
0...10 Vdc - плавное регулирование 2...10 Vdc - обратная связь |
| Время открытия | 150 с |
| Момент вращения | 5 Нм |
С возможностью установки индикатора положения без привода
|
DN |
Соединение |
Pмакс = 1 бар (0,1 МПа) |
|
|
Код |
|||
|
65 |
фланец |
EVCA080066 108 (без привода) |
|
|
80 |
фланец |
EVCA090066 108 (без привода) |
|
|
100 |
фланец |
EVCA100066 108 (без привода) |
|
|
125 |
фланец |
EVCA110066 108 (без привода) |
|
|
150 |
фланец |
EVCA120066 108 (без привода) |
С возможностью установки индикатора положения с приводом BELIMO SM230ASR
|
DN |
Соединение |
Pмакс = 1 бар (0,1 МПа) |
|
|
Код |
|||
|
50 |
фланец |
EVCA500066 108 |
|
|
65 |
фланец |
EVCA080066 108 |
|
|
80 |
фланец |
EVCA090066 108 |
|
|
100 |
фланец |
EVCA100066 108 |
|
|
125 |
фланец |
EVCA110066 108 |
|
|
150 |
фланец |
EVCA120066 108 |
