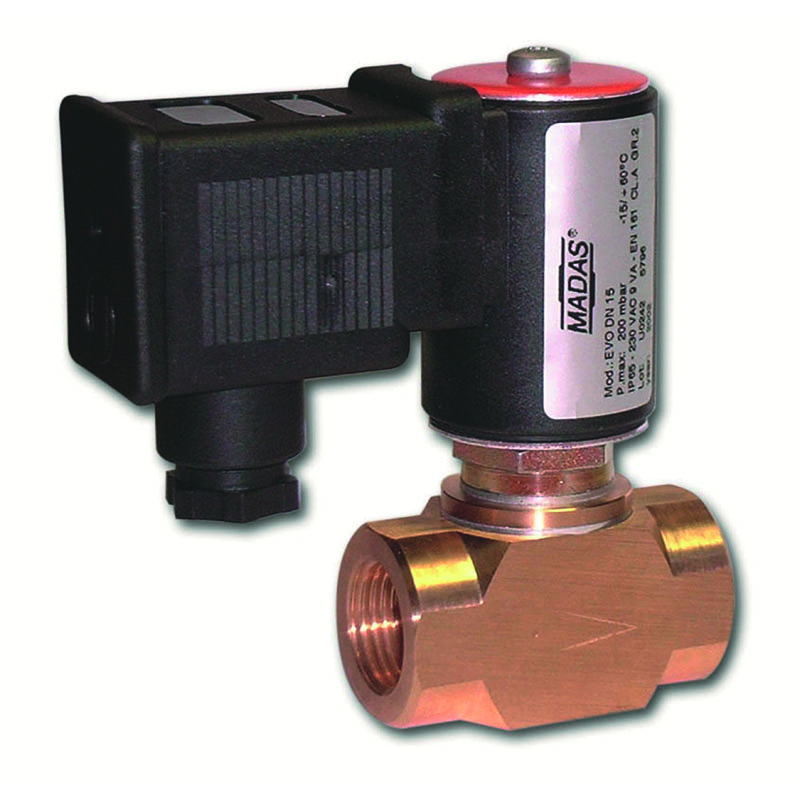

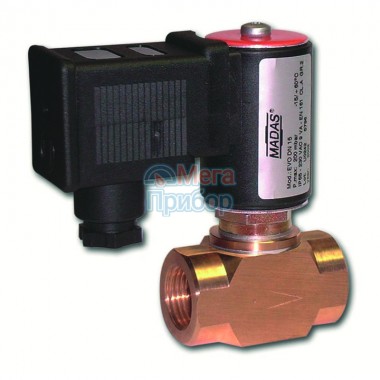

Электромагнитный клапан серии EVO/NC
представляет собой быстродействующий, нормально закрытый автоматический клапан.
Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,02 МПа.
Технические данные
| Виды используемых газов | метан, сжиженный газ (сухие газы), азот, биогаз |
|---|---|
| Резьбовые соединения, Rp | DN 10 ÷ DN 25 согласно EN 10226 |
| Температура окружающей среды | от -40 до +60°С |
| Максимальная температура | поверхности 85°С |
| Напряжение | 12В пост. тока, 24В пост. тока, 230В/50-60 Гц |
| Максимальное рабочее давление | 20,0 кПа |
| Время закрытия | <1 с |
| Время открытия | <1 с |
| Степень защиты | IP65 |
| Монтажное положение | горизонтальное, вертикальное |
| Материалы | латунь |
|
DN |
Соединение |
Напряжение |
Pмакс = 20,0 кПа |
Вес, кг |
|
Код |
||||
|
10 |
резьба |
230 В 50–60 Гц |
EVО01 008 |
0,65 |
|
15 |
резьба |
230 В 50–60 Гц |
EVО02 008 |
0,65 |
|
20 |
резьба |
230 В 50–60 Гц |
EVО03 008 |
0,65 |
|
25 |
резьба |
230 В 50–60 Гц |
EVO04 008 |
0,75 |
Запасные части
|
|
Катушка |
Коннектор |
||
|
DN |
Питание |
Код |
Код |
Тип |
| 10 - 15 - 20 - 25 |
12 Vdc |
BO-0030 | CN-0010 | нормальный |
| 24 Vdc | BO-0040 | CN-0010 | нормальный | |
| 110 V/50-60 Hz | BO-0075 | CN-0045 | c выпрямителем | |
| 230 V/50-60 Hz | BO-0050 | CN-0045 | c выпрямителем | |
