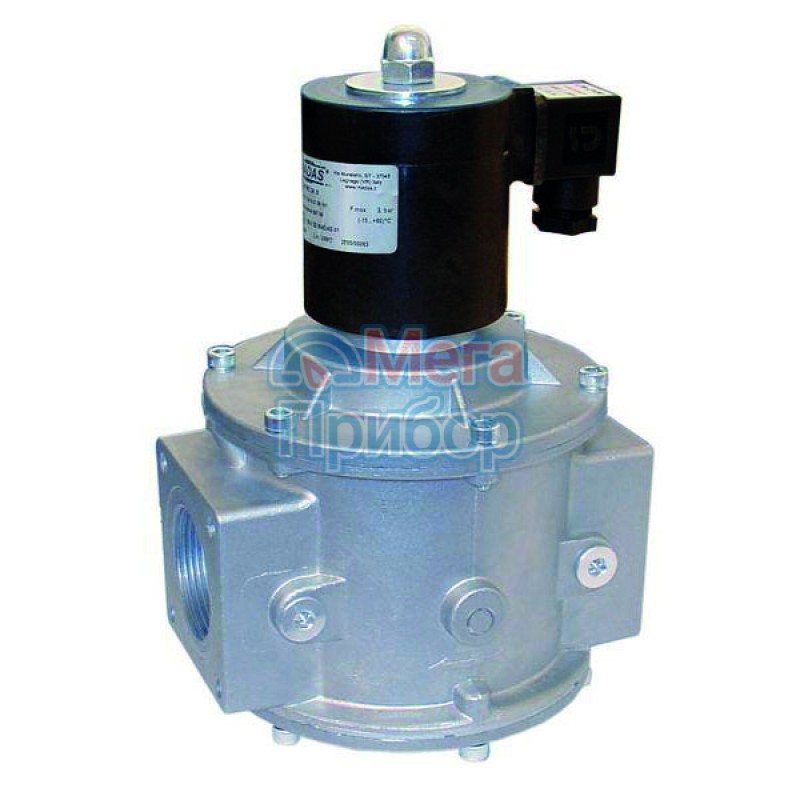

EVA/NA — автоматические нормально открытые двухпозиционные электромагнитные клапаны,
которые в обесточенном состоянии открыты, и закрываются при поступлении напряжения на катушку индуктивности. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Версия для БИОГАЗА, пример: EVA03B0046 108 (+5% от стоимости)
Технические данные |
|
|
Виды используемых газов |
метан, сжиженный газ (сухие газы), воздух, азот, биогаз |
|
Резьбовые соединения |
DN 15 ÷ DN 50 согласно EN 10226 |
|
Фланцевые соединения PN16: |
DN 32 ÷ DN 50 согласно ГОСТ 33259-2015 |
|
Температура окружающей среды |
от –40 до +60°С |
|
Max. температура поверхности |
80°С |
|
Напряжение |
12В пост. тока, 24В пост. тока, 230В/50-60 Гц |
|
Максимальное рабочее давление |
0,036; 0,05; 0,1; 0,3; 0,6 МПа |
|
Время закрытия |
< 1 с |
|
Степень защиты |
IP65 |
|
Материал |
сплав алюминия |
|
Монтажное положение |
горизонтальное, вертикальное |
|
DN |
Напряжение |
Pмакс = 0,036 МПа |
Pмакс = 0,05 МПа |
Pмакс = 0,1 МПа |
Pмакс = 0,3 МПа |
Pмакс = 0,6 МПа |
|
Код |
Код |
Код |
Код |
Код |
||
|
|
|
|
резьба |
|
|
|
|
15 |
230В 50-60 Гц |
EVA02 008 |
EVAРС02 008 |
EVA02 108 |
EVA02 308 |
EVA02 608 |
|
20 |
230В 50-60 Гц |
EVA03 008 |
EVAРС03 008 |
EVA03 108 |
EVA03 308 |
EVA03 608 |
|
25 |
230В 50-60 Гц |
EVA04 008 |
EVAРС04 008 |
EVA04 108 |
EVA04 308 |
EVA04 608 |
|
32 |
230В 50-60 Гц |
- |
- |
EVA05 108 |
EVA05 308 |
EVA05 608 |
|
40 |
230В 50-60 Гц |
- |
- |
EVA06 108 |
EVA06 308 |
EVA06 608 |
|
50 |
230В 50-60 Гц |
- |
- |
EVA07 108 |
EVA07 308 |
EVA07 608 |
|
|
|
|
фланец |
|
|
|
|
32 |
230В 50-60 Гц |
- |
- |
EVA32 108 |
EVA32 308 |
EVA32 608 |
|
40 |
230В 50-60 Гц |
- |
- |
EVA40 108 |
EVA40 308 |
EVA40 608 |
|
50 |
230В 50-60 Гц |
- |
- |
EVA50 108 |
EVA50 308 |
EVA50 608 |
Для заказа клапана с индикатором положения необходимо запросить код следующего вида:
EVA02 108 - без индикатора положения
EVA020046 108 - с индикатором положения
Запасные части
|
|
Катушка |
Коннектор |
||
|
DN |
Питание |
Код |
Код |
Тип |
|
Pmax = 360 mbar, 500 mbar,1 bar |
||||
| 15 - 20 - 25 |
12 Vdc | BO-0400 | CN-0010 | нормальный |
| 24 Vdc | BO-0410 | CN-0010 | нормальный | |
| 230 V/50-60 Hz | BO-0430 | CN-0045 | c выпрямителем | |
|
Pmax = 3 - 6 bar |
||||
| 15 - 20 - 25 |
12 Vdc | BO-0510 | CN-2100 | нормальный |
| 24 Vdc | BO-0520 | CN-2100 | нормальный | |
| 230 V/50-60 Hz | BO-0540 | CN-2130A | c выпрямителем | |
