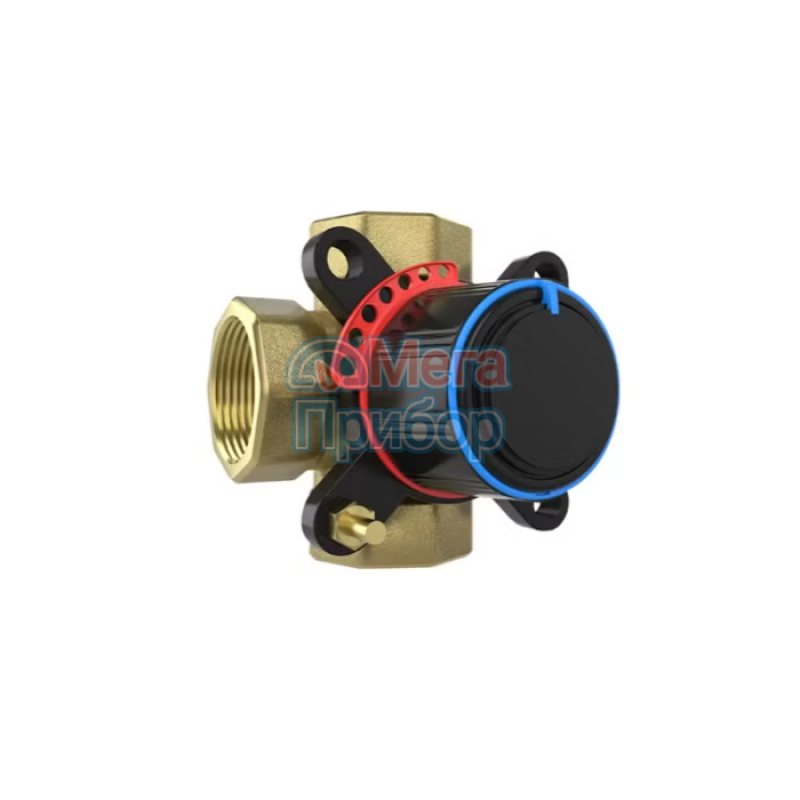

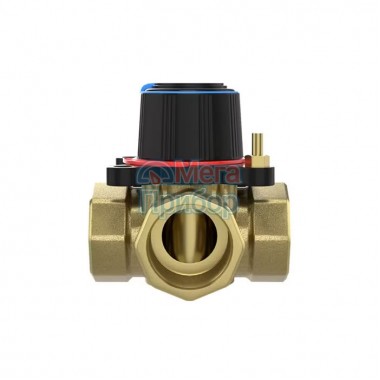

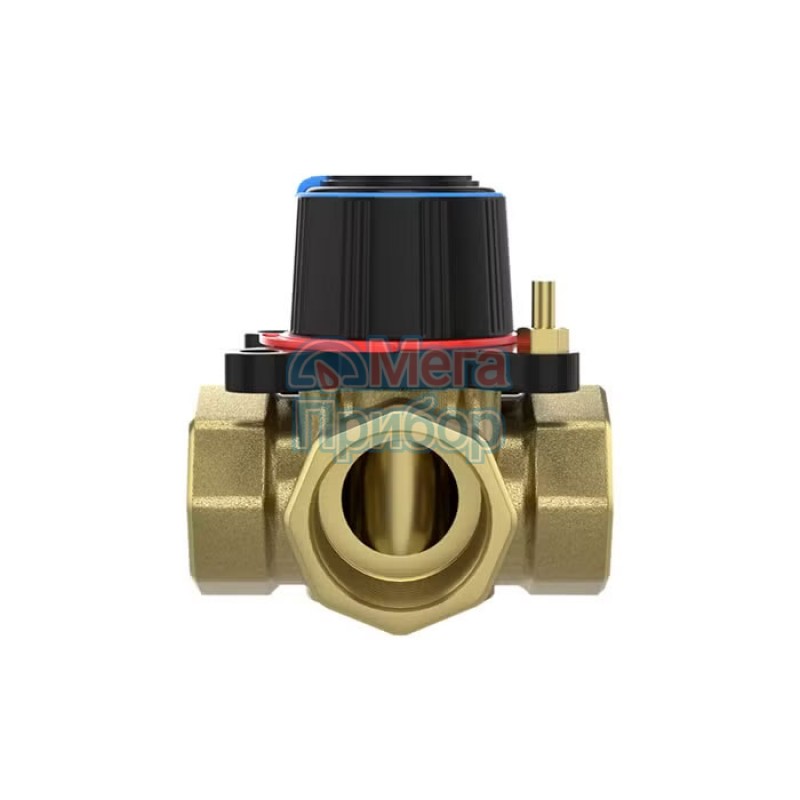

Смесительные поворотные трёхходовые клапаны RMV предназначены для регулирования расхода жидкостей в системах теплоснабжения, охлаждения и кондиционирования (HVAC) и могут использоваться как для смешения, так и для разделения потоков.
Регулирующий клапан имеет S-образную характеристику регулирования и изготовлен из специального латунного сплава для преимущественного использования в системах отопления, охлаждения и вентиляции.
|
Температура теплоносителя, °C
-10…+110 (постоянно) Номинальное давление, бар
PN = 10 Рабочий диапазон
7…100% Крутящий момент, Н·м
Крутящий момент при PN, Н·м
< 5 Условный проход, мм
DN = 15…50 Характеристика регулирования
S-образная Протечка через закрытый клапан
При разделении <0,1% Максимальный перепад давления, бар
Разделение потоков - 2 |
Давление блокировки
200 кПа (2 бар) Пропускная способность
Резьбовое соединение
Внутренняя резьба (ВР) от G1/2" до G2" Рекомендованные жидкости Вода, водный раствор гликоля с концентрацией до 50% Корпус, заслонка, сальник Стойкая к коррозии латунь EN 12165 CW617N Материалы Рукоятка - нейлон Прокладка - EPDM |
| Наименование | DN | Резьба присоединения |
|---|---|---|
| Смесительный поворотный трёхходовой клапан RMV | 15 | G½ |
| 20 | G¾ | |
| 25 | G1 | |
| 32 | G1¼ | |
| 40 | G1½ | |
| 50 | G2 |
| DN | Присоединение, дюймы |
Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| L | H | H1 | H2 | |||
| 15 | ½ | 80 | 63 | 28,5 | 28 | 0,5 |
| 20 | ¾ | 80 | 63 | 28,5 | 28 | 0,53 |
| 25 | 1 | 80 | 63 | 28,5 | 28 | 0,64 |
| 32 | 1¼ | 90 | 67 | 32 | 28 | 0,89 |
| 40 | 1½ | 115 | 73 | 39 | 28 | 1,61 |
| 50 | 2 | 125 | 73 | 39 | 28 | 1,71 |
Рекомендации по установке регулирующих клапанов RMV
Внимание! Во избежании заклинивания привода требуется установка сетчатого фильтра на подающем трубопроводе перед регулирующим клапаном.
