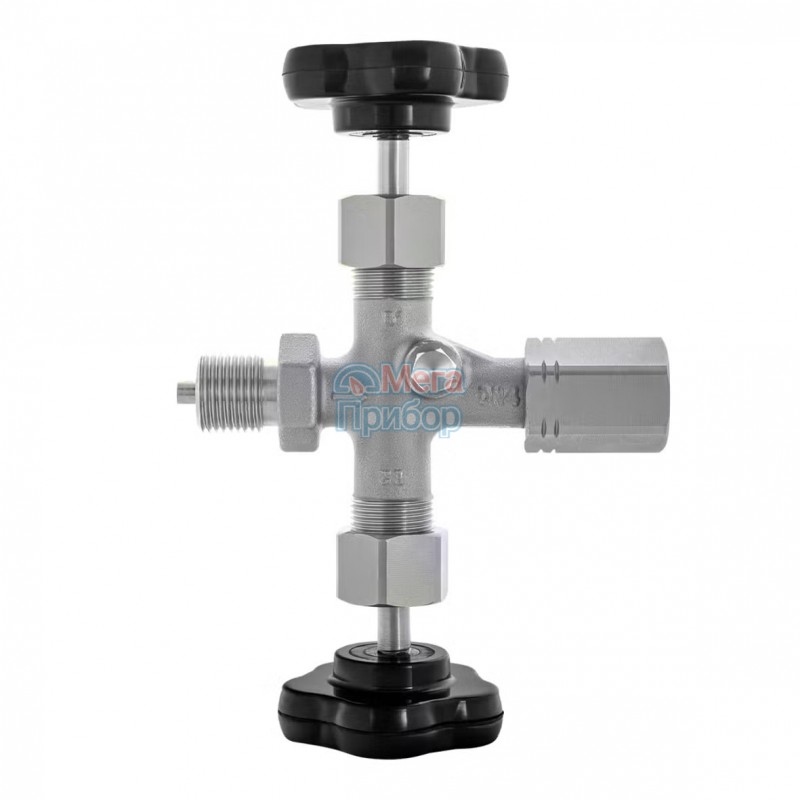

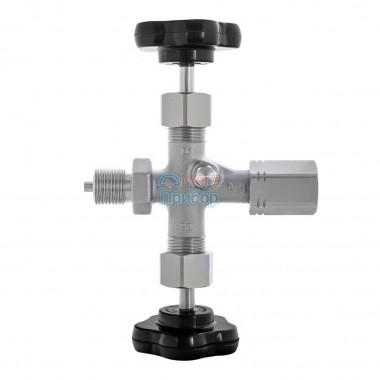

Двухвентильный игольчатый клапан КЗИТ - это запорное устройство, которое предназначено для подключения манометра к магистрали с рабочей средой.
Клапан позволяет производить сброс давления и слив рабочей среды при необходимости демонтажа средства измерения, а также обеспечивает подключение контрольного манометра с автономным клапаном включения без остановки технологической линии.
|
Максимальное давление, МПа
60 Диапазон рабочих температур, °С
−40…+200 Резьба присоединения
G½ или M20×1,5 Исполнение (резьба)
Внутренняя (накидная гайка) / наружная |
Резьба тестового порта
наружная M20×1,5 с заглушкой Материал корпуса
Нержавеющая сталь Материал уплотнения
графит Максимальный вес, кг
0,85 |
| Наименование | Резьба присоединения |
|---|---|
| Двухвентильный игольчатый клапан КЗИТ с тестовым портом, нержавеющая сталь |
внутренняя, накидная гайка G½ — наружная G½ |
| внутренняя, накидная гайка М20×1,5 — наружная М20×1,5 |
Основные размеры (мм)
| Тип | Ø d1 | Ø d2 | Ø d3 | l1 | l2 |
|---|---|---|---|---|---|
| Клапан КЗИТ-60н-А-G½/G½ |
G½ | G½ | 7 | 20 | 17 |
| Клапан КЗИТ-60н-А-М20х1,5/М20х1,5 | М20×1,5 | М20×1,5 |
| Тип | Клапан КЗИТ | |
| Максимальное давление, МПа | 60 | |
| Материал | нержавеющая сталь | н |
| Исполнение (тип присоединения) | накидная гайка | А |
| Резьба присоединения | G½ - G½ | G½/G½ |
| M20x1,5 - M20x1,5 | M20x1,5/M20x1,5 | |
Пример обозначения:
Клапан КЗИТ-60н-А-М20х1,5/М20х1,5
