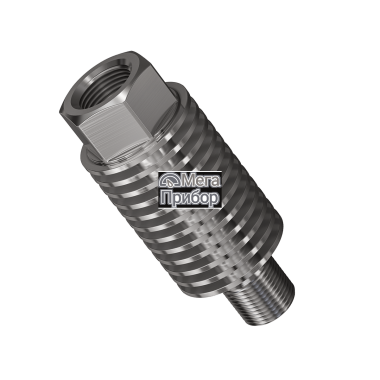

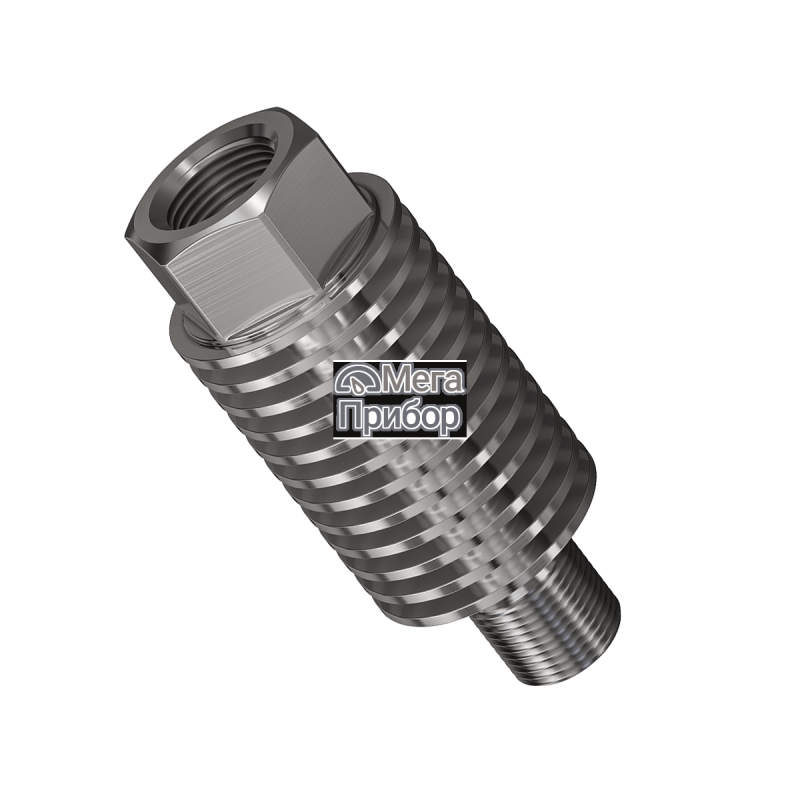

Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.
Технические характеристики УО-100.40:
- Материал: нержавейка AISI 304 (аналог 08Х18Н10).
- Максимальная рабочая температура: +600 °С.
- Максимальное рабочее давление 20 МПа.
- Резьбовое присоединение М20×1,5; G1/2"; К1/2" (NPT 1/2").
Избыточное давление в зависимости от температуры (ГОСТ 356-80)
|
Условное давление, МПа |
Максимальное давление при температуре, МПа |
|||||
|
200 ⁰С |
325 ⁰С |
400 ⁰С |
480 ⁰С |
520 ⁰С |
590 ⁰С |
|
|
20 |
20 |
18 |
15 |
13 |
11,5 |
9 |
Отличительные особенности
- Длина УО выбрана с учетом дефицита места при монтаже и обеспечения требуемого коэффициента теплового деления.
- Тонкие стенки и в целом малое количество металла в нижней части изделия обеспечивают меньшую площадь нагрева и снижают передачу тепла на верхние рёбра.
- Малая толщина ребра позволяет в сумме вместить большее количество в выбранную длину и тем самым увеличить площадь теплоотдачи, сохранив при этом межрёберное расстояние для рассеивания тепла.
- Внутренний диаметр канала выбран 10 мм, согласно рекомендациям Приложения Д свода правил СП 77.13330.2016 для применения в промышленности. Большой диаметр канала позволяет избежать его преждевременного засорения.
Рекомендации по монтажу
Согласно своду правила СП 77.1333.2016, пункт 6.3.7:
- Размещение трубной проводки должно быть таким, чтобы в трубной проводке, заполненной газом, не накапливался конденсат, а в трубной проводке, заполняемой жидкостью, не накапливались выделяющиеся из жидкости газы.
- Трубную проводку, заполненную паром, конфигурируют аналогично проводке, заполняемой жидкостью.
Для обеспечения данных условий необходимо:
- для газовой измеряемой среды размещать прибор выше отбора;
- для жидкости измеряемой среды размещать прибор ниже отбора.
Место для уплотнения
Уплотнение УО-100.40 с посадочным местом (бобышкой) проходит по нижней части.
Размещение уплотнительной прокладки
Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды (в комплект поставки не входит).
ВАЖНО! Расчёты охлаждения представлены путём программного метода, эксперименты с охлаждением на практике не проводились.
При расчете нужно учитывать, что в связке отборного устройства при монтаже датчиков давления и манометров обязательно используются клапаны или вентильные блоки, которые, в свою очередь, дают дополнительную площадь пассивного охлаждения, и температура на выходе к измерительному устройству будет ниже, чем показаны на рисунках. При моделировании мы этого не учитывали, так как клапаны и вентильные блоки могут использоваться разных вариантов. Мы показали только работу
| Пример моделирования №1. Охлаждение воды | |
|
|
| Пример моделирования №2. Охлаждение пара | |
|
|
| Пример моделирования №3. Охлаждение газа | |
|
|
Варианты исполнений охладителя
|
Модификация |
Резьба к процессу |
Резьба к преобразователю |
|
УО-100.40 |
Наружная М20×1,5 |
Внутренняя М20×1,5 |
|
УО-100.40.2 |
Наружная G1/2" |
Внутренняя G1/2" |
|
УО-100.40.1.2 |
Наружная М20×1,5 |
Внутренняя G1/2" |
|
УО-100.40.2.1 |
Наружная G1/2" |
Внутренняя М20×1,5 |
|
УО-100.40.3 |
Наружная К1/2" (NPT 1/2") |
Внутренняя К1/2" (NPT 1/2") |
|
УО-100.40.3.1 |
Наружная К1/2" (NPT 1/2") |
Внутренняя М20×1,5 |
|
УО-100.40.3.2 |
Наружная К1/2" (NPT 1/2") |
Внутренняя G1/2" |
УО-100.40, УО-100.40.2, УО-100.40.1.2, УО-100.40.2.1, УО-100.40.3, УО-100.40.3.1, УО-100.40.3.2
