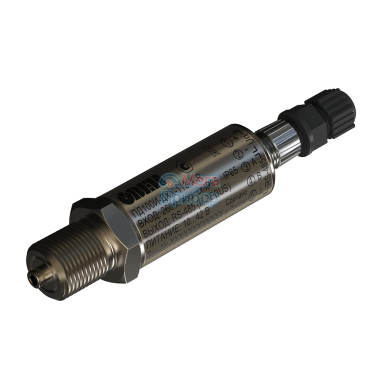

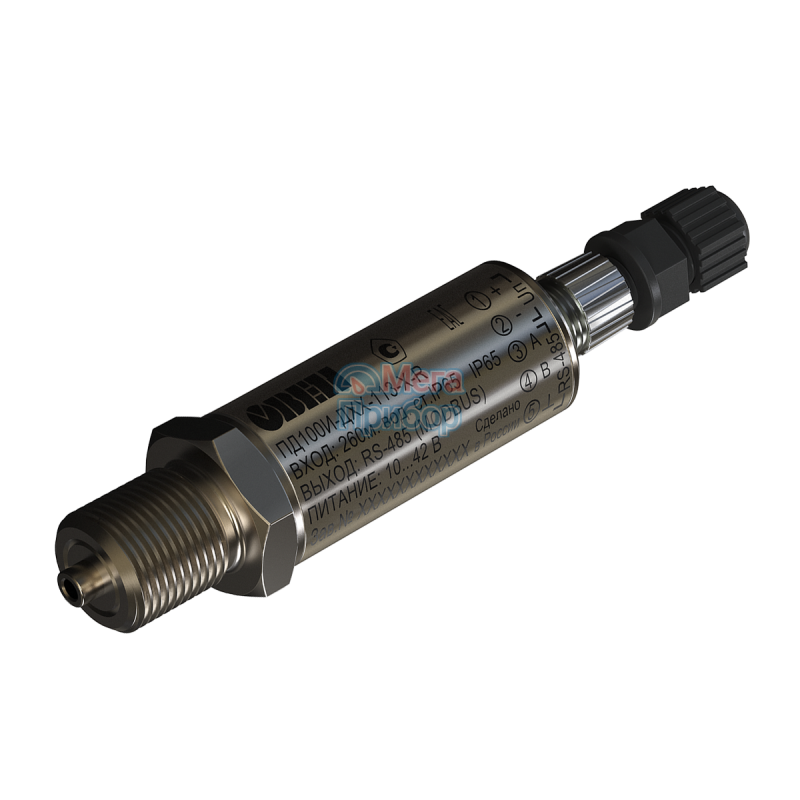

Малогабаритный цифровой датчик ПД100И представляет собой преобразователь давления с цельносварным, залитым компаундом корпусом с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали с выходным сигналом RS-485/Modbus RTU. Отличительной особенностью преобразователя давления ПД100И с протоколом Modbus RTU является возможность прямого подключения к контроллерам и шлюзам.
Преобразователь ПД100И предназначен для измерения давления в системах с цифровым обменом, сложной конфигурации, с протяжёнными линиями связи, эфирными участками передачи данных. Использование цифрового датчика давления ПД100И освобождает аналоговые входы контроллеров для других задач, упрощает и удешевляет монтаж за счёт отсутствия модулей ввода и меньшего количества проводов, особенно при протяжённых линиях связи.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).
Отличительные особенности
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Устойчивость к гидроударам.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 4,0 МПа.
- Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %.
- Межповерочный интервал – 5 лет / 4 года.
| Наименование | Значение |
| Выходной сигнал | RS-485 Modbus |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Пылевлагозащита корпуса | IP 65 |
| Штуцер для подключения давления | M20×1,5 и G1/2 манометрической формы, G1/4 |
| Габаритный размер (по высоте) | не более 105 мм |
| Тип электрического соединителя | разъём М12, 5-контактный, розетка «под винты» в комплекте |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Устойчивость к механическим воздействиям | группа N2 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ30804.6.2-2013 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Разрешающая способность измерения (АЦП) не менее | 0,01 % ВПИ |
| Напряжение питания (постоянного тока) | 10…42 В постоянного тока |
| Защита от обратной полярности напряжения питания | есть |
| Канал измерения давления | |
| Верхний предел измерения (ВПИ) | 0,04…4,0 МПа |
| Перегрузка, не менее | 200 % от ВПИ |
| Постоянная времени экспоненциального фильтра | 1…255 сек |
| Параметры интерфейса RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Входное сопротивление | 96 кОм (до 256 приборов в одной сети) |
| Гальваническое разделение цепей питания / RS-485 | есть, до 500 В |
Условия эксплуатации
Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
