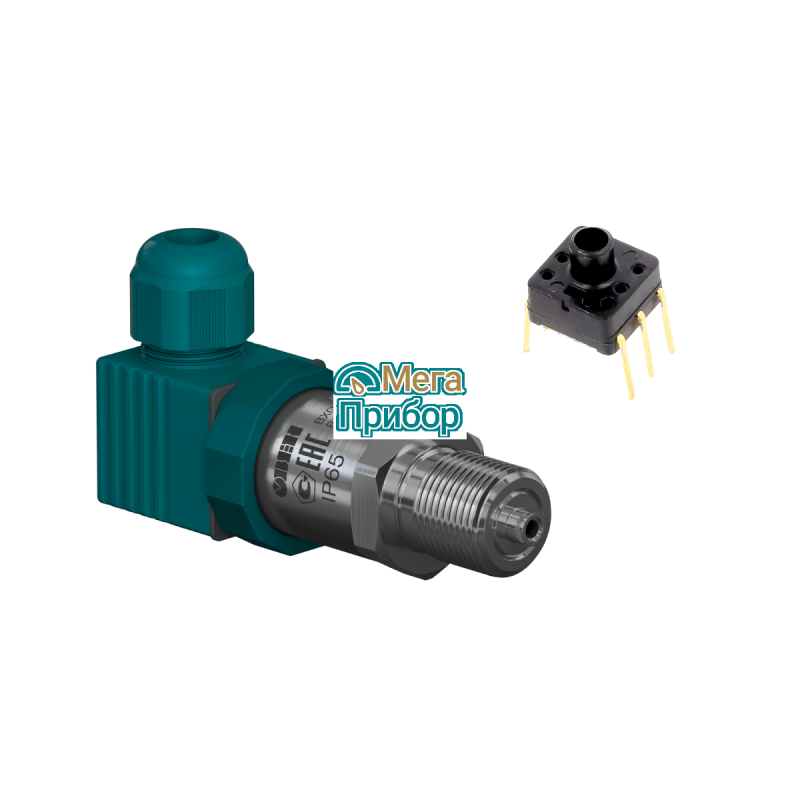

Малогабаритный датчик ПД100И представляет собой преобразователь давления с открытым измерительным кремниевым кристаллом сенсора и выходным сигналом 4…20 мА.
Преобразователь ПД100И предназначен для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.
Среда измерения
Только для неагрессивных газов, в том числе горючих (воздух, природный газ, печной газ).
Отличительные особенности
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,2 кПа до 100,0 кПа (от 0,0002 МПа до 0,1 МПа).
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
|
Наименование |
Значение |
|
Выходной сигнал постоянного тока |
4...20 мА, 2-проводная схема |
|
Основная приведенная погрешность |
0,25; 0,5; 1,0; 1,5 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
–40…+85 °С |
|
Напряжение питания |
12…36 В постоянного тока |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность |
не более 0,8 Вт |
|
Устойчивость к механическим |
группа исполнения V3 |
|
воздействиям |
по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Диапазон рабочих температур окружающего воздуха |
–40…+80 °С |
|
Атмосферное давление рабочее |
84,0...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
4 / 5 лет |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес без упаковки / в упаковке |
0,2 кг / 0,3 кг |
|
Штуцер для подключения давления |
M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4 |
|
Тип электрического соединителя |
EN175301-803 форма А |
|
Габаритный размер (по высоте) |
не более 95 мм |
|
Перегрузочная способность |
не менее 200% от ВПИ |
|
Предельное давление перегрузки |
не менее 300% от ВПИ |
Модификации
Модификации ПД100И-ДИ моделей 8х1
Модификации ПД100И-ДИВ моделей 8х1
Модификации ПД100И-ДВ моделей 8х1
ПД100И-ХХ-8Х1-Х
