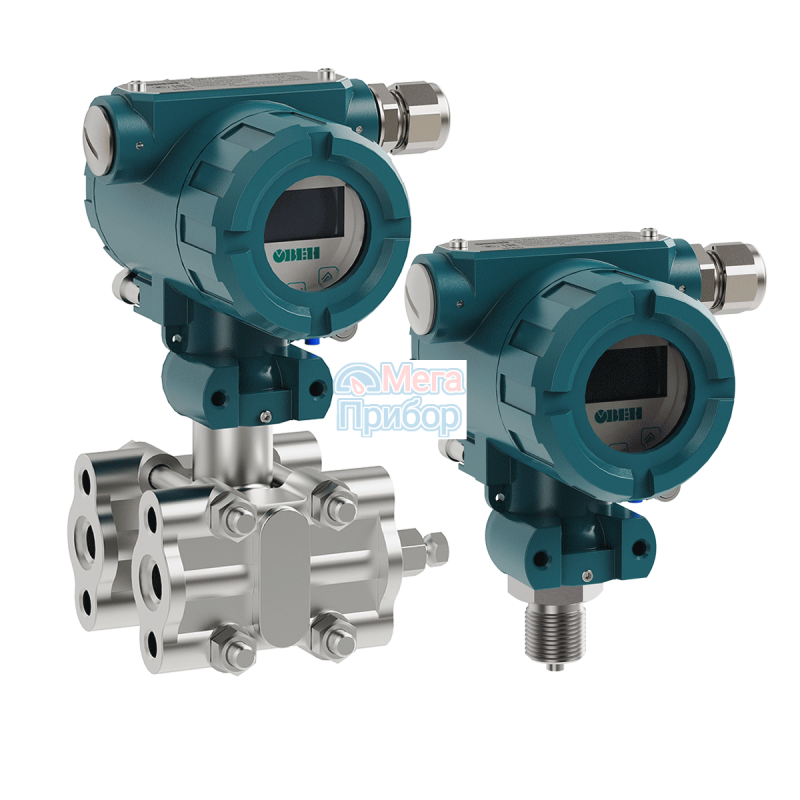

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор.
Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)
Отличительные особенности
- Удобство настройки и эксплуатации - графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой
- Перенастройка параметров датчика - перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора
- Устойчивость к гидроударам
- Стабильное значение "ноля" преобразователя
- Датчик внесен в Государственный реестр средств измерения
- Бесплатная заводская первичная поверка
Основные характеристики
- Верхний предел измерений - от 0,01 до 4,0 МПа
- Тип измеряемого давления - избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ)
- Диапазон температур измеряемой среды - – 40…+100 °С
- Класс точности - 0,25%; 0,5%; 1,5%
- Межповерочный интервал - 5 лет / 4 года
Технические характеристики
| Наименование | Значение |
| Выходной сигнал | 4...20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Максимальный потребляемый ток | не более 3,4 мА |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Защита от подачи напряжения питания обратной полярности | есть |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 84,0...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП1 |
| Вес без упаковки / в упаковке | 2,5 кг / 3,0 кг |
| Штуцер для подключения давления | М20×1,5, ГОСТ 2405 G 1/2 B DIN EN 837 G 1/4 E DIN 3852 G 1/2 «торцевая мембрана» |
| Тип электрического соединителя | кабельный ввод М20×1,5 в полевой корпус |
| Габаритные размеры | (118×154×114) ± 1 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Условия эксплуатации
Диапазон температуры измеряемой среды: от -40 до +100 °С.
Температура окружающего воздуха: от -40 до +80 °С.
Относительная влажность воздуха: до 85 % при +35 °С и более низких температурах без конденсации влаги
Атмосферное давление: от 84,0 до 106,7 кПa.
Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S.
Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору.
Габаритный чертеж ПД100И-115
Модификация ПД100И-ДИВ моделей 1х5-2
ПД100И-ХХ-Х-Х-2
Пример обозначения при заказе: ОВЕН ПД100И-ДИ1,0-115-0,5-2
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – ДИ (избыточное 0…1,0 МПа), мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5, полевой корпус с кабельным вводом, основная приведённая погрешность 0,5 % ВПИ, ЖК-индикация, межповерочный интервал 5 лет, с первичной поверкой.
