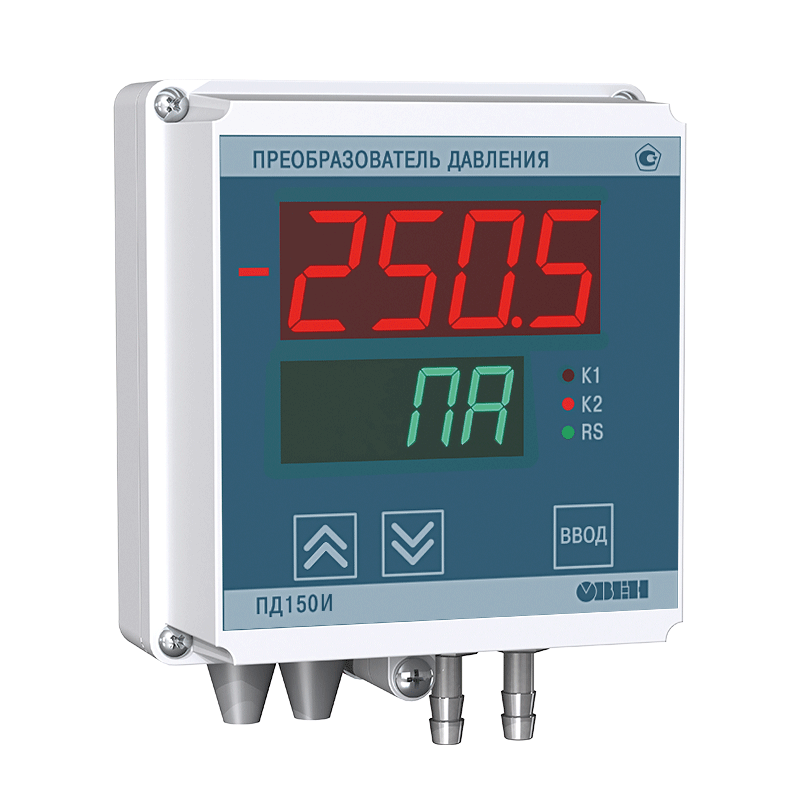

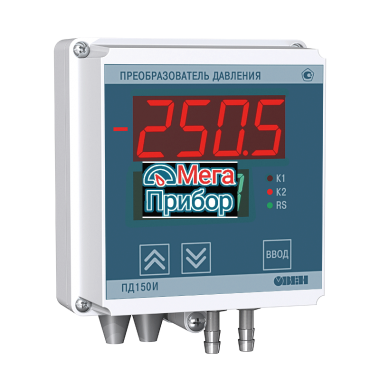

Управляющий тягонапоромер, тягомер, перепадомер ОВЕН ПД150И представляет собой преобразователь давления с двумя силовыми реле и масштабируемым выходным сигналом RS-485 Modbus RTU или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Преобразователь ПД150И применяется в аварийной и управляющей автоматике котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.
В автоматизированных системах вентиляции ПД150И применяется для измерения и управления давлением и перепадом давления в системе, контроля загрязнения воздушных фильтров, обрыва приводных ремней вентиляторов, направления воздушного потока в коробе.
Также датчик ПД150И применяется в контроле наддува в «чистых» помещениях, в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
- Универсальный источник питания 220 В / 24 В.
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Удобство эксплуатации – регулировка яркости индикации, удобное меню настройки.
- Бесплатная первичная поверка с занесением данных в ФГИС АРШИН.
- Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
- Верхний предел измерений – от 200 Па до 100 кПа.
- Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %; 2,5 %.
- Межповерочный интервал – 2 года.
Технические характеристики
|
Характеристика |
Значение |
|
Питание |
|
| Напряжение питания постоянного тока | 20 … 60 В (номинальное значение 24 В) |
|
Напряжение питания переменного тока |
90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц |
|
Потребляемая мощность |
8,0 ВА |
|
Каналы измерения |
|
|
Диапазон измеряемого давления |
от 0,25 до 100,0 кПа |
|
Класс точности, не более |
0,25; 0,5; 1,0; 1,5; 2,5 % от ВПИ |
|
Межповерочный интервал |
2 года |
|
Перегрузочная способность |
не менее 180 % от ВПИ |
|
Предельное давление перегрузки |
не менее 300 % от ВПИ |
|
Период обновления результатов измерения, не более |
0,2 сек |
|
Дискретные выходы |
|
|
Количество |
2 |
|
Тип |
электромагнитное реле |
|
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее |
1500 В |
| Максимальное коммутируемое напряжение, не более: | |
|
- для переменного тока |
250 В |
| - для постоянного тока | 30 В |
| Максимальное коммутируемый ток (cosφ=1), не более: | |
|
- для напряжения переменного тока |
5 А |
| - для напряжения постоянного тока | 10 А |
|
Диапазон задания уставок срабатывания дискретных выходов от ДИ |
от 1 до 99 % |
|
Гистерезис уставок от ДИ |
от 0 до 50 % |
|
Интерфейс RS-485 |
|
|
Скорость обмена |
2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек |
|
Протоколы связи |
Modbus RTU, Modbus ASCII |
|
Входное сопротивление |
12 кОм (стандартная нагрузка) |
|
Тип используемого кабеля |
экранированная витая пара |
|
Длина линии связи, не более |
1200 м |
|
Аналоговый выход |
|
| Тип выходного сигнала | постоянный ток от 4 до 20 мА |
| Схема подключения | выход 4…20 мА питается по отдельной линии источником питания 24/220 В |
| Допустимый диапазон сопротивления нагрузки | От 0 до 650 Ом |
| Разрешающая способность, не более | 10 мкА |
|
Конструктивное исполнение |
|
|
Тип присоединительного штуцера |
штуцер «елочка» под гибкую трубку с внутренним диаметром 4-7 мм |
|
Габаритные размеры |
105×137×65 мм |
|
Масса прибора, не более |
0,4 кг |
|
Степень защиты корпуса |
IP54 |
|
Надежность |
|
|
Средний срок службы, не менее |
12 лет |
|
Гарантийный срок службы |
2 года со дня продажи |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от - 20 до +70 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
Модификации ПД150И-ДВ
Модификации ПД150И-ДД
Модификации ПД150И-ДИ
Модификации ПД150И-ДИВ
ПД150И-ХХ-Х-Х-1-Р-Х
Исполнение в корпусе Н (настенное)
Исполнение в корпусе Щ1 (щитовое)
Схема назначения контактов преобразователя с RS-485
Схема назначения контактов преобразователя с аналоговым выходом
