Важно! Преобразователи давления ПД100И-155-2-Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка. Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно. |
Оптимальное решение для измерения перепада давления во взрывоопасных зонах

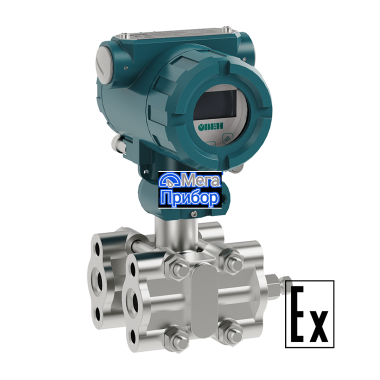

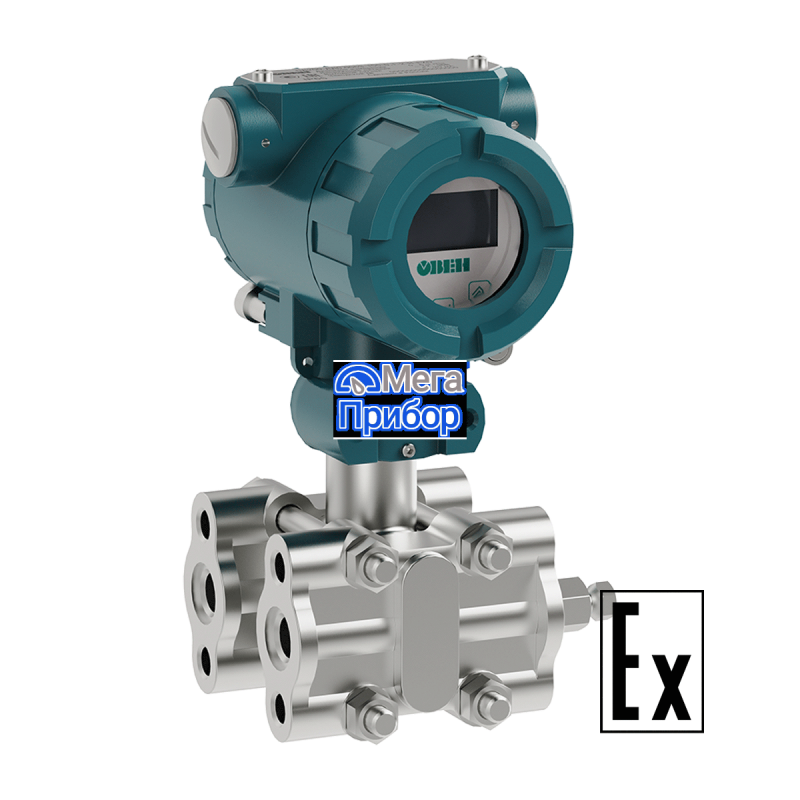

ПД100И-155-2-Exd – преобразователь перепада давления в алюминиевом корпусе с графическим поворотным дисплеем, с тензорезистивным сенсором и выходным сигналом 4…20 мА. Применяется на ТЭС, в газоснабжении, водоочистке и нефтепереработке. Обеспечивает точность до 0,25 % и гибкую настройку диапазона. Подходит для газов, пара, воды и неагрессивных жидкостей.
Преимущества
ЖК-дисплей с поворотом и подсветкой
Графический экран с графической шкалой упрощает настройку и визуальный контроль, особенно в слабоосвещённых помещениях.
Гибкая настройка диапазона и параметров
Возможность перенастройки диапазона измерений (до 1:5), коррекции нуля (4 мА) и выбора единиц измерения делает устройство универсальным для разных задач.
Подходит для сложных условий эксплуатации
Рабочая температура среды: от -40 до +100 °C. Корпус рассчитан на промышленное применение и устойчив к внешним воздействиям.
Широкая область применения
Используется на ТЭС, в системах газо- и водоснабжения, на фильтрах, насосах, для учёта газа и в нефтепереработке.
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
|
Наименование |
Значение |
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % ВПИ |
|
Напряжение питания |
12…36 В постоянного тока (номинальное 24 В) |
|
Верхний предел измерения |
от 0,004 МПа до 6,3 МПа |
|
Глубина перенастройки диапазона |
До 1:5 |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность, не более |
0,9 Вт |
|
Ток аварии |
21,5 мА |
|
Устойчивость к механическим воздействиям |
группа исполнения V2 по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Помехоустойчивость |
класс B по ГОСТ 30804.6.2-2013 |
|
Диапазон рабочих температур измеряемой среды |
-40 °C ≤ Ta ≤ +125 °C |
|
Диапазон рабочих температур окружающего воздуха |
-40 °C ≤ Ta ≤ +75 °C |
|
Атмосферное давление рабочее |
84,0...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП1 |
|
Масса преобразователей |
1,0 кг |
|
Присоединение к процессу |
Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
|
Тип электрического соединителя |
Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки. |
Схема подключения датчика ПД100И-155-2-Exd
Габаритный чертеж датчика ПД100И-155-2-Exd
