Оптимальное решение для измерения перепада давления в энергетике и промышленности

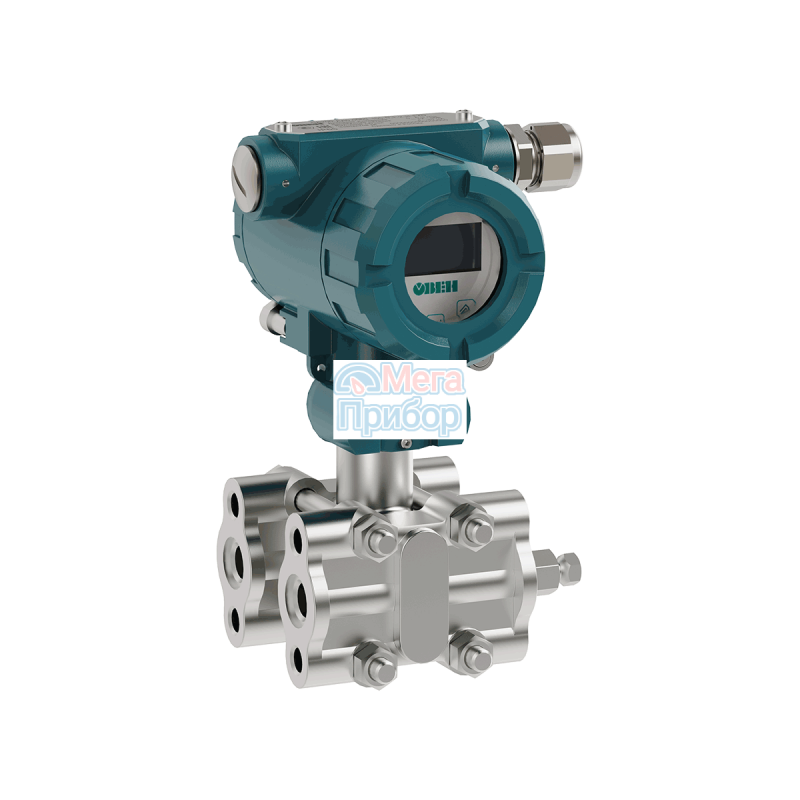

Датчик ОВЕН ПД100И-155-2 – это преобразователь перепада давления с тензорезистивным сенсором и выходным сигналом 4…20 мА. Предназначен для точного измерения разности давлений газов, пара, воды и неагрессивных растворов. Модель оснащена удобным графическим поворотным ЖК-дисплеем, помещенным в прочный алюминиевый корпус, устойчивый к внешним механическим воздействиям.
ПД100И-155-2 широко применяется на тепловых электростанциях, в газоснабжении, водоочистке и на малых и средних НПЗ. Идеально подходит для систем контроля промышленных вентиляторов, фильтров, насосов, а также для контроля давления в паровых котлах.
Преимущества
Прочный корпус и защита от внешних воздействий
Полевой алюминиевый корпус и дисплей с регулируемой подсветкой обеспечивают надежность считывания показаний в сложных условиях эксплуатации.
Удобная настройка и визуализация данных
Поворотный ЖК-дисплей с графической шкалой делает работу с устройством наглядной и удобной.
Гибкость в эксплуатации
Перенастройка диапазона измерений (до 1:5), настройка точки «нуля» и выбор единиц измерения без дополнительных приборов.
Стабильность показателей
Стабильное значение «нуля», высокая точность (до 0,25 %) и длительный межповерочный интервал (до 5 лет).
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Комплектация
- Преобразователь давления ПД100И
- Комплект крепёжных и уплотнительных элементов
- Паспорт и гарантийный талон
- Краткое руководство
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % от ВПИ |
|
Напряжение питания |
12…36 В постоянного тока, номинальное =24 В |
|
Верхний предел измерения |
от 0,004 МПа до 6,3 МПа |
|
Глубина перенастройки диапазона |
До 1:5 |
|
Сопротивление нагрузки |
0…1,0 кОм, в зависимости от напряжения питания |
|
Потребляемая мощность, не более |
0,9 Вт |
|
Ток аварии |
21,5 мА |
|
Устойчивость к механическим воздействиям |
группа исполнения V2 по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Помехоустойчивость |
класс B по ГОСТ 30804.6.2-2013 |
|
Диапазон рабочих температур измеряемой среды |
-40…+100 °С |
|
Диапазон рабочих температур окружающего воздуха |
-40…+80 °С |
|
Атмосферное давление рабочее |
84,0...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП1 |
|
Масса преобразователей |
1,0 кг |
|
Присоединение к процессу |
Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
|
Тип электрического соединителя |
Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус |
Габаритный чертеж датчика ПД100И-155
ПД100И-ДДХ-155-Х-2
