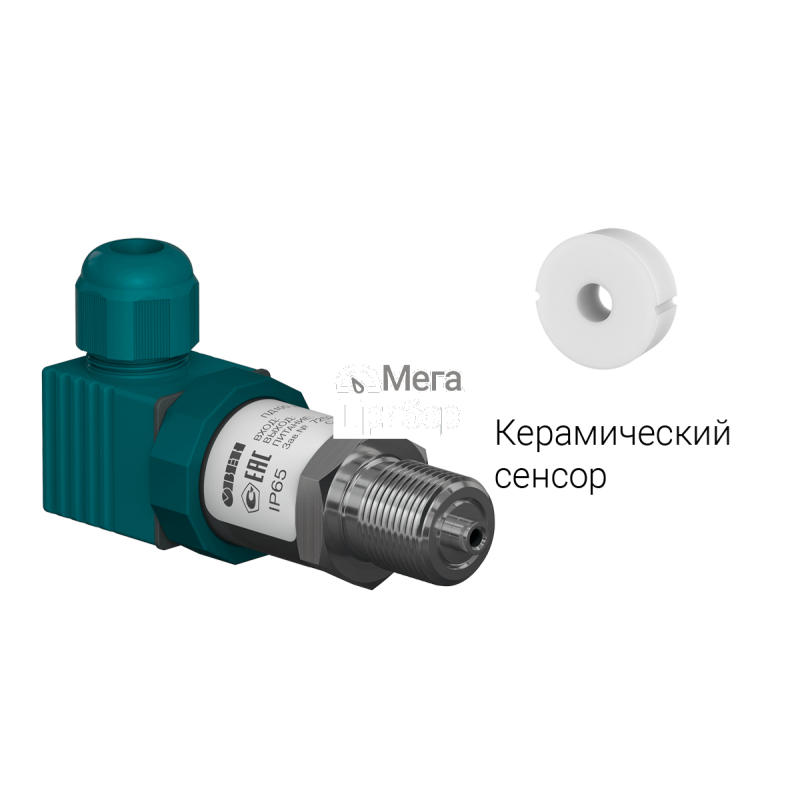

Малогабаритный датчик ПД100 представляет собой преобразователь избыточного давления с керамической измерительной мембраной и сенсором типа ТНК (тензомост-на-керамике) с выходным сигналом 4…20 мА.
Преобразователи предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: тепловых пунктах, прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды, водозаборах.
Не рекомендуется применение в системах, где возможны гидроудары.
Среда измерения
Жидкости (в том числе техническая вода), пар, газы, нейтральные к керамике.
Отличительные особенности
- Бюджетная цена.
- Высокая химическая и коррозионная стойкость.
- Устойчивость высоким температурам.
- Малая дополнительная температурная погрешность.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,1 до 10,0 МПа.
- Тип измеряемого давления – избыточное (ДИ).
- Диапазон температур измеряемой среды: –40…+135 °С.
- Класс точности – 0,5 %; 1 %.
- Межповерочный интервал – 2 года.
| Наименование | Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 1,0; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+135 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения к процессу |
|
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 250 % от ВПИ |
