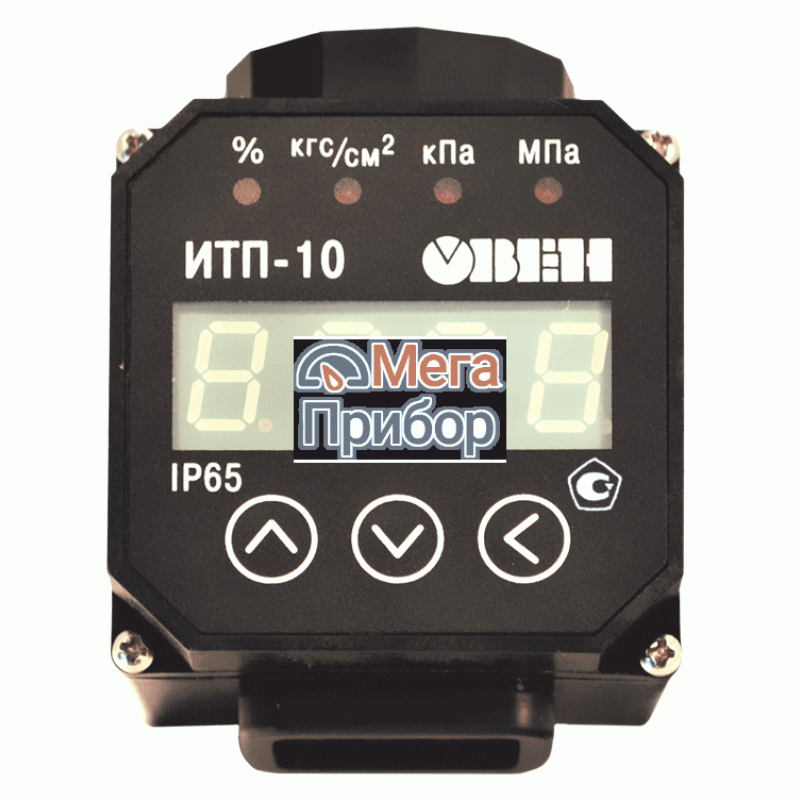

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

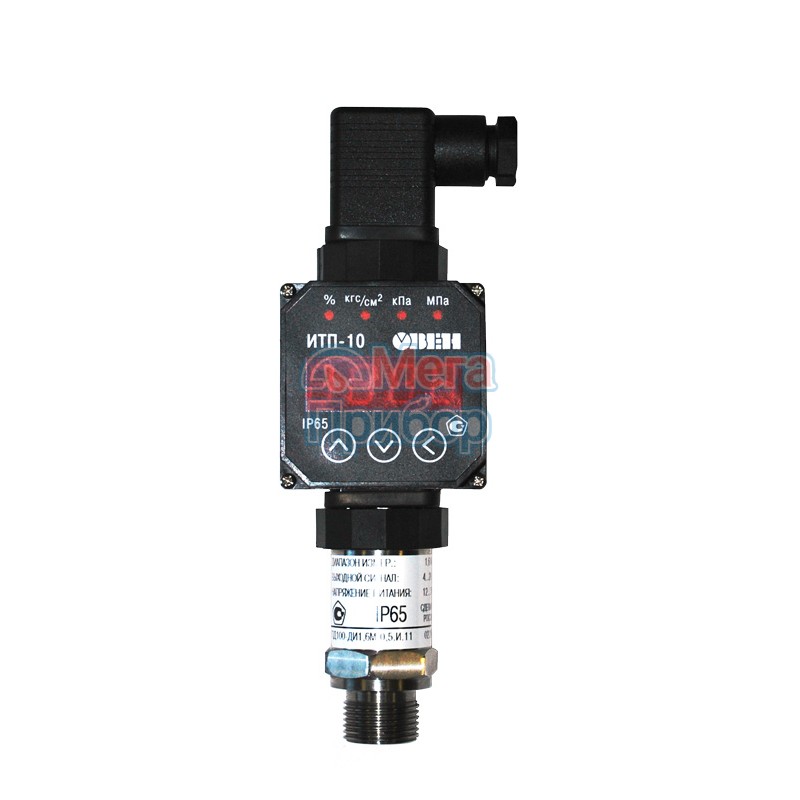

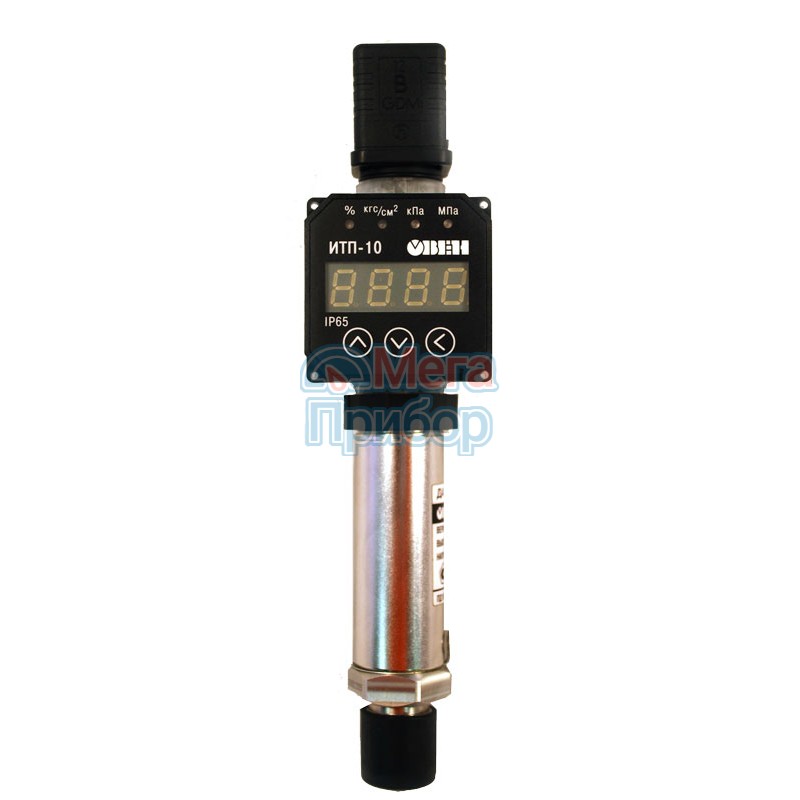

Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженными сигнальным разъемом стандарта DIN 43650.
Отличительные особенности
- Выбор размерности индицируемого параметра.
- Установка зависимости измеряемой величины от входного сигнала: линейную или корнеизвлекающую.
- Функция демпфирования колебаний входного сигнала.
- Пароль для предотвращения несанкционированного доступа к настройкам изделия.
Основные характеристики
- Диапазон преобразования входного сигнала – от 3,7 до 22 мА.
- Пределы основной приведенной погрешности: ±0,2 %.
- Степень защиты корпуса – IP65.
|
Наименование |
Значение |
|
Питание
|
Двухпроводная токовая петля 4…20 мА (падение напряжения не более 6 В) |
|
Диапазон преобразования входного сигнала, мА |
от 3,7 до 22 |
|
Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мА |
от 3,2 до 25 |
|
Пределы основной приведенной погрешности, % |
+0,2 |
|
Время установления показаний (после подачи питания), с, не более |
10 |
|
Время установления рабочего режима (после подачи питания), мин, не более |
15 |
|
Степень защиты корпуса |
IP65 |
|
Габаритные размеры прибора, мм |
(51×54×77)±1 |
|
Масса прибора, кг, не более |
0,1 |
|
Средний срок службы, лет |
8 |
Условия эксплуатации
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.
При этом прибор эксплуатируется при следующих условиях
- Закрытые взрывобезопасные помещения без агрессивных паров и газов;
- Температура окружающего воздуха от минус 40 до +80 оС;
- Верхний предел относительной влажности воздуха – не более 80 % при +35 оС и более низких температурах без конденсации влаги;
- Атмосферное давление от 84 до 106,7 кПа.
