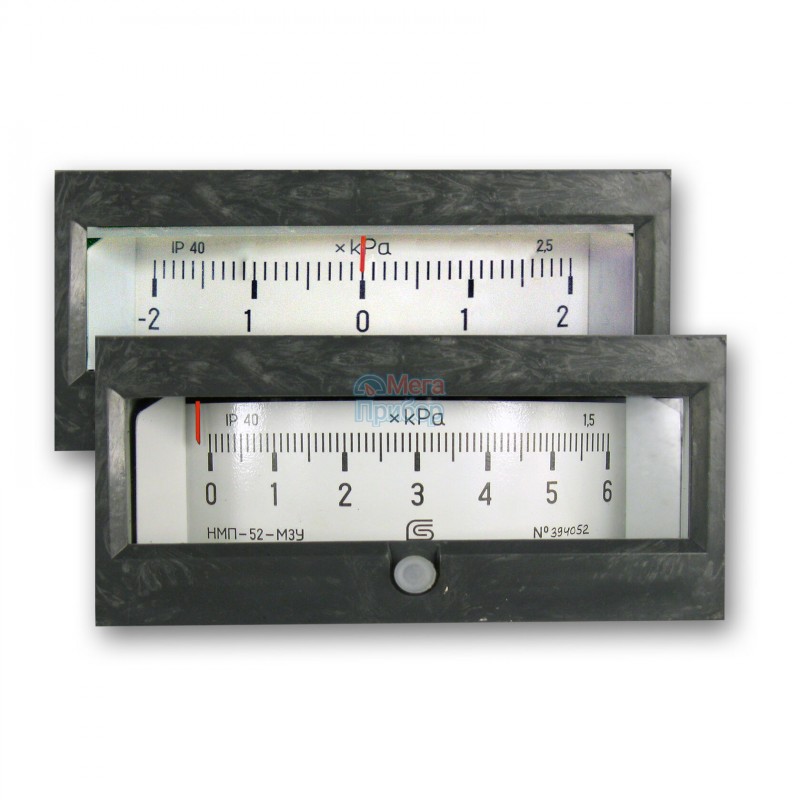

Тягомер ТМП-52-М3У, напоромер НМП-52-М3У, тягонапоромер ТНМП-52-М3У мембранные показывающие предназначены для измерения вакуумметрического и избыточного давления неагрессивных газов.
По устойчивости к воздействию температуры и влажности окружающего воздуха приборы соответствуют группе Д3, но для температуры окружающего воздуха от минус 50 до плюс 60оС по ГОСТ 12997-84, климатическому исполнению У категории размещения 3 по ГОСТ 15150-69
- Верхний предел измерений избыточного давления равен верхнему пределу измерений вакуумметрического давления
- Приборы с верхними пределами измерений, отмеченные знаком *, изготавливаются в технически обоснованных случаях
Исполнение по устойчивости к внешним вибрационным воздействиям L3 по ГОСТ 12997-84.
Степень защиты от воздействия окружающей среды IP40 по ГОСТ 14254-96.
Масса прибора, кг не более 0,5.
2.1 Типы, верхние пределы измерений и классы точности приведены в таблице 1.
Таблица 1
| Наименование | Обозначение | типов | Класс точности Верхние пределы измерений, кПа ( кгс/м 2 ) | ||
| Тягомер мембранный показывающий | ТМП-52-М3У | 1,5; 2,5 | 0,16*(16*); 0,25(25);0,4*(40*); 0,6(60);1*(100*); 1,6(160);2,5*(250*); 4(400);6*(600*); 10(1000);16*(1600*); 25(2500); 40(4000) | ||
| Верхние пределы измерений, кПа ( кгс/м 2 ) | НМП-52-М3У | 1,5; 2,5 | 0,16*(16*); 0,25(25);0,4*(40*); 0,6(60); 1*(100*); 1,6(160);2,5*(250*); 4(400); 6*(600*); 10(1000);16*(1600*); 25(2500); 40(4000) |
||
| Тягонапоромер мембранный показывающий | ТНМП-52-М3У | 1,5; 2,5 | 0,16*(16*); 0,25(25);0,4*(40*); 0,6(60); 1*(100*); 1,6(160);2,5*(250*); 4(400); 6*(600*); 10(1000);16*(1600*); 25(2500); 40(4000) |
||
Примечания
1 Верхний предел измерений избыточного давления равен верхнему пределу
измерений вакуумметрического давления.
2 Приборы с верхними пределами измерений, отмеченные знаком *,
изготавливаются в технически обоснованных случаях.
L 3 по ГОСТ Р 52931
3.1 Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.
3.2 Конструкция приборов приведена на рисунке 3.1
Рисунок 3.1 – Конструкция прибора
Измеряемое давление подводится к штуцеру, соединенному с внутренней полостью мембранной коробки 6 трубкой 7.
Изменение давления вызывает перемещение жесткого центра верхней мембраны, которое тягой 2 передается на рычаг 1 и далее через тягу 3 на ось 5 стрелки 4.
4.1 Техническое обслуживание приборов заключается в проверке герметичности прибора и соединительных линий, установки стрелки на нулевую отметку шкалы, в проверке основной погрешности и вариации показаний. При наличии пульсации измеряемой среды необходимо на вход прибора установить регулируемый дроссель.
4.2 Методы и средства поверки должны соответствовать МИ 2124 .
Межповерочный интервал – 1 год.
4.3 Установка нуля приборов.
4.3.1 При отклонении стрелки от нулевой отметки шкалы на величину, превышающую допускаемую погрешность, производят корректировку нуля.
Для этого необходимо снять заглушку с лицевой панели и отверткой повернуть винт 8 до установки стрелки на нуль.
4.4 Проверка герметичности.
4.4.1 Герметичность чувствительного элемента проверяют в процессе определения основной погрешности прибора при его выдержке на верхнем пределе измерения в течение 3-х минут под давлением, равным верхнему пределу измерений. Прибор считается герметичным, если после 3-х минутной выдержки приборов под давлением наблюдается изменение давления не более, чем на 1% от верхнего предела измерения.
4.5 Определение основной погрешности и вариации показаний.
4.5.1 Проверка основной погрешности и вариации показаний, обработка и оформление результатов поверки выполняются в соответствии с МИ 2124.
5.1 Габаритные и присоединительные размеры прибора приведены на рисунке 5.1
6.1 Условия транспортирования приборов в упаковке предприятия-изготовителя должны соответствовать условиям хранения 5 по ГОСТ 15150.
Транспортирование приборов самолетом производится в герметизированных отапливаемых отсеках.
В зимнее время распаковку приборов производить в отапливаемом помещении после того, как они примут температуру окружающего воздуха во избежание оседания на них влаги.
6.2 Хранение приборов в складских помещениях поставщика и потребителя должно соответствовать условиям хранения 2 по ГОСТ 15150. Воздух в помещении для хранения приборов не должен содержать примесей паров и газов, вызывающих коррозию деталей приборов.
