Тип КМ (КВ, КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
|
Диаметр корпуса, мм
63, 100, 150 Класс точности
* — для КМ-12 Диапазон показаний давлений, кПа
** — для Ø100, Ø150 Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы Диапазон рабочих температур, °C
Окружающая среда: −60…+60 Корпус
Кольцо
Чувствительный элемент
(металлическая мембранная коробка) |
Трибко-секторный механизм
Медный сплав Циферблат
Алюминий, шкала черная на белом фоне Стекло
* — для КМ-12 Штуцер
Медный сплав Присоединение
Резьба присоединения
Межповерочный интервал
2 года Климатическое исполнение
Группа C2 по ГОСТ Р 52931; Техническая документация
ТУ 4212-002-4719015564-2008
|
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КМ-11 | 63 | 2,5 | IP40 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное |
| осевое | ||||||
| КМ-12 | 63 | 1,5 | IP54 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное |
| осевое | ||||||
| КМ-22 | 100 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное |
| осевое | ||||||
| КМ-31 | 150 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное |

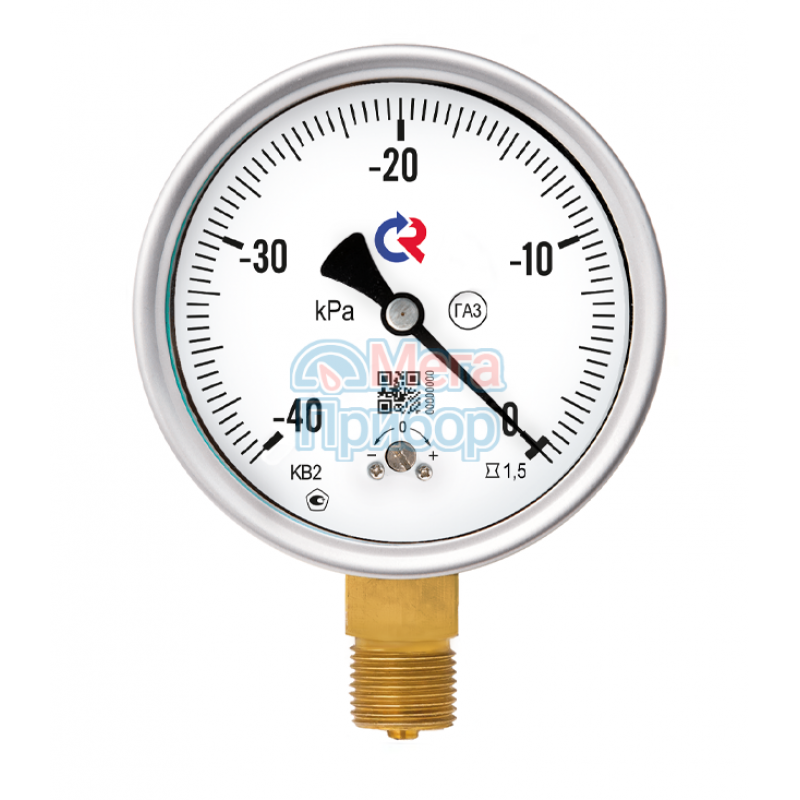

Вакуумметры КВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| КВ-22 | 100 | 1,5 | IP54 | −60...0 / −40...0 / −25...0 / −16...0 / −10...0 / −6...0 | G½ / М20×1,5 | радиальное |
| КВ-31 | 150 |
Мановакуумметры КМВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения |
|---|---|---|---|---|---|
| КМВ-22 | 100 | 1,5 | IP54 | −1…1,5 / −1…3 / −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | G½ / М20×1,5 |
| КМВ-22 с симметр. шкалами |
Чертежи
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| КМ-11Р | 63 | 67 | 66 | 45 | - | 57 | 10 | 14 | M12×1,5 | 0,19 |
| КМ-12Р | 73 | 65 | 38 | 10 | 56 | 9 | 0,20 | |||
| КМ-22Р | 100 | 101 | 99 | 51 | 18 | 90 | 16 | 22 | G½ или M20×1,5 |
0,59 |
| КМ-31Р | 150 | 149 | 147 | 116 | 1,00 |
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | b1 | e | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| КМ-11Т | 63 | 65 | 65 | 46 | 71 | - | 14 | M12×1,5 | 0,18 |
| КМ-12Т | 73 | 37 | 57 | 10 | |||||
| КМ-22Т | 100 | 101 | 99 | 51 | 90 | 17 | 24 | G½ или M20×1,5 | 0,51 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.
Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
| Тип | манометр | КМ |
| вакуумметр | КВ | |
| мановакуумметр | КМВ | |
| Диаметр корпуса | 63 мм | 1 |
| 100 мм | 2 | |
| 150 мм | 3 | |
| Материал корпуса | сталь | 1 |
| нержавеющая сталь | 2 | |
| Присоединение (расположение штуцера) | радиальное | Р |
| осевое | Т | |
| Диапазон показаний давлений, кПа | КМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| КВ | −60...0 / −40...0 / −25...0 / −16...0 / −10...0 / −6...0 | |
| КМВ | −1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
|
| Резьба присоединения | 63 мм | М12×1,5 |
| 100, 150 мм | G½ / М20×1,5 | |
| Класс точности | 63 мм | 1,5 / 2,5 |
| 100, 150 мм | 1,5 |
Пример обозначения:
КМ − 22Р. (0−10 кПа) G½. 1,5| Росма | Wika | Физтех | БД | Юмас | СПЗ |
|---|---|---|---|---|---|
| КМ-11 | 612.20 | НМПф | НМ-63 | МП63Н | — |
| КМ-12 | — | НМПф 63 IP54 | НМ-63 | МП63Н | ДМГ60 |
| КМ-22 | 612.20 | НМПф | НМ-100 | МП100Н | — |
Дополнительные опции
| Наименование услуги | Тип |
|---|---|
| Указатель предельных значений (нержавеющая сталь) | КМ-12, 22, 31 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | КМ, КМВ |
| Кнопочный запорный клапан АГ-М | КМ, КМВ |
| Индивидуальная шкала | КМ-11, 12 |
| КМ-22 | |
| Свидетельство о поверке к нумерованному прибору | КМ, КМВ |
| Протокол поверки к нумерованному прибору | КМ, КМВ |
| Индивидуальный паспорт на нумерованный прибор | КМ, КМВ |
| Первичная заводская поверка | КМ, КМВ |
| Периодическая поверка | КМ, КМВ |
| Пломбировка манометра (под заказ) | КМ-12 |
| КМ-22 | |
| Ремонт | КМ, КМВ |
| Очистка прибора от загрязнений (мазут, краска и пр.) | КМ, КМВ |
