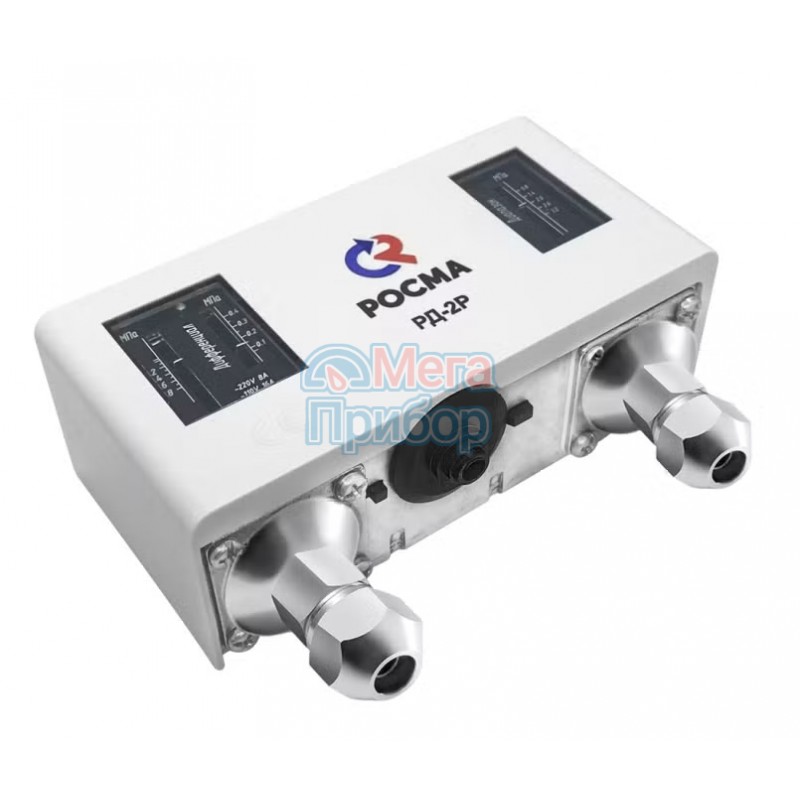

Тип РД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред
|
Рабочий диапазон
Воспроизводимость
±2% Контакты
Однополюсный перекидной контакт Электрические характеристики
8А ~220 В Диапазон рабочих температур, °C
Окружающая среда: -10…+70 Корпус
Алитированная сталь 10, IP44 Крышка
Пластик, цвет белый Штуцер и накидная гайка
Хромированная сталь 10 Кронштейн и механизм
Анодированная сталь 10 Сильфон
Медный сплав Шкала
Алюминий, цвет черный Стекло
Органическое |
Способ присоединения
штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) Варианты монтажа
На приборную панель или с помощью кронштейна Монтаж кабеля
Надежность
100 000 циклов Вес, кг
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; Техническая документация
ТУ 4218-001-4719015564-2010
Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле |
| Тип | Исполнение | Рабочий диапазон давлений, МПа | Резьба присоединения |
|---|---|---|---|
| РД-2Р двойные | IP44 | −0,02…0,8 / 0,8…3,2 | накидная гайка G¼ для крепления капиллярной трубки |
Капиллярные трубки для реле РД-2Р
| Наименование | Резьба присоединения | Длина, м |
|---|---|---|
| Капиллярная трубка для РД-2Р | G¼ - G¼ (внутр. накидная гайка - наруж.) | 1 |
| 1,5 | ||
| 2 | ||
| 3 | ||
| G¼ - G½ или М20×1,5 (внутр. накидная гайка - наруж.) | 1 | |
| 1,5 | ||
| 2 | ||
| 3 |
Дополнительные опции
| Наименование услуги |
|---|
| Повторная настройка реле давления |
Монтаж реле давления РД-2Р выполняется на приборную панель или с помощью кронштейна. Развальцованная капиллярная трубка присоединяется к штуцеру с помощью накидной гайки. Электрический кабель подключается согласно схеме:
Схема подключения электрических контактов представлена также на внутренней стороне крышки изделия.
Техническое обслуживание реле давления (прессостата) в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройку диапазона производится следующим образом:
— вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против часовой стрелки, если необходимо увеличить;
— вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.
Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
— проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
— прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.
| Тип | реле давления | РД-2Р |
| Верхний предел рабочего диапазона, МПа | реле низкого давления / реле высокого давления | 0,8 / 3,2 |
| Резьба присоединения | G¼ | |
| Исполнение | Двойное | |
Пример обозначения: РД-2Р — 0,8 МПа / 3,2 МПа — G¼ Двойное
