Датчик-реле давления ДДМВ-102

Датчики-реле давления ДДМВ-102 (далее – приборы)  предназначены для контроля давления газообразных и жидких сред в системе автоматического контроля, регулирования и управления процессами теплоэнергетики, а также в холодильных и других системах угольных шахт, во взрывоопасных зонах помещений и наружных установок согласно Ex-маркировке, ГОСТ IEC 60079-14, главе 7.3 ПУЭ («Правила устройства электроустановок») и другим нормативным документам, регламентирующих применение электрооборудования во взрывоопасных газовых средах, а также в подземных выработках рудников и угольных шахт и их наземных строениях.

Приборы также предназначены для сигнализаторной установки и работы в условиях, в которых при нормальных условиях эксплуатации отсутствует обдув оболочки пылевоздушными стоками, исключено заряжение оболочки электростатическим электричеством путем трения, электростатической индукции или соприкосновения с заряженными телами.

Контролируемая среда – пресная вода, воздух, хладоны, масла, дизельное топливо и другие жидкости и газы, с вязкостью не более 0,8 Па×с, неагрессивные по отношению к примененным конструкционным материалам.

1. Условное обозначение прибора, нормированный диапазон уставок, основная абсолютная погрешность, разброс срабатываний и предельное значение  зоны возврата приборов соответствует указанному в таблице 1.

Таблица 1

Примечания
1. Настройка прибора на конкретную уставку срабатывания  и на конкретное значение величины зоны возврата (только для приборов с регулируемой зоной возврата) производится предприятием-изготовителем в соответствии с заказом.
Значение уставки выбирается из диапазона уставок с шагом:
– 5 кПа – для ДДМВ-102-01;
– 10 кПа – для ДДМВ-102-02;
– 0,01 МПа – для ДДМВ-102-03, ДДМ-102-04;
– 0,1 МПа  – для ДДМВ-102-05;
– 0,5 МПа  – для ДДМВ-102-06.
2. При отсутствии в заказе значения уставки срабатывания, приборы  настраиваются на предприятии-изготовителе на следующие  уставки  срабатывания внутри соответствующего нормированного диапазона уставок:
– ДДМВ-102-01 – 100 кПа ± 5 кПа;
– ДДМВ-102-02 – 500 кПа ± 25 кПа;
– ДДМВ-102-03 – 0,1 МПа ± 0,012 МПа;
– ДДМВ-102-04 – 0,75 МПа ± 0,15 МПа;
– ДДМВ-102-05 – 1,5 МПа ± 0,25 МПа;
– ДДМВ-102-06 – 3 МПа ± 0,25 МПа.
3. При отсутствии в заказе значения величины зоны возврата (только для приборов с регулируемой зоной возврата), приборы настраиваются на предприятии-изготовителе на минимальную величину зоны возврата.
4. Допускается перенастройка уставки и зоны возврата (только для приборов с регулируемой зоной возврата) у потребителя в пределах значений, указанных в таблице 1.

2. Максимальное рабочее давление контролируемой среды, предельно допускаемое давление контролируемой среды для приборов указаны в таблице 2.

Таблица 2

3. Приборы рассчитаны на работу при нагрузках на контакты, указанных в таблице 3.

Таблица 3

4. Приборы устойчивы к воздействию температуры окружающего воздуха от минус 40 до плюс 70 °С.

6. По защищенности от попадания внутрь пыли и проникновения воды приборы имеют исполнение IP67 по ГОСТ 14254-96.

7. Масса прибора не более 2,2 кг.

Примеры условных обозначений приборов:

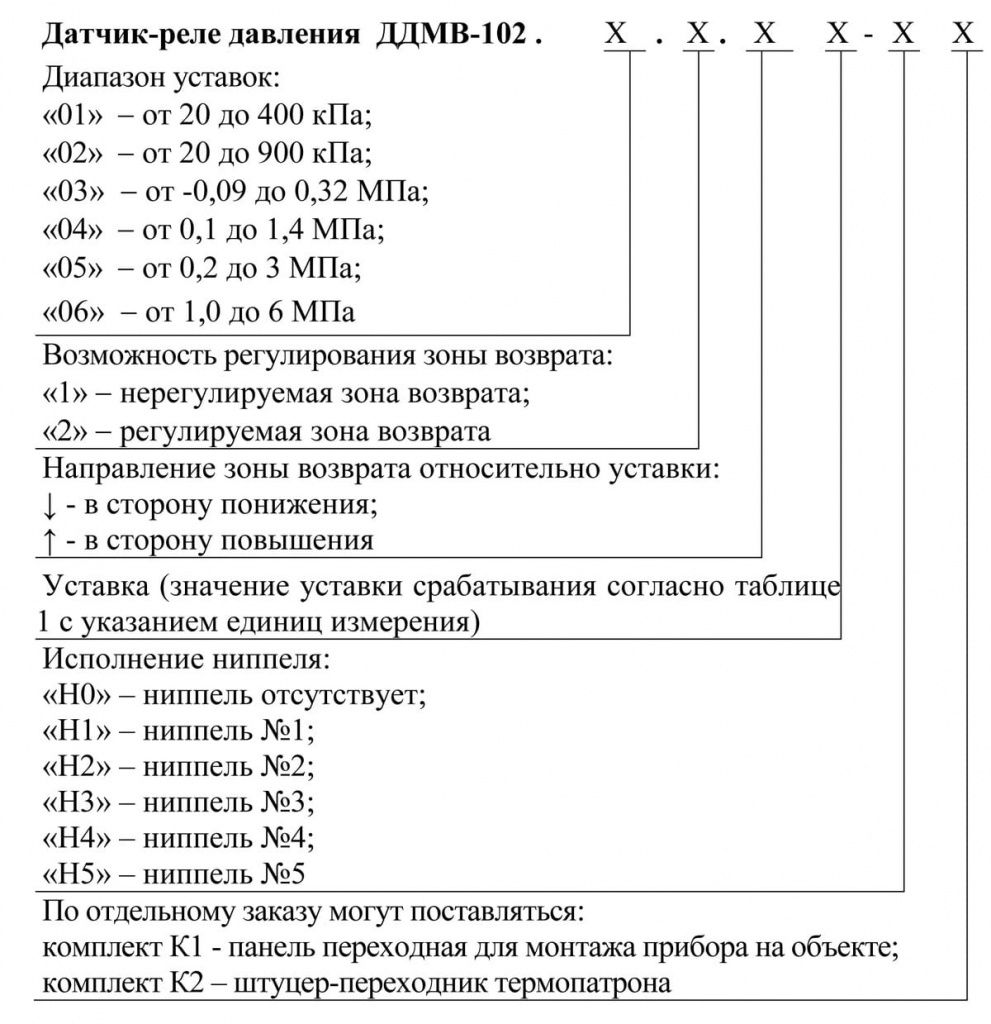

1) прибор ДДМВ-102 с диапазоном уставок от 20 до 900 кПа, с регулируемой зоной возврата, с направлением зоны возврата в сторону повышения давления, с уставкой 100 кПа, ниппель отсутствует
«Датчик-реле давления ДДМВ-102.02.2.↑100 кПа-Н0 ТУ 4218-005-97817222-14»;

2) прибор ДДМВ-102 с диапазоном уставок от 20 до 400 кПа, с нерегулируемой зоной возврата, с направлением зоны возврата в сторону понижения давления, с уставкой 40 кПа, с ниппелем №2, с комплектом монтажных частей К1
«Датчик-реле давления ДДМВ-102.01.1.↓40 кПа-Н2, К1 ТУ 4218-005-97817222-14».
