К концу 2024 года планируется прекращение поставок ПЛК100/150/154. Рекомендуем в новые проекты закладывать современные линейки контроллеров ПЛК200, СПК1хх или программируемые реле ПР102/ПР103/ПР200.

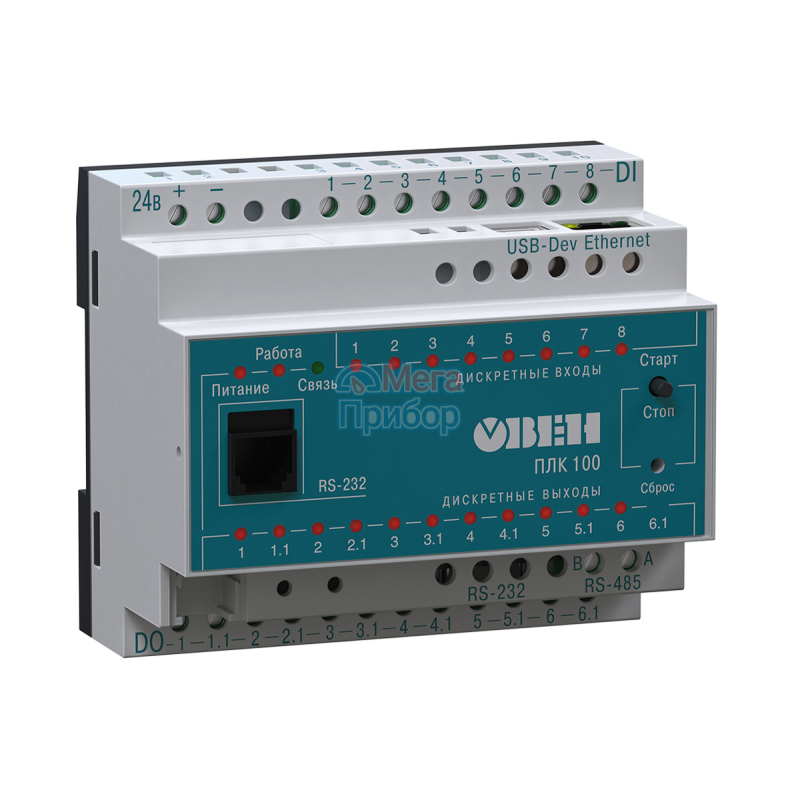

ОВЕН ПЛК100/150/154 – моноблочные контроллеры для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами.
Особенности ПЛК100 / 150 / 154
- Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
- Программирование в среде CODESYS V2.3 через интерфейсы Ethernet, RS-232 Debug и USB Device*.
- Корпус с креплением на DIN-рейку.
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
- Встроенные часы реального времени.
* Интерфейс USB Device предусмотрен только в ПЛК100
Сравнительная таблица ПЛК100, ПЛК150, ПЛК154 и ПР103
| Параметр | ПЛК100 | ПЛК150 | ПЛК154 | |
| Дискретные входы | 8 | 6 | 4 | 16 |
| Дискретные выходы | ПЛК100-24/220.Р: 6 э/м реле ПЛК100-24.К: 12 транзисторных выходов | 4 э/м реле | 4 э/м реле | 10 э/м реле |
| Аналоговые входы | - | 4 | 4 | 6 |
| Аналоговые выходы | - | 2 | 4 | 2 |
| Интерфейсы | Ethernet 100 Ваsе-Т RS-232 RS-232 Debug RS-485 USB 2.0-Device | Ethernet 100 Base-T RS-232 RS-485
| Ethernet 100 Base-T RS-232 RS-485
| Ethernet 100 Base-T 2×RS-485 |
| Напряжение питания | ПЛК100-24: =18...29 В ПЛК100-220: ~90...264 В 47...63 Гц | ~90...264 В 47...63 Гц | ~90...264 В 47...63 Гц | ПР103-24: =9...30 В ПР103-230: ~90...264 В 47...63 Гц |
Функциональные схемы
| Параметр | ПЛК100 | ПЛК150 | ПЛК154 |
| Общие сведения | |||
| Конструктивное исполнение | Корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм | ||
| Степень защиты корпуса | IР20 | ||
| Напряжение питания | ПЛК100-24: =18...29 В ПЛК100-220: ~90...264 В 47...63 Гц | ~90...264 В 47...63 Гц | |
| Потребляемая мощность, не более | ПЛК100-24: 6 Вт1 ПЛК100-220: 10 Вт | 15 ВА | |
| Индикаторы на передней панели | Питание, Связь с CODESYS, Работа пользовательской программы | ||
| Дискр. вх.: 8 шт. Тип Р - 6 шт. | Дискр. вх.: 6 шт. | ||
| Ресурсы | |||
| Центральный процессор | 32-разрядный RISC-процессор 200 МГц | ||
| Объем ОЗУ (SDRAM) | 8 Мб | ||
| Объем Flash-памяти | 4 Мб2 | ||
| Размер Retain-памяти (EEPROM) | до 16 Кбайт 3 | ||
| Время выполнения цикла ПЛК | Минимальное 250 мкс (нефиксированное), | ||
| Дискретные входы | |||
| Количество | 8 | 6 | 4 |
| Гальваническая развязка | есть, групповая | ||
| Электрическая прочность изоляции | 1,5 кВ | ||
| Максимальная частота сигнала, подаваемого на дискретный вход: | |||
| - программная обработка | 1 кГц | ||
| - аппаратный счетчик | 10 кГц | ||
| - обработчик энкодера | 1 кГц | ||
| Дискретные выходы | |||
| Количество | ПЛК100-24/220.Р: 6 э/м реле ПЛК100-24.К: 12 транзисторных выходов | 4 э/м реле | |
| Ток коммутации | ПЛК100-24/220.Р: 4 А ПЛК100-24.К: 150 мА | 2 А | |
| Гальваническая развязка | есть, индивидуальная | ||
| Электрическая прочность изоляции | 1,5 кВ | ||
| Аналоговые входы | |||
| Количество | - | 4 | |
| Типы поддерживаемых сигналов | - | 0...1 В, 0...10 В, –50...+50 мВ | |
| Типы поддерживаемых датчиков | - | Термосопротивления Cu50, 50М, Pt50, 50П, Термопары ТХК (L), ТЖК (J), ТНН (N), ТХА (K), | |
| Разрядность АЦП | - | 16 бит | |
| Внутреннее сопротивление аналогового входа: | |||
| - в режиме измерения тока | - | 50 Ом | |
| - в режиме измерения напряжения | 10 кОм | ||
| Время опроса одного входа | - | 0,5 с | |
| Предел основной приведенной погрешности | - | ±0,5 % | |
| Гальваническая изоляция | - | отсутствует | |
| Аналоговые выходы | |||
| Количество | - | 2 | 4 |
| Разрядность ЦАП | - | 10 бит | |
| Тип выходного сигнала | - |
| |
| Питание аналоговых выходов | - | встроенное | |
| Гальваническая изоляция | - | есть, групповая | |
| Электрическая прочность изоляции | - | 1,5 кВ | |
| Интерфейсы | |||
| Ethernet 100 Base-T | + | + | + |
| RS-232 (DB9) | + | - | - |
| RS-232 Debug | + | + | + |
| RS-485 | + | + | + |
| USB 2.0 Device | + | - | - |
1 – Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
2 – Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
3 – Настраивается пользователем, по умолчанию доступно 4 Кбайт, максимальный объем 16 Кбайт.
