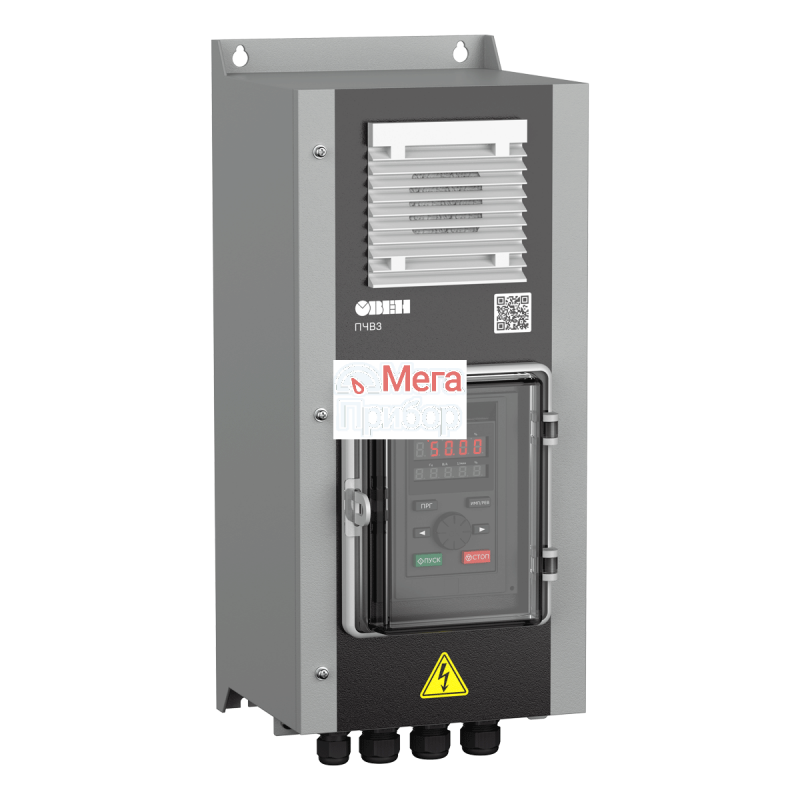

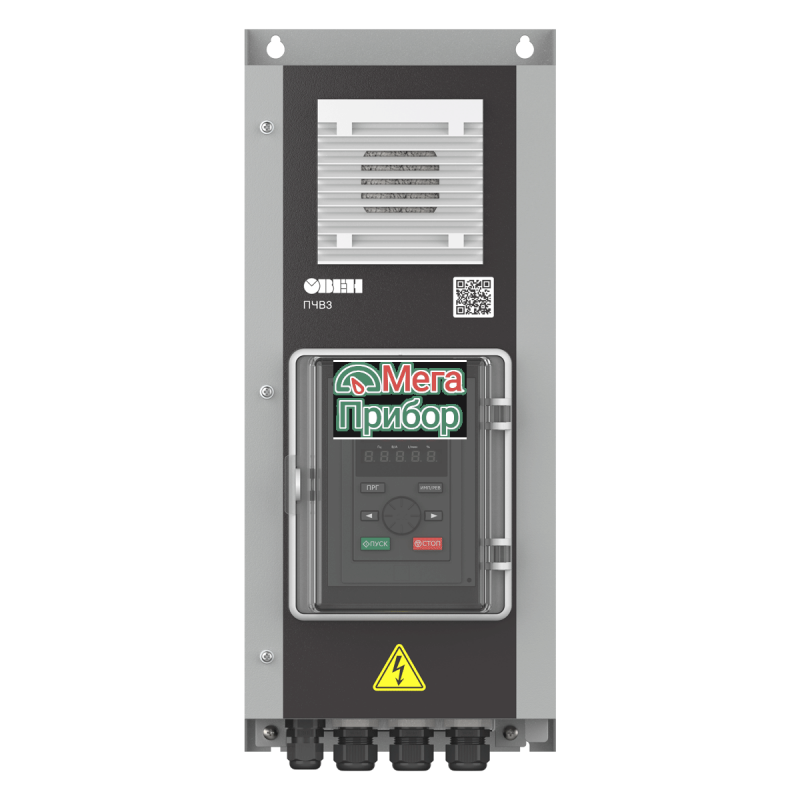

Частотный преобразователь ПЧВ3 [М01] со степенью защиты IP54

Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.

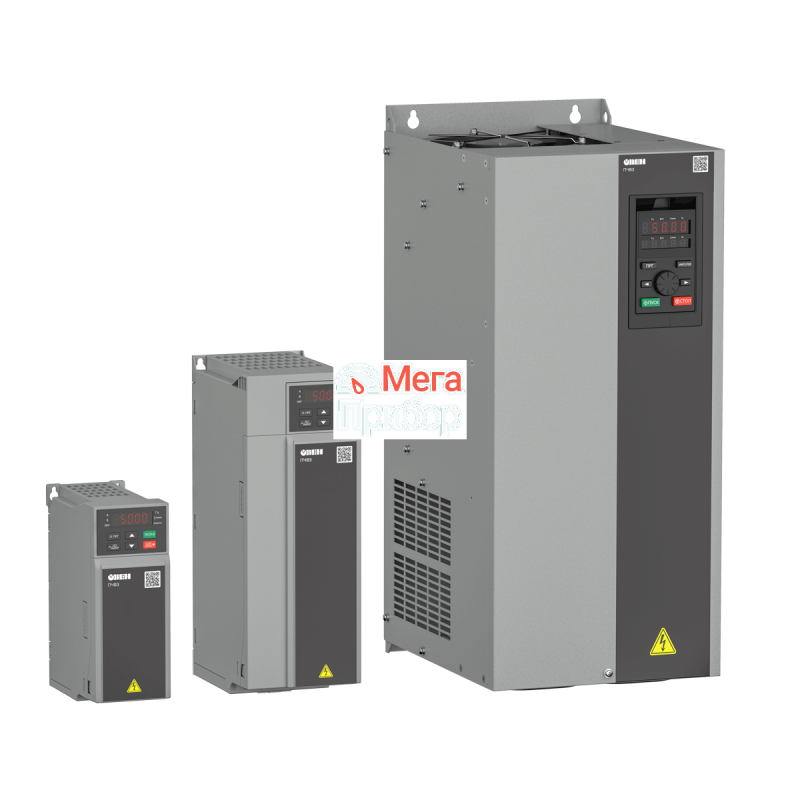

Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 27 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 450 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.

Основные особенности преобразователя

• Самые компактные ПЧ в своем классе.
• Расширенное климатическое исполнение до 50 °С.
• Монтаж «стенка к стенке» без зазоров.
• Встроенная лицевая панель оператора.
• Быстросъёмный вентиляторы охлаждения.
• Повышенный гарантийный срок.
• Удобная интеграция в современные системы управления и диспетчеризации.
• Дополнительные платы расширения:
  • для работы с энкодерами (5 В/12 В);
  • для работы с резольверами;
  • для работы по протоколу PROFIBUS;
  • для работы по протоколу PROFINET;
  • для работы по протоколу CANopen;
  • для работы по протоколу EtherCAT;
  • для работы по протоколу Modbus TCP;
  • для расширения входов/выходов.

Основные функции преобразователя частоты

• Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
• Автоматическая адаптация двигателя без вращения.
• Автоматическая оптимизация энергопотребления.
• Компенсация нагрузки и скольжения.
• Возможность динамического торможения, в том числе с применением тормозных резисторов.
• Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
• Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
• Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
• Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
  • Контроль напряжения сети/цепи АД.
  • Перегрузка/перегрев ПЧВ/АД.
  • Изоляция/пробой ПЧВ/АД.
  • Защита от обрыва фазы питания/фазного провода двигателя;

Основные параметры

• Питание 3×380 В (0,75…450 кВт).
• Выходная частота до 299 Гц.
• Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
• Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
• Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.

Комплектация

• Преобразователь частоты
• Локальная панель оператора (встроенная)
• Краткое руководство (КР)
• Паспорт
• Гарантийный талон
