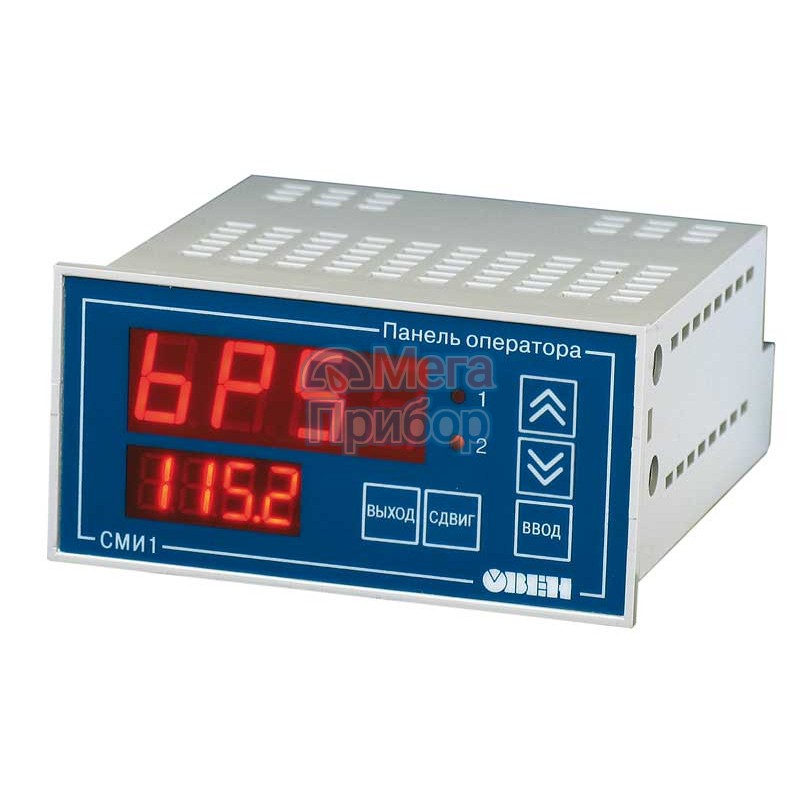

Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus RTU/ASCII, ОВЕН).
Поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН Мх110, а также с контроллерами и модулями других производителей.
Компактное конструктивное исполнение для удобства размещения в щитах и пультах управления – щитовой корпус типа Щ2.
Основные функциональные возможности
- Работа в сети RS-485 И RS-232 по протоколам ОВЕН, Modbus ASCII, Modbus RTU
- Работа в режимах Master, Slave, в том числе с использованием сетевых входов при работе по протоколу ОВЕН
- Отображение данных, полученных из сети, на цифровых индикаторах (значения 4 параметров)
- Редактирование значений параметров и передача их в сеть
- 6 дискретных входов для подключения датчиков типа «сухой контакт» или транзисторных ключей n-p-n типа с открытым коллектором
- Напряжение питания ~220 В или =24 В
- Бесплатная программа «Конфигуратор СМИ1»
- Помехоустойчивость благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц
| Наименование | Значение | |
| СМИ1-24 | СМИ1-220 | |
| Дисплей | ||
| Индикатор | Два четырехразрядных семисегментных, два светодиода | |
| Количество кнопок | 5 | |
| Входы | ||
| Количество дискретных входов | 6 | |
| Тип дискретного входа | Сухой контакт или транзисторный n-p-n-ключ | |
| Интерфейсы | ||
| RS-232, RS-485 | 1 × RS-232 (RJ12), 1 × RS-485 - для подключения устройств и конфигурации прибора Сигналы RS-232 – RxD, TxD, GND, сигналы RS-485 – A, B Гальваническая изоляция между схемой прибора и интерфейсом RS-485 составляет 1500 В. Поддерживаемые скорости: 2400, 4800, 9600, 14 400, 19 200, 28 800, 38 400, 57 600, 115 200 бит/c Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master/Slave) | |
| Питание | ||
| Тип питающего напряжения | Постоянное | Переменное |
| Диапазон питающего напряжения, В | 19…29 | 90…245 |
| Номинальное напряжение питания, В | 24 | 220 |
| Потребляемая мощность, ВА, не более | 6 | |
| Напряжение изоляции, В | 500 | 1500 |
| Корпус | ||
| Конструктивное исполнение | Для щитового крепления Щ2 | |
| Тип вентиляции | Естественная вентиляция | |
| Габаритные размеры (ширина × высота × глубина), мм | (96 × 48 × 100) ± 1 | |
| Степень защиты корпуса со стороны лицевой панели | IP65 | |
| Общие характеристики | ||
| Рабочая температура, °C | -20…+70 | |
| Рабочая влажность, %, не более | 80 (без конденсации) | |
| Масса, кг, не более | 0,5 | |
| Прикладное ПО | Конфигуратор СМИ1 | |
