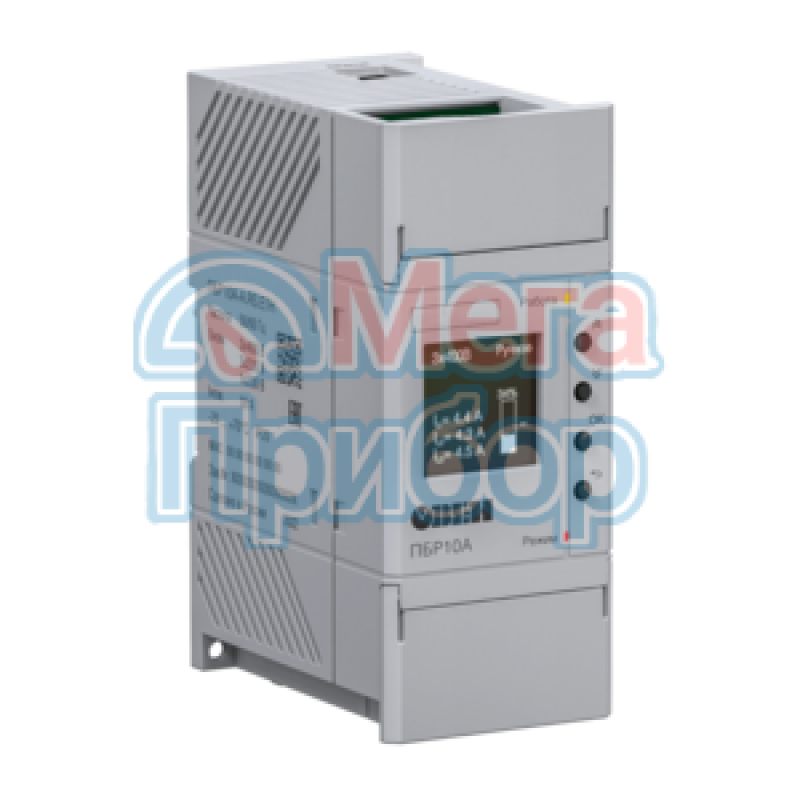

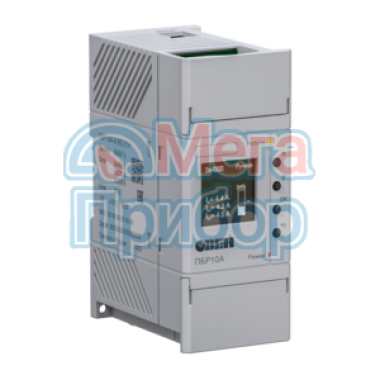

Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.
Преимущества
- OLED-дисплей с понятной индикацией.
- Компактный корпус.
- Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet).
- Сохранение журнала событий.
- Разделение уровня доступов в меню.
- USB-порт для настройки пускателя.
Основные параметры
|
Параметр |
Характеристика |
|
Напряжение питания двигателя |
|
|
Номинальный ток двигателя |
До 10 А |
|
Пуск |
Плавный пуск с байпасными реле (время пуска 100 мс) |
|
Управление |
|
|
Степень защиты корпуса |
IP20 |
Применение ПБР10А в системе водоснабжения
Применение ПБР10А в нефтяной промышленности
При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.
|
Параметр |
Значение |
|
Питание |
|
|
Напряжение питания переменного |
1×230 В 2×230 В 3×400 В |
|
Частота питающего напряжения |
50(±3), 60(±3) Гц |
|
Нагрузка |
|
|
Максимальный ток |
10 А |
|
Максимальное количество пусков электродвигателя в час |
630 |
|
Аналоговый вход |
|
|
Количество |
2 |
|
Тип входов |
0…10 В, 2…10 В, 0…20 мА, 4…20 мА, 0…5 мА |
|
Номинальное значение входного сопротивления |
40 кОм (0…10 В, 2…10 В) 125 Ом (0…20 мА, 4…20 мА, 0…5 мА) |
|
Дискретный вход |
|
|
Количество |
5 |
|
Тип входов |
Цифровой |
|
Напряжение: |
|
|
«Логической единицы» |
15…30 В |
|
«Логического нуля» |
-3…5 В |
| Минимальная длительность импульса | 1 мс |
|
Аналоговый выход (опционально) |
|
|
Количество |
1 |
|
Тип выхода |
0…1 В, 0…10 В, 0…20 мА, 4…20 мА |
|
Дискретный выход |
|
|
Количество |
1 |
|
Тип выхода |
Релейный, НО |
|
Тип нагрузки |
Резистивная |
|
RS-485 |
|
|
Максимальная скорость обмена |
115200 Кбит/с |
|
Максимальная длина линии связи |
1200 м |
|
Протокол обмена |
Modbus RTU |
|
Ethernet |
|
|
Скорость обмена |
10/100 Мбит/с |
|
Протокол обмена |
Modbus TCP |
|
USB |
|
|
Версия |
2.0 |
|
Тип разъема |
MicroUSB |
|
Корпус |
|
|
Степень защиты корпуса |
IP20 |
Полный список технических характеристик вы сможете найти в руководстве по эксплуатации.
Схемы подключения силовых клеммников при работе с однофазным (1) и трехфазным (2) двигателем
Схемы подключения аналоговых входов/выхода с сигналом типа ток (1) и напряжение (2)
Схемы подключения дискретных входов к внешнему источнику питания (1) и ВИП (2)
Схема подключения дискретного выхода
Схема подключения интерфейса RS-485
Схема подключения PTC-датчика
Назначение контактов клеммника
