С 28 декабря 2023 года модификации ТРМ202 снимаются с производства.
В новые проекты рекомендуем рассматривать приборы 2ТРМ1.У2, расширяющие функционал старых линеек и обладающие рядом улучшенных технических характеристик. Основные отличительные особенности приборов приведены в таблице.
Сравнительная таблица линеек
| Отличительный критерий | ТРМ202 | 2ТРМ1.У2 |
| Корпус |  |  |
| Кнопки управления | Три | Четыре |
| Клеммная колодка | Лепестковая | Лифтовая |
| Высота индикатора | 14 мм | 20 мм |
| Монтаж в щит | Одна плоскость, штыревой зацеп | Одна или две плоскости, «трещетка» |
| Шунт для входных сигналов тока | Внешний | Встроенный |
| Шаблон под вырез для щитовых исполнений в комплекте | Нет | Есть |
| Корпусное исполнение Щ5, 48×48 мм | Нет | Есть |
| Корпусное исполнение Н2, 105×105 мм | Есть | Нет |
| Ручной режим управления | Только с ПК | С ПК и с лицевой панели прибора |
| Контроль аварии LBA | Нет | Есть |
| Встроенный источник питания 24 В | Нет | Есть (только для исполнения без RS-485) |
| Шаблоны для диспетчеризации в среде MasterSCADA 3/4D | Нет | Есть |
| Конфигуратор | Есть | Есть |
| Исполнение на -40 °С | Нет | Да |
| Поддержка высокоомных датчиков термосопротивления (НСХ 500 Ом и 1000 Ом) | Нет | Есть |

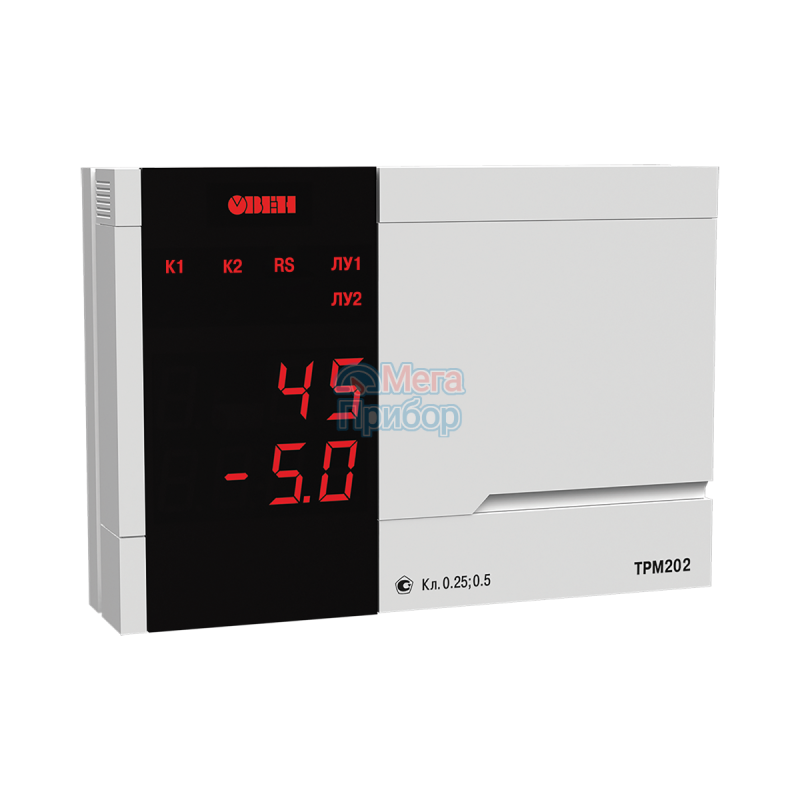

Терморегулятор ОВЕН ТРМ202 – аналог ОВЕН 2ТРМ1 с интерфейсом RS -485.
Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2
Функциональные возможности измерителя-регулятора ТРМ202
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности и др. Можно подключать два датчика разного типа
- Два независимых канала регулирования измеряемых величин по двухпозиционному закону или аналоговому П-закону
- Регулирование и одновременная регистрация измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства
- Одноканальное трехпозиционное регулирование (с двумя разными уставками)
- Вычисление и регулирование разности измеряемых величин
- Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода)
- Встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU)
- Конфигурирование на ПК или с лицевой панели прибора
- Быстрый доступ к изменению уставок с лицевой панели прибора
- Уровни защиты настроек прибора для разных групп специалистов
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ202: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.
Питание
| Напряжение питания | 90…245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
Универсальные входы
| Количество универсальных входов | 2 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа | 1 с |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности: | |
| – для термометров сопротивления | ±0,25 % |
| – для остальных видов сигналов | ±0,5 % |
Выходы
| Количество выходных устройств | 2 |
Интерфейс связи
| Тип интерфейса | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
| Габаритные размеры и степень защиты корпуса | |
| Щитовой Щ1 | 96×96×70 мм, IP54* |
| Щитовой Щ2 | 96×48×100 мм, IP54* |
| Настенный Н | 130×105×65 мм, IP44 |
| Настенный Н2 | 150×105×35 мм, IP20 |
| * со стороны передней панели | |
Характеристики выходных устройств
| Обозн. | Тип выходного устройства (ВУ) | Электрические характеристики |
| Р | электромагнитное реле | 8 А при 220 В, cos φ > 0,4 |
| К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В пост. тока |
| С | симисторная оптопара | 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 0…1000 Ом, |
| У | цифроаналоговый преобразователь «параметр–напряжение 0...10 В» | нагрузка не менее 2 кОм, |
| Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, |
Характеристики измерительных датчиков
| Код in.t | Тип датчика | Диапазон измерений |
| r385 | ТСП50 W100 = 1.385 | –200…+750 °С |
| r.385 | ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
| r391 | ТСП50 W100 = 1.391 | –200…+750 °С |
| r.391 | ТСП100 W100 = 1.391 | –200…+750 °С |
| r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
| r426 | ТСМ50 W100 = 1.426 | –50…+200 °С |
| r.426 | ТСМ100 W100 = 1.426 | –50…+200 °С |
| r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
| r428 | ТСМ50 W100 = 1.428 | –190…+200 °С |
| r.428 | ТСМ100 W100 = 1.428 | –190…+200 °С |
| E_A1 | термопара ТВР (А-1) | 0…+2500 °С |
| E_A2 | термопара ТВР (А-2) | 0…+1800 °C |
| E_A3 | термопара ТВР (А-3) | 0…+1800 °C |
| E_ _b | термопара ТПР (В) | +200…+1800 °C |
| E_ _J | термопара ТЖК (J) | –200…+1200 °С |
| E_ _K | термопара ТХА (K) | –200…+1300 °С |
| E_ _L | термопара ТХК (L) | –200…+800 °С |
| E_ _n | термопара ТНН (N) | –200…+1300 °С |
| E_ _r | термопара ТПП (R) | 0…+1750 °C |
| E_ _S | термопара ТПП (S) | 0…+1750 °C |
| E_ _t | термопара ТМК (Т) | –200…+400 °C |
| i 0_5 | ток 0…5 мА | 0…100 % |
| i 0.20 | ток 0…20 мA | 0…100 % |
| i 4.20 | ток 4…20 мА | 0…100 % |
| U-50 | напряжение –50…+50 мВ | 0…100 % |
| U0_1 | напряжение 0…1 В | 0…100 % |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +35 °С) | 30...80 % |
