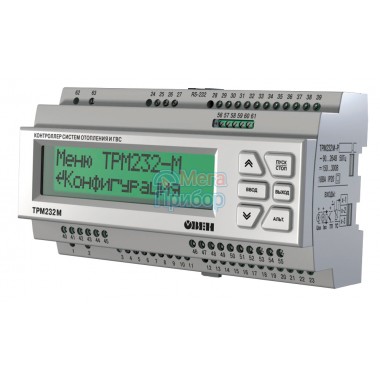

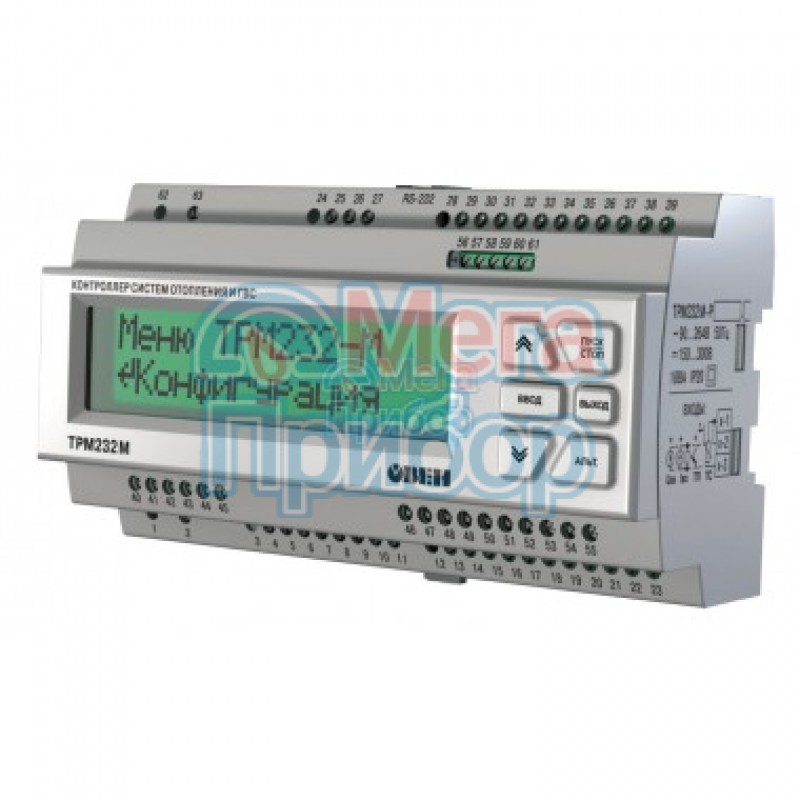

ТРМ232М контроллер для отопления и ГВС с управлением насосами

Напряжение питания

- переменный ток: 90...264 В, 47... 63 Гц

- постоянный ток: 150...300 В

Потребляемая мощность

- переменный ток: не более 18 ВА

- постоянный ток: не более 12 Вт

Параметры встроенного вторичного источника питания

выходное напряжение 24±3 В
ток нагрузки не более 180 мА

Гальваническая изоляция

Есть

Электрическая прочность изоляции

1780 В

Интерфейс связи

RS-485, RS-232

Режим работы

Slave

Протоколы передачи данных

ОВЕН, Modbus ASCII, Modbus RTU

Скорости передачи данных

RS-485 – 2400...115200 бит/с

RS-232 – 115200 бит/с

Тип используемого кабеля

RS-485 – витая пара

RS-232 – КС1 для связи с ПК

Гальваническая развязка

RS-485 – 1780 В

RS-232 – 300 В

Программирование

• программа «Конфигуратор ТРМ232М»
• с лицевой панели прибора

Интерфейс для программирования

RS-232

Интерфейс для обновления встроенного программного обеспечения

DBGU

Тип дисплея

текстовый монохромный ЖКИ с подсветкой

Количество знакомест

2×16 символов

Количество кнопок

6

Дополнительное оборудование

• часы реального времени с автономным питанием
• встроенный источник звукового сигнала

Тип корпуса

корпус для крепления на DIN-рейку шириной 35 мм

Габаритные размеры прибора

(157×86×58) ±1 мм

Степень защиты корпуса
(со стороны лицевой панели)

IP20

Масса прибора

не более 0,5 кг

Температура окружающего воздуха

-10…+55 °С

Количество аналоговых входов

8

Типы подключаемых датчиков

- термосопротивления ТСМ/ТСП/ТСН

- термопары ТХК, ТХА

- унифицированные сигналы тока/напряжения/сопротивления

Время опроса входа:

– температуры ГВС (среднее)

0,8 с

– остальных входов (среднее)

10,5 с

Предел основной приведенной погрешности

• ±0,5 %  – для ТП
• ±0,25 % – для ТС и унифицированных сигналов

Количество дискретных входов

8

Подключаемые входные устройства

• датчики типа «сухой контакт»
• коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Максимальная частота входного сигнала

50 Гц

Уровень сигнала «логической единицы» / ток в цепи

15...30 В / 5...10 мА

Уровень сигнала «логического нуля»  / ток в цепи

-3...5 В / не более 1,5 мА

Мин. длительность входного импульса

5 мс

Гальваническая развязка

групповая (по 4 входа)

Электрическая прочность изоляции

1780 В (между группами и другими цепями)

Количество собственных выходов контроллера

6, из них:

• выходы 1, 2 – дискретные (э/м реле)
• выходы 3...6 – по заказу:
  – 4 дискретных выхода типа Р (э/м реле)
  – 2 аналоговых выхода (выходы 3, 5) типа У, И (ЦАП 0...10 В, 4...20 мА), при этом выходы 4, 6 не установлены

Типы выходных элементов и их характеристики

см. таблицу «Характеристики выходных элементов»

Гальваническая развязка

есть, индивидуальная

Электрическая прочность изоляции

1780 В

Дополнительные дискретные выходные элементы

8 э/м реле – при подключении модуля МР1

ТСПPt50, Pt100 (α=0,00385 °С^-1)

-200…+750 °С

0,1 °С

ТСП50П, 100П (α=0,00391 °С^-1)

-200…+750 °С

ТСМCu50, Cu100 (α=0,00426 °С^-1)

-50…+200 °С

ТСМ50М, 100М (α=0,00428 °С^-1)

-190…+200 °С

ТСПPt500, Pt1000 (α=0,00385 °С^-1)

-200…+650 °С

ТСП500П, 1000П (α=0,00391 °С^-1)

-200…+650 °С

ТСН1000Н (α=0,00617 °С^-1)

-60…+180 °С

термопара ТХК (L)

-200…+800 °С

термопара ТХА (K)

-200…+1300 °С

ток 0…5 мА

0…100 %

0,1 %

ток 0…20 мA

ток 4…20 мА

напряжение 0…1 В

резистивный 40...900 Ом

резистивный 40...2000 Ом

Р

электромагнитное реле

4 А при 220 В 50Гц

(cos φ ≥0,4)

У

цифроаналоговый преобразователь

«параметр–напряжение» 0…10 В

питание от встроенного источника 24 В,

сопротивление нагрузки более 2 кОм
