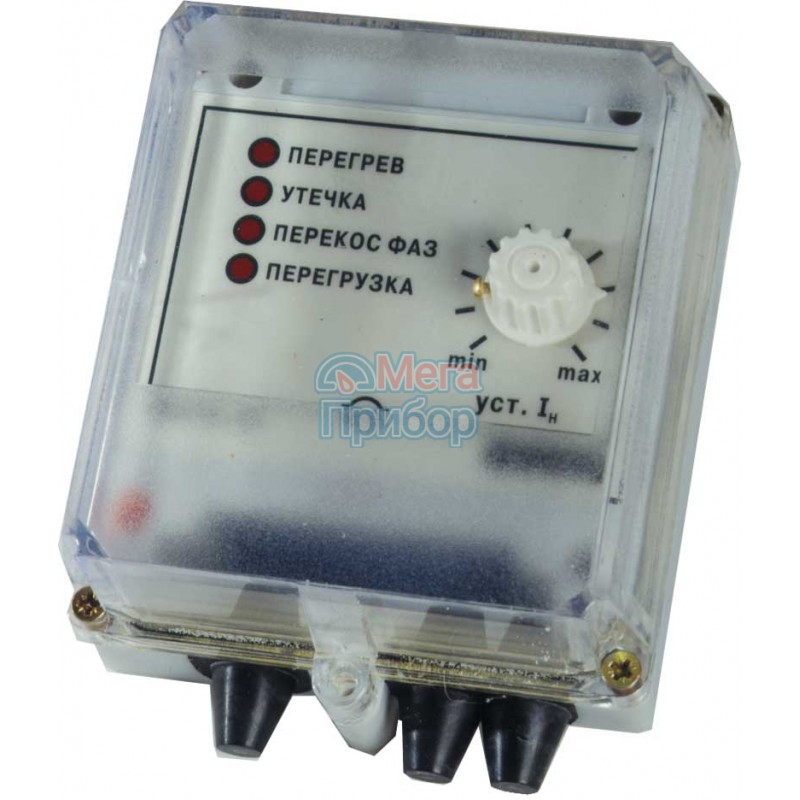

Прибор УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.
Прибор выпускается в корпусе настенного крепления типа Н.
Функциональные возможности
- Защитное отключение управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:
- обрыв или перекос фазы питающей сети;
- превышение током, потребляемым электродвигателем, номинального значения;
- перегрев обмотки статора.
- Блокировка пуска электродвигателя при нарушении изоляции обмотки статора в начале работы
| Напряжение питания прибора | 190...240 В |
| Потребляемая мощность | не более 5 Вт |
| Мощность защищаемого электродвигателя | 1,6...160 кВт |
| Допустимый ток нагрузки на контактах встроенного э/м реле | 1,5 (2,5) А при 220 В |
| Время подготовки устройства к работе | не более 10 с |
| Максимальная длина линии: | |
| – между устройством и датчиком температуры (при сопротивлении линии не более 5 Ом) | не более 300 м |
| – между устройством и трансформаторными датчиками тока | не более 15 м |
| Температура защитного отключения электродвигателя | 80...90 °С |
| Время срабатывания устройства: | |
| – при обрыве фазы | 4...12 с |
| – при перегрузке по току в 1,5 раза | 30...60 с |
| – при перегрузке по току в 4 раза | 8...24 с |
| Тип корпуса | настенный Н |
| Габаритные размеры корпуса | 130×105×65 мм |
| Степень защиты корпуса | IP44 |
Условия эксплуатации
| Температура окружающего воздуха | +5...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °С) | 30...80 % |
