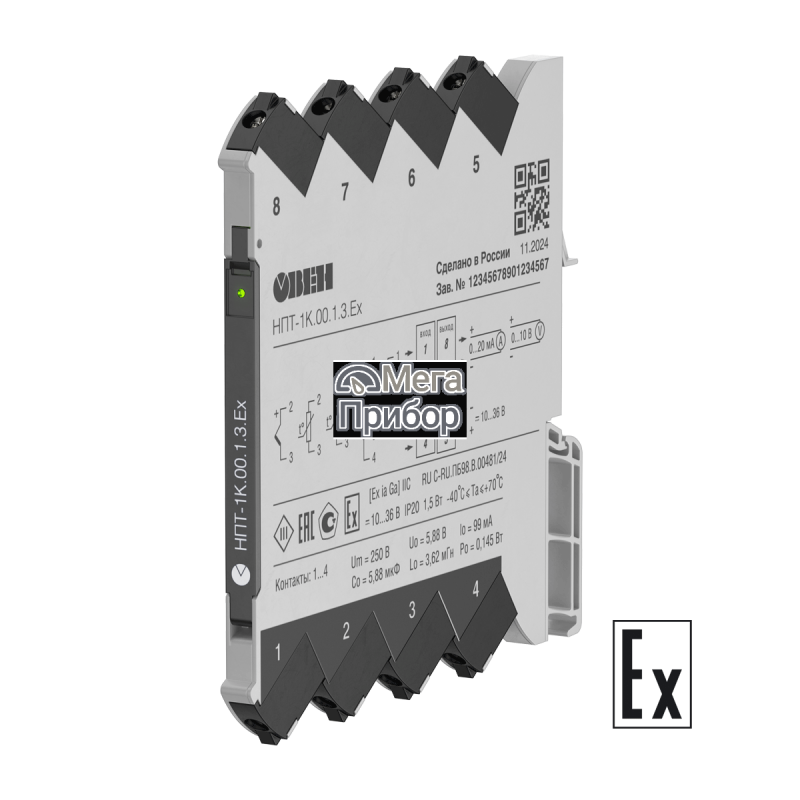

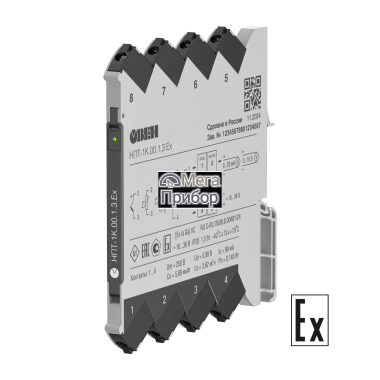

НПТ-1К Ex - активный барьер искрозащиты для термопар, термосопротивлений, потенциометров и сопротивлений, преобразующий их сигналы в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.
Применяются в системах, где присутствуют взрывоопасные газовые среды (Ga).
Преобразователь легко интегрируется в системы промышленной автоматизации. Благодаря компактному корпусу НПТ-1К Ех занимает минимум места на дин-рейке - всего 6,1 мм.
НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.
Является средством измерения.
Межповерочный интервал - 2 года.
Преимущества
Ультратонкий корпус
Ширина корпуса всего 6,1 мм позволяет экономить место на DIN-рейке и устанавливать больше устройств в шкафу управления.
Установка вплотную
Преобразователи можно монтировать вплотную друг к другу на DIN-рейке без риска перегрева. Устройство стабильно работает в широком диапазоне температур от -40 до +70 °C, что удобно для применения в разных условиях эксплуатации.
Сертификация в ФГИС АРШИН
Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.
Поддержка 4-проводной схемы подключения
Обеспечивает высокую точность измерений за счет компенсации сопротивления проводов - особенно актуально при работе с термопреобразователями на больших расстояниях.
Простота настройки
Конфигурирование осуществляется через ПК с использованием собственного конфигуратора.
Возможности
НПТ-1К поддерживает настройку:
- Типа подключенного сенсора
- Схема подключаемого сенсора: 2, 3, 4 проводная
- Выбор выходного сигнала по току или напряжению
- Задание выходного сигнала при аварии
- Задание диапазона преобразования
Это обеспечивает гибкость при интеграции в различные системы автоматизации.
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Питание прибора
Номинальное значение напряжения питания постоянного тока |
=24 В |
||
Диапазон допустимых напряжений питания постоянного тока |
10…36 В |
||
Гальваническая развязка питания от входов/выходов |
2500 В |
||
Тип подключения питания |
Отдельными проводами |
Подключение датчиков и характеристики входных сигналов
Тип датчика |
ТС, ТП, сопротивление, потенциометры |
||
Схем подключения ТС |
2, 3, 4 - w |
||
Гальваническая развязка домена «входы» от домена «выходы» |
2500 В |
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя |
Ток |
4…20, 0…20, 0…5 мА |
|
Напряжение |
0…10, 2…10, 0…5 В |
||
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
Ток |
4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА |
|
Напряжение |
0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В |
||
Функция преобразования входных сигналов |
Линейная |
||
Допустимое сопротивление нагрузки |
Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения |
Время
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
15 мин. |
||
Время установления выходного сигнала после изменения входного сигнала, не более |
2 с |
||
Питание выходного сигнала |
От встроенного источника |
Настройки устройства
Разъем для конфигурирования |
Micro Usb |
|
ПО для конфигурирования |
Конфигуратор НПТ v4.1.0.742 |
Метрологические характеристики
Основная приведенная погрешность преобразования, не более |
- при работе с ТС |
0,25 % |
|
- при работе с ТП |
0,5 % |
||
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более |
- при работе с ТС |
0,125 % |
|
- при работе с ТП |
0,25 % |
Габаритные размеры
Габаритные размеры |
(6,1×113×115) ± 1 мм |
|
Степень защиты корпуса |
IP20 |
|
Степень защиты клемм |
IP20 |
|
Масса в упаковке, не более |
0,2 кг |
Условия эксплуатации
Диапазон рабочих температур |
-40…+70 °С |
|
Относительная влажность воздуха, не более |
95 % |
|
Атмосферное давление |
84…106,7 кПа |
|
Устойчивость к механическим воздействиям |
Группа №2 по ГОСТ Р 52931 |
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
Параметры взрывозащиты
Маркировка |
[Ex ia Ga] IIC |
Максимальные значения для подключения по цепи датчика |
|
Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В |
250 |
Максимальное выходное напряжение, Uo, В |
5,88 |
Максимальный выходной ток, Io, мА |
99 |
Максимальная выходная мощность, Ро, Вт |
0,145 |
Максимальная внешняя емкость, Со, мкФ |
5,88 |
Максимальная внешняя индуктивность, Lo, мГн |
3,62 |
Схема подключения НПТ-1К.00.1.3.Ех
Термометры сопротивления по ГОСТ 6651 |
||
Тип |
Диапазон преобразования |
|
Макс. |
Мин. |
|
Cu50 |
-50…+200 °С |
50 °С |
50М |
-180…+200 °С |
50 °С |
Pt50 |
-200…+750 °С |
100 °С |
50П |
-200…+750 °С |
100 °С |
Сu100 |
-50…+200 °С |
50 °С |
100M |
-180…+200 °С |
50 °С |
Pt100 |
-200…+750 °С |
100 °С |
100П |
-200…+750 °С |
100 °С |
100H |
-60…+180 °С |
50 °С |
Термопары по ГОСТ Р 8.585 |
||
TХК (L) |
-200…+800 °С |
400 °С |
TЖК (J) |
-200…+1200 °С |
500 °С |
TНН (N) |
-200…+1300 °С |
500 °С |
TХА (К) |
-200…+1300 °С |
500 °С |
TПП (S) |
0…+1750 °С |
400 °С |
TПП (R) |
0…+1750 °С |
500 °С |
ТПР (В) |
+200…+1800 °С |
700 °С |
TВР (А-1) |
0…+2500 °С |
600 °С |
ТВР (А-2) |
0…+1800 °С |
600 °С |
ТВР (А-3) |
0…+1800 °С |
600 °С |
ТМК (Т) |
-200…+400 °С |
300 °С |
Термопары по DIN 43710 |
||
Typ L |
-200…+900 °С |
400 °С |
Потенциометр |
||
R<1 кОм |
0…100 % |
10 % |
Сопротивление |
||
R<1 кОм |
0…1000 Ом |
100 Ом |
НПТ-1К.Eх, активный барьер искрозащиты, барьер искрозащиты, НПТ 1 К. Eх, НПТ-1К.- Eх
