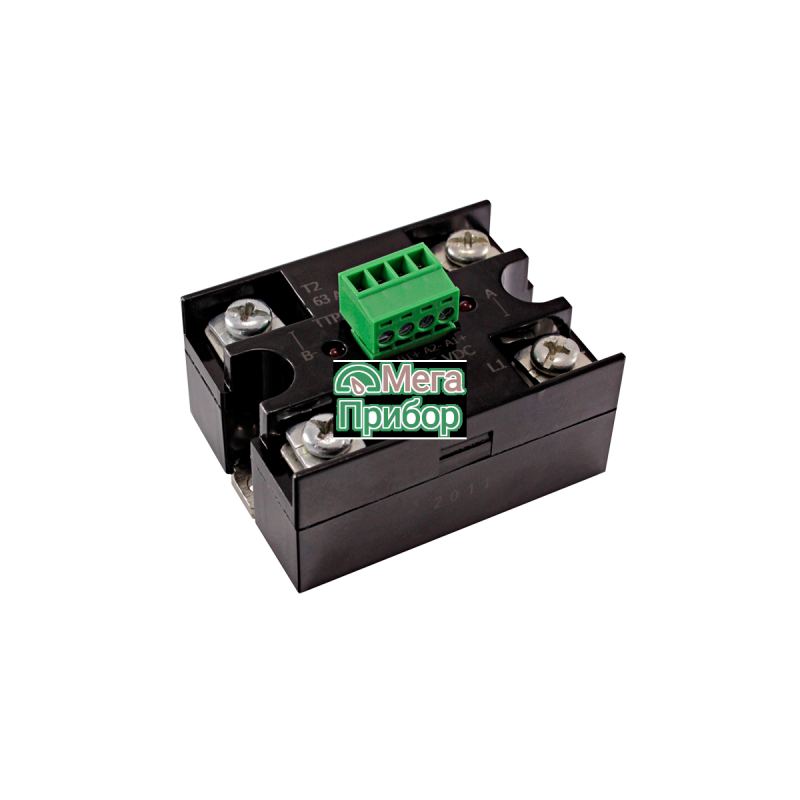

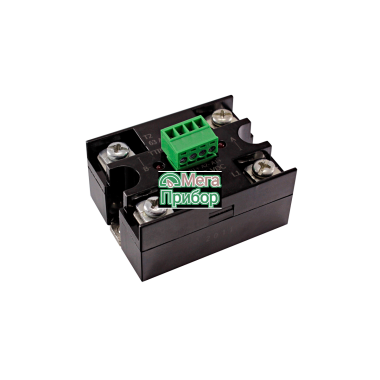

ТТР2-МА...-Л2Д твердотельные реле двухканальные

Производитель: Овен

Модель: ТТР2-МА...-Л2Д

Выберите параметры интересующей вас модели

Вариант

Цена от 6234 руб. с НДС *

*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

Двухканальные ТТР переменного тока с контролем перехода фазы через «ноль», сигнал управления – 7,5...30 VDC.

Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра		Режим измерения
		не менее	не более
Ток утечки на выходе в выключенном состоянии (пиковое значение), мА	Iут.вых		±1,0	Uвх =1,6 В; Uком =±800 В
Выходное остаточное напряжение (пиковое значение), В	Uос		1,5	Uвх =7,5 В; Iком=~25, 50 А
			1,6	Uвх =7,5 В; Iком=~63 А
Входной ток, мА	Iвх	5	8	Uвх =7,5 В
		22	28	Uвх =25 В
Напряжение запрета включения, В	Uз		40	Uвх =7,5 В
Время включения/выключения, мс	tвкл/tвыкл		10/10	Uвх =7,5 В; Uком =60 В; Rн =100 Ом; fком =50 Гц

Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра
Наименование параметра, единица измерения	Буквенное обозначение	не менее	не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В	Uпик		±800
Коммутируемое напряжение, среднеквадратичное значение, В	Uком	~24	~510
Напряжение питания (постоянного и переменного тока), В	Uпит	20	30
Входное напряжение во включенном состоянии, В	Uвх.вкл	7,5	25
Входное напряжение в выключенном состоянии, В	Uвх.выкл	-3,5	1,6
Температура перехода, °С	Tп	-40	+125

Габаритные размеры твердотельных реле ТТР2-МА025(050, 063)12-Л2Д

Рекомендуемые схемы включения твердотельных реле ТТР2-МА02512-Л2Д

Рекомендуемые схемы включения твердотельных реле ТТР2-МА050(063)12-Л2Д
