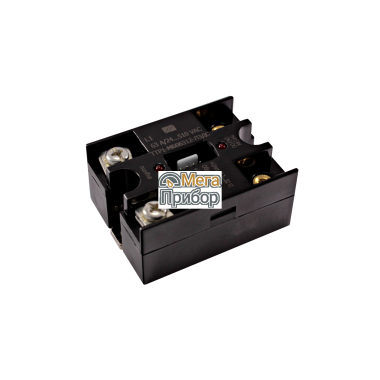

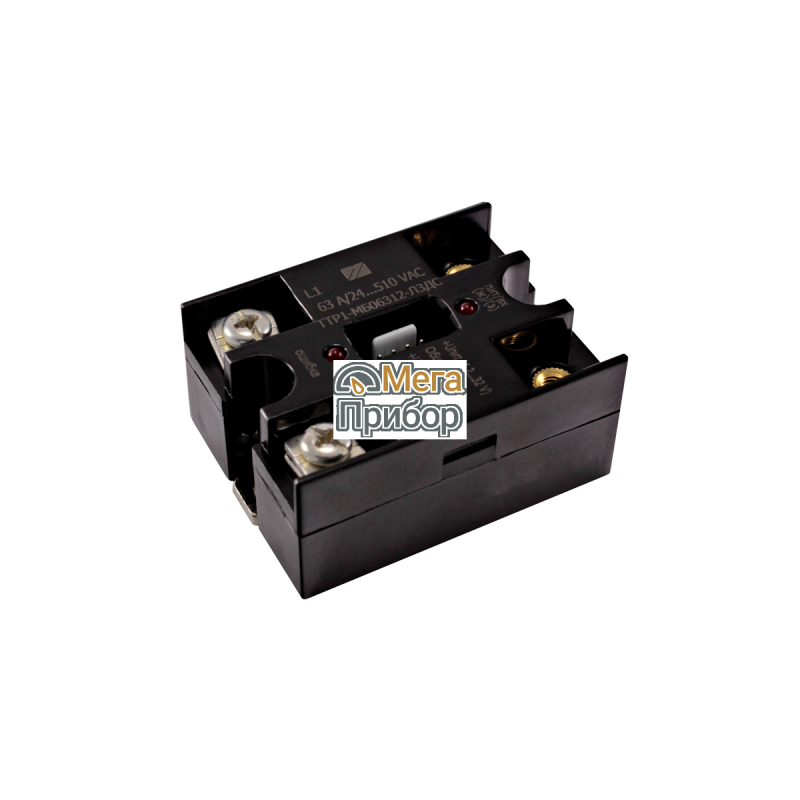

ТТР1-МБ...-Л3Д твердотельные реле с дополнительным питанием для управления малыми токами

Производитель: Овен

Модель: ОВЕН ТТР1-ПА...-Л1Д

Выберите параметры интересующей вас модели

Вариант

Цена от 3054 руб. с НДС *

*Данная цена носит информационный характер и может быть неверной. Точные актуальные цены и сроки - уточняйте у наших менеджеров

Твердотельные реле с дополнительным питанием для управления малыми токами, с контролем перехода фазы через «ноль», сигнал управления – 3...32 VDC.

Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра		Режим измерения
		не менее	не более
Ток утечки на выходе в выключенном состоянии (пиковое значение), мА	Iут.вых		±1,0	Uвх =0,8 В; Uком =±400 В; Uпит =24 В
Выходное остаточное напряжение (пиковое значение), В	Uос		1,5	Uвх =3 В; Uпит =24 В; Iком = ~10, 25, 40, 80, 100 А
			1,6	Uвх =3 В; Uпит =24 В; Iком = ~63 А
Входной ток, мА	Iвх	0,5		Uвх =3 В
			1,0	Uвх =32 В
Ток потребления, мА	Iпот	7	15	Uвх =5 В; Uпит =30 В; Iком = ~10, 40 А
		7	28	Uвх =5 В; Uпит =30 В; Iком = ~63, 80, 100 А

Наименование параметра, единица измерения	Буквенное обозначение	Значение параметра
Наименование параметра, единица измерения	Буквенное обозначение	не менее	не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В	Uпик		±400
Коммутируемое напряжение, среднеквадратичное значение, В	Uком	~12	~280
Напряжение питания (постоянного и переменного тока), В	Uпит	20	30
Входное напряжение во включенном состоянии, В	Uвх.вкл	3	32
Входное напряжение в выключенном состоянии, В	Uвх.выкл	-3,5	0,8
Температура перехода, °С	Tп	-40	+125

Габаритные размеры твердотельных реле ТТР1-МБ010(025, 040, 063, 080, 100)08-Л3Д

Схема подключения твердотельных реле ТТР1-МБ010(025, 040)08-Л3Д

Схема подключения твердотельных реле ТТР1-МБ063(080, 100)08-Л3Д
