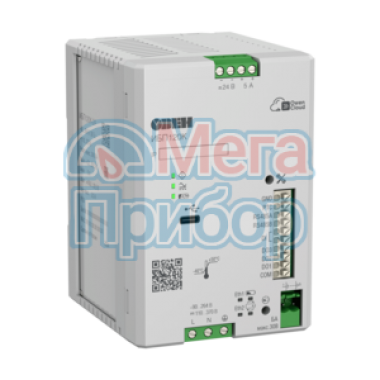

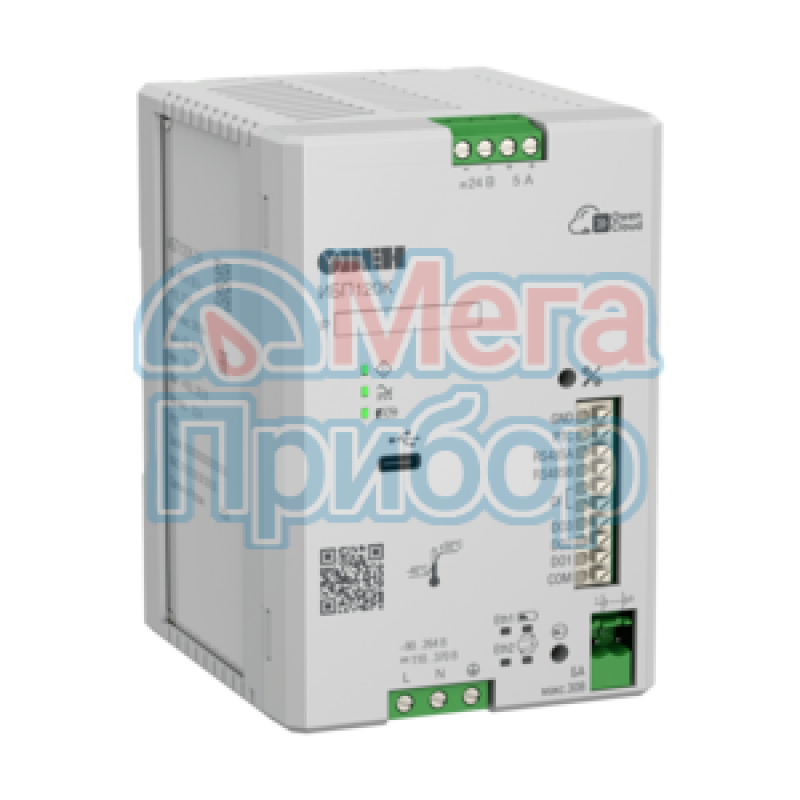

ОВЕН ИБП120К – источник питания с резервированием для питания стабилизированным выходным напряжением 24 В приборов промышленной автоматики в распределенных системах управления.
Применяется в качестве резервированного источника вторичного питания при работе от сети или комплекта аккумуляторных батарей (АКБ), автоматически переключается на питание от АКБ в случае отключения или снижения напряжения сети.
Преимущества
Стабильное напряжение
Обеспечивает стабилизированное напряжение 24 В как от сети, так и от различных типов АКБ (свинцово-кислотные, Li-ion).
Автоматический переход на резерв
Мгновенный переход на резервное питание от АКБ при отключении напряжения сети или понижении его уровня ниже допустимого.
Контроль и защита АКБ
Прибор контролирует наличие и параметры АКБ (заряд и внешнюю температуру с помощью датчика), обеспечивает оптимальный заряд АКБ с ограничением тока и защищает батарею от глубокого разряда.
Защита прибора и нагрузки
Предусмотрена защита от короткого замыкания и некорректного подключения клемм АКБ (переполюсовки).
Удалённый контроль и мониторинг
Интерфейсы USB и Ethernet позволяют настраивать параметры, отслеживать состояние и передавать данные в облачный сервис диспетчеризации OwenCloud.
Параллельное подключение
Поддерживается параллельная работа двух ИБП120К с помощью блока резервирования БР24К для корректной работы при двухкратном наращивании выходной мощности или резервировании.
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Результат индивидуальных стендовых испытаний
- Клеммник к разъему для подключения АКБ
- Заглушка Ethernet – 2 шт.
- Заглушка USB – 1 шт.
Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня
Питание
|
|
Питание от сети |
Питание от АКБ* |
|
Выходные параметры |
||
|
Номинальное напряжение |
(24 ± 2 %) В |
(24 ± 2 %) В |
|
Номинальный ток |
5 А |
5 А |
|
Номинальная мощность |
120 Вт |
120 Вт |
|
Диапазон подстройки выходного напряжения |
22…29,5 В |
22…29,5 В |
|
Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более |
120 мВ |
120 мВ |
|
Время пуска, (не более) |
2 с |
2 с |
|
Входные параметры |
||
|
Номинальное напряжение питания переменного тока |
120/230 В |
– |
|
Рабочее напряжение питания переменного тока |
90…264 В |
– |
|
Частота переменного тока |
45...65 Гц |
– |
|
Рабочее напряжение питания постоянного тока, |
110...370 В |
20,4…29,5 В (свинцово-кислотные АКБ) 16…29,5 В (Li-ion АКБ) |
|
Максимальный ток потребления при Uвх =" ~230 В |
1,2 А |
8,2 А |
|
Максимальный ток потребления при Uвх =" ~120 В |
2,1 А |
– |
|
Пусковой ток, не более |
35 А |
– |
|
КПД, не менее** |
89 %*** |
95 % |
|
Максимальная потребляемая мощность, не более |
240 Вт |
– |
|
Активная мощность, потребляемая в режиме холостого хода, не более |
6 Вт |
4,5 Вт |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
** Значения приводятся при нормальной температуре, номинальных напряжениях питания, при полностью заряженной либо отсутствующей АКБ.
*** Без учёта заряда АКБ (в режиме работы без АКБ).
Дискретный вход
|
Количество |
1 |
|
Минимальная длительность импульса |
1,6 мс |
|
Напряжение / максимальный ток «логического нуля» |
−5…+5 В / 2 мА |
|
Напряжение / максимальный ток «логической единицы» |
−30…−15 В / +15…+30 В / 9 мА (при 30 В) |
Дискретный выход
|
Количество |
3 |
|
Тип выхода |
Оптопара транзисторная n-p-n типа |
|
Максимальный коммутируемый ток |
0,2 А |
|
Максимальное коммутируемое напряжение |
⎓30 В |
Коммуникационные интерфейсы
|
Ethernet (заводская установка) |
|
|
Количество портов |
2 |
|
RS-485 |
|
|
Количество портов |
1 |
|
Протокол для подключения к Owen Configurator |
Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave) |
|
Протокол для подключения к БА24 |
Modbus RTU (Master) |
|
Скорость обмена |
9600 бит/с |
|
USB |
|
|
Количество портов USB Type-C |
1 |
|
Протокол Owen Configurator |
Owen Auto Detection Protocol |
Защита
|
|
Питание от сети |
Питание от АКБ* |
|
Защита от повышенного/пониженного входного напряжения |
Переход на питание от АКБ при Uвх < ~90 В; возврат на питание от сети при Uвх =" ~90… "264 В |
Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ) |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Безопасность и ЭМС
|
|
Питание от сети |
Питание от АКБ* |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008 |
N2 |
N2 |
|
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 |
Критерий качества А |
Критерий качества А |
|
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3–2013 |
Класс Б |
– |
|
Степень защиты по ГОСТ 14254–96 |
IP20 |
IP20 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
I |
I |
|
Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014 |
Усиленная |
Усиленная |
|
Категория перенапряжения по ГОСТ IEC 61204-7- 2014 |
II |
– |
|
Степень загрязнения по ГОСТ 12.2.091-2012 |
2 |
2 |
|
Электрическая прочность изоляции (вход-выход) |
3000 В |
3000 В |
|
Сопротивление изоляции (вход – выход 24 В – выход АКБ – DI/DO – корпус) при 500 В, не менее |
20 МОм |
20 МОм |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Взаимодействие с АКБ
|
|
Питание от сети |
Питание от АКБ* |
|
Емкость АКБ (свинцово-кислотные) |
– |
1…25 А·ч |
|
Емкость АКБ (Li), не менее |
– |
2,4 А·ч |
|
Максимальное напряжение заряда АКБ |
– |
29,5 ±5 % В |
|
Ток заряда АКБ |
– |
0,1…2,5 А |
|
Время переключения с/на АКБ |
0 |
0 |
|
Термокомпенсация (свинцово-кислотные АКБ) |
40 мВ/°С |
40 мВ/°С |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
Условия эксплуатации
|
|
Питание от сети |
Питание от АКБ* |
|
Рабочий диапазон температур окружающей среды |
-40…+50 °С |
Разряд -40…+50 °С**** Заряд 0…+50 °С**** |
|
Температура хранения и транспортировки |
-40…+70 °С |
-40…+70 °С |
|
Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более |
80 % |
80 % |
|
Атмосферное давление |
84…106,7 кПа |
84…106,7 кПа |
**** Зависит от используемой АКБ
Общие сведения
|
Срок эксплуатации |
10 лет |
|
Срок гарантийного обслуживания |
24 мес. |
|
Средняя наработка на отказ |
50 000 ч |
|
Масса, не более |
0,5 кг |
|
Тип автоматического выключателя |
от 6 A до 16 A (AC: Характеристика B, C, D, K) |
Лицевая панель источника питания с резервированием ИБП120К-24
Сервисная кнопка предназначена для:
- восстановления заводских настроек;
- установки IP-адреса;
- обновления встроенного ПО.
График зависимости выходного напряжения от номинального выходного тока
График зависимости входного тока от напряжения питания
График зависимости КПД от напряжения питания и температуры окружающей среды
Процесс заряда АКБ
Осуществляется по методу CCCV и включает в себя два последовательных этапа:
- первый этап – режим заряда АКБ током постоянной величины (CC – Constant Current)
- второй этап – режим заряда АКБ напряжением постоянной величины (CV – Constant Voltage).
Заряд АКБ с использованием метода CCCV
График заряда Li-ion АКБ (на примере БА24-2,4)
График заряда АКБ типа Pb (на примере Pb 2,2)
Схема подключения и габаритные размеры
Схема подключения с использованием свинцово-кислотной АКБ
Схема подключения с использованием литий-ионной БА24
