Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.
Особенности датчиков PS2
- Увеличенное расстояние срабатывания.
- Невозможность вывода из строя датчика при неверном подключении.
- Подключение кабелем с лужеными выводами.
- Устойчивость к помехам, создаваемым частотными приводами.
-
Степень защиты IP67.
Применение бесконтактных индуктивных датчиков
Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.
Наиболее широко индуктивные датчики применяются в системах, где необходимы:
- контроль работы автоматических линий и конвейеров;
- контроль положения металлических объектов в пространстве;
- контроль вращения валов и шестерен.
Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).
Конструктивные исполнения PS2
Конструктивное исполнение |
Тип корпуса |
Параметры корпуса |
Длина L, мм |
Расстояние срабатывания, мм |
 |

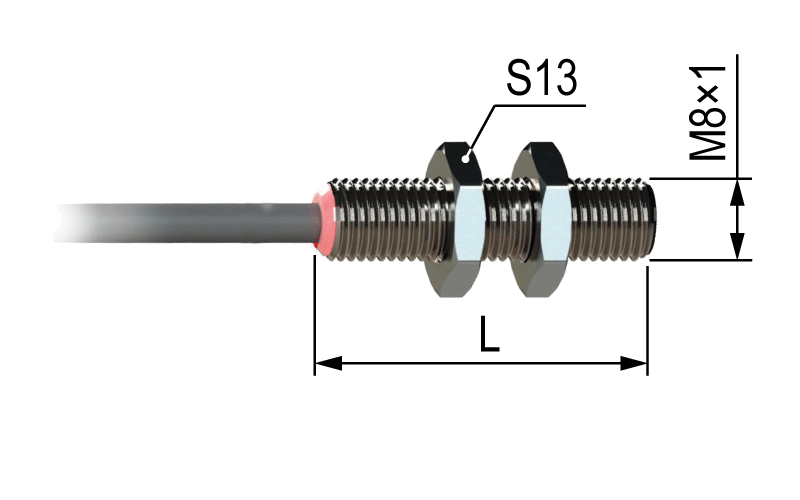

08M |
Резьба М8×1 Материал – латунь |
20 33 40 45 50 60 65 |
2 3 4 5 6 |
 |

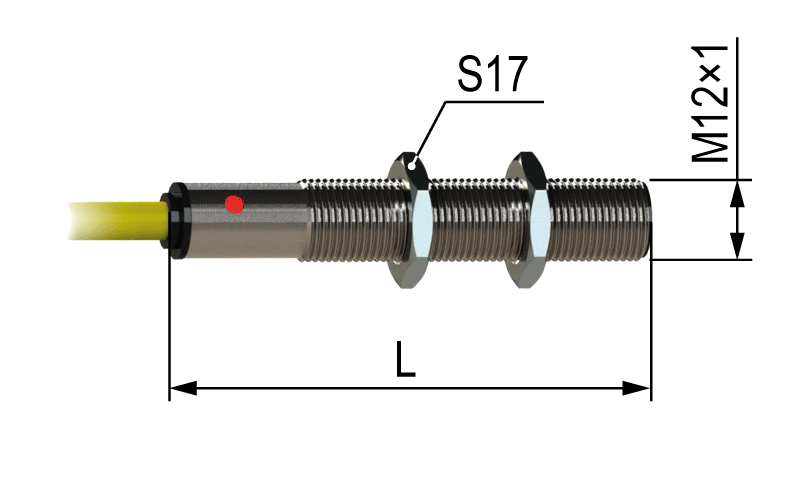

12M |
Резьба М12×1 Материал – латунь |
33 50 55 68 80 |
2 4 6 8 10 |
 |

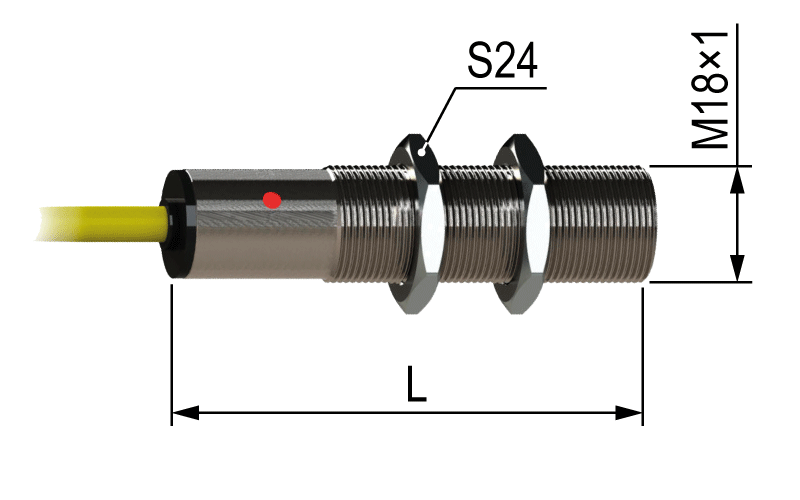

18М |
Резьба М18×1 Материал – латунь |
33 53 65 68 80 |
5 10 |
 |

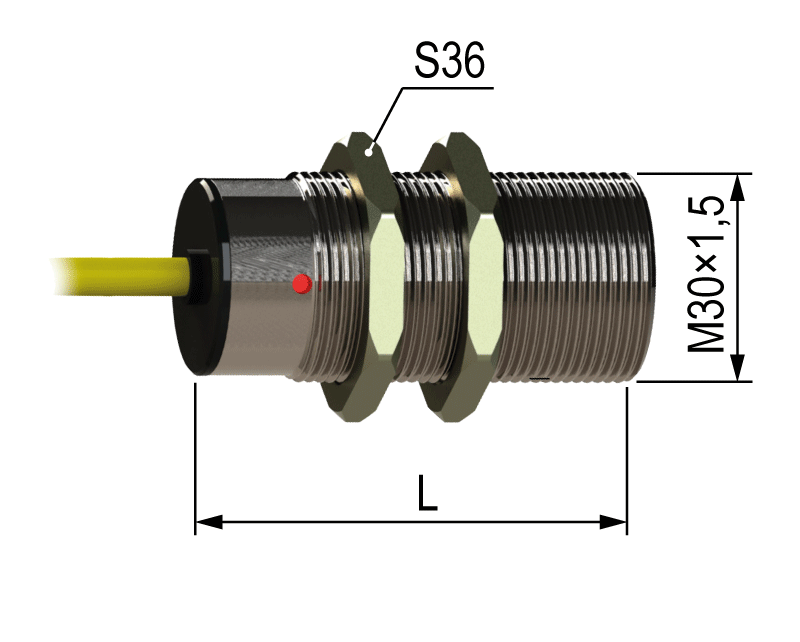

30М | Резьба М30×1,5 Материал – латунь |
33 48 53 60 65 68 75 80 115 |
10 15 |
 |

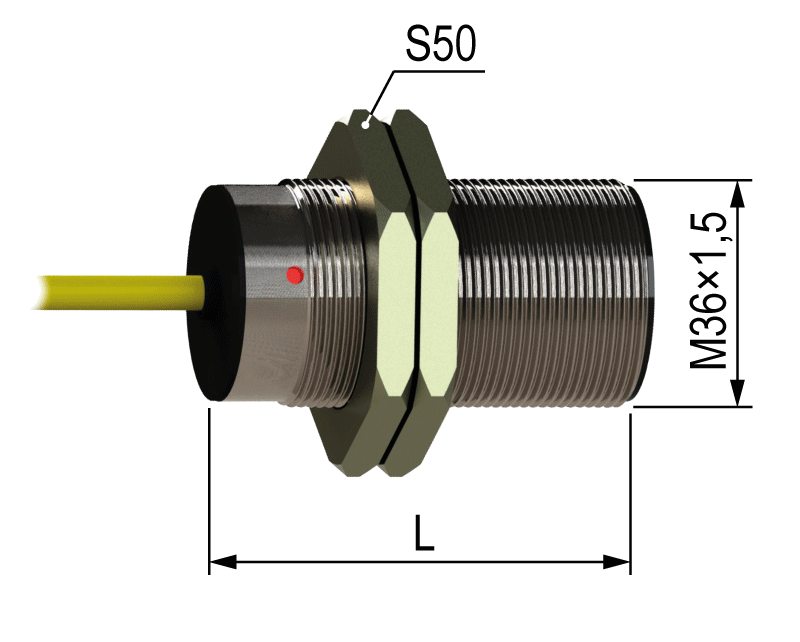

36М | Резьба М36×1,5 Материал – латунь |
70 85 |
12 20 |
 |
55D | Корпус без резьбы Диаметром 55 мм Материал - полиамид |
55 73 |
20 30 |
 |

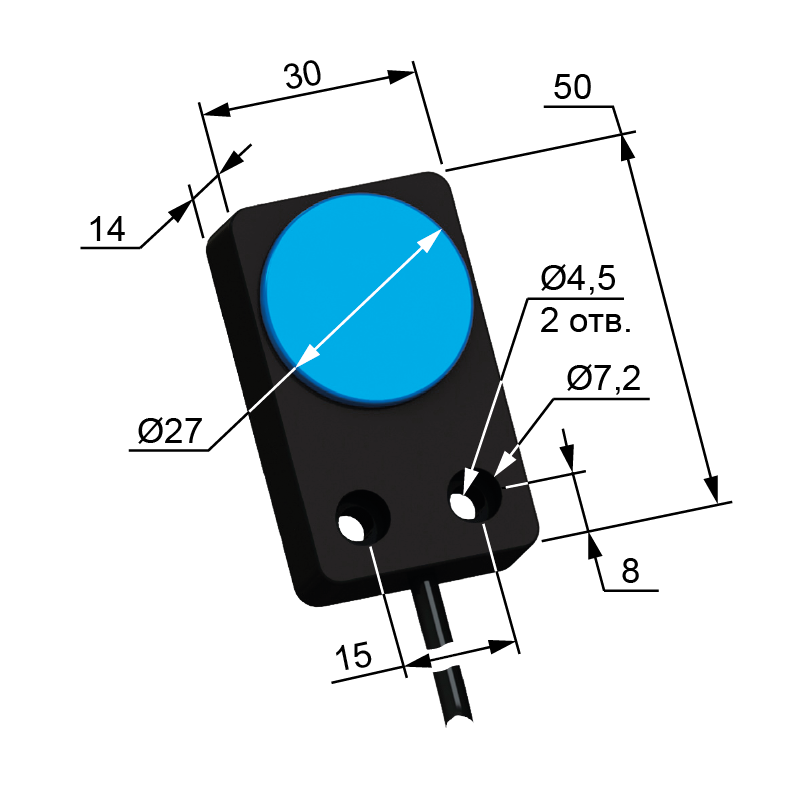

32 | Корпус 50×30×15 мм Материал - полиамид |
- | 8 15 |
 |

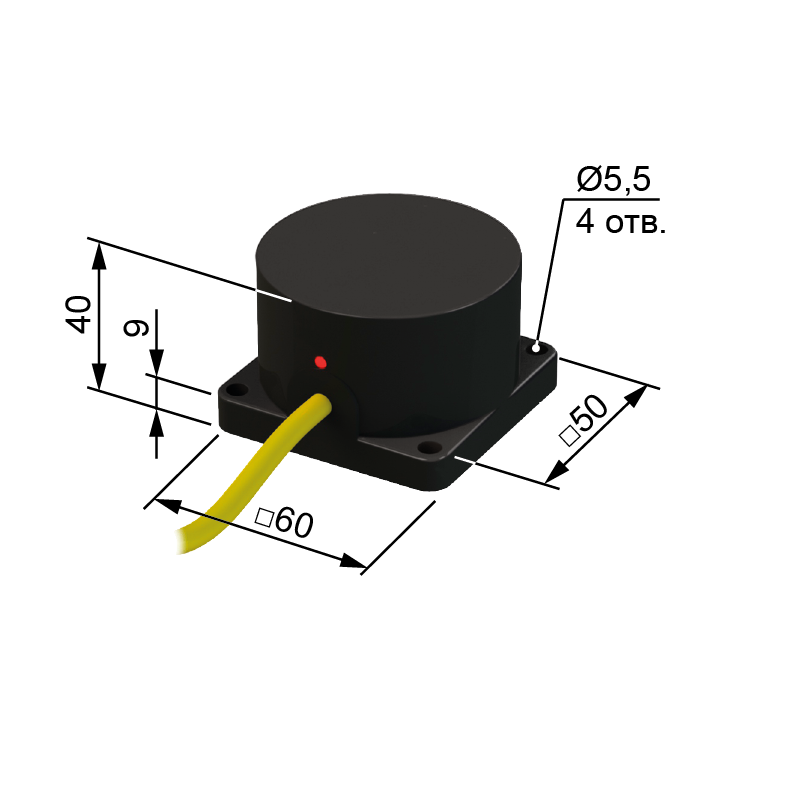

33 | Корпус 60×60×40 мм Материал - полиамид |
- | 20 30 |
 |

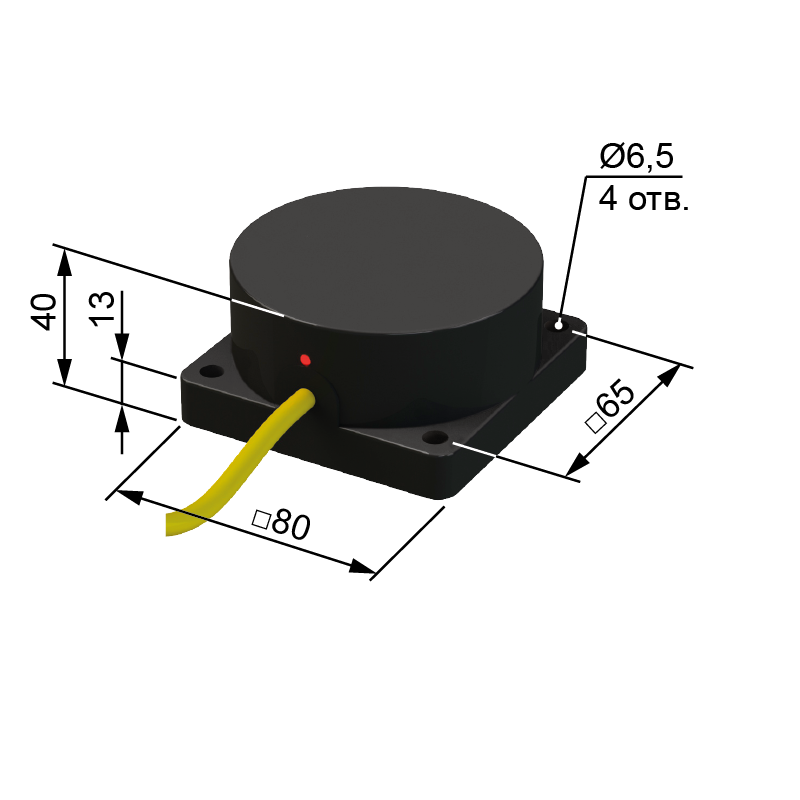

34 | Корпус 80×80×40 мм Материал - полиамид |
- | 25 45 |
 |

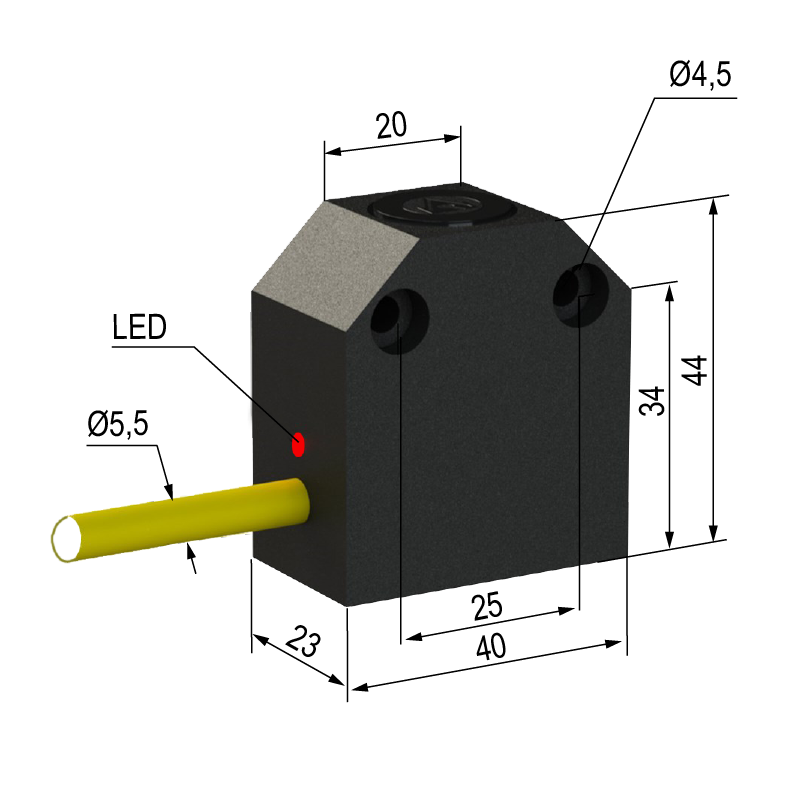

38 | Корпус 42×48×22 мм Материал - полиамид |
- | 5 |
 |

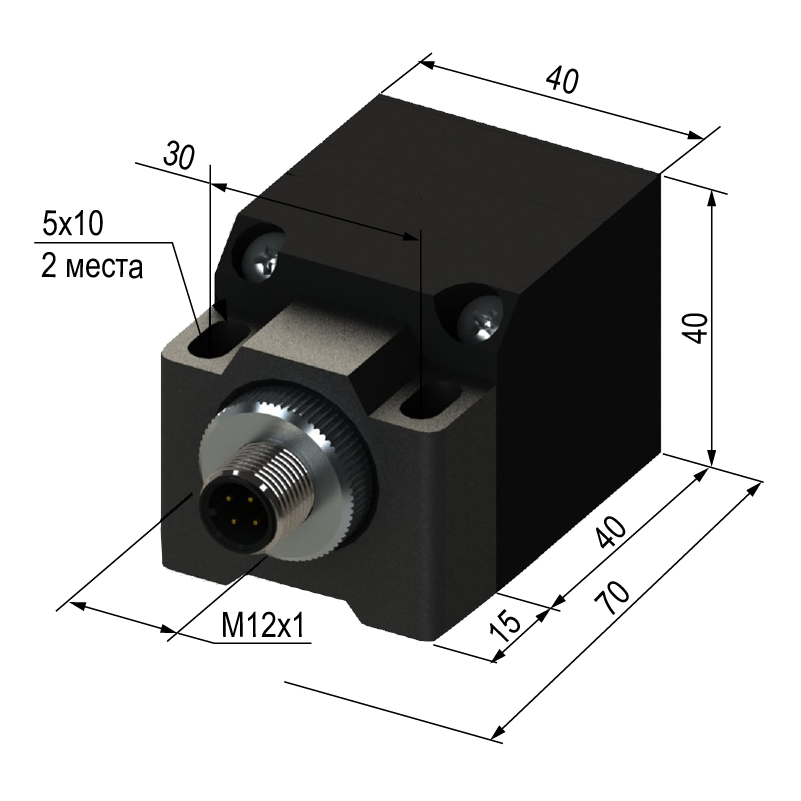

39 | Корпус 40×40×40 мм Материал - полиамид |
- | 15 25 |
Конструктивные исполнения кабель-разъемов
| Тип | Описание | Количество контактов | Длина, м | Тип подключаемого датчика | |

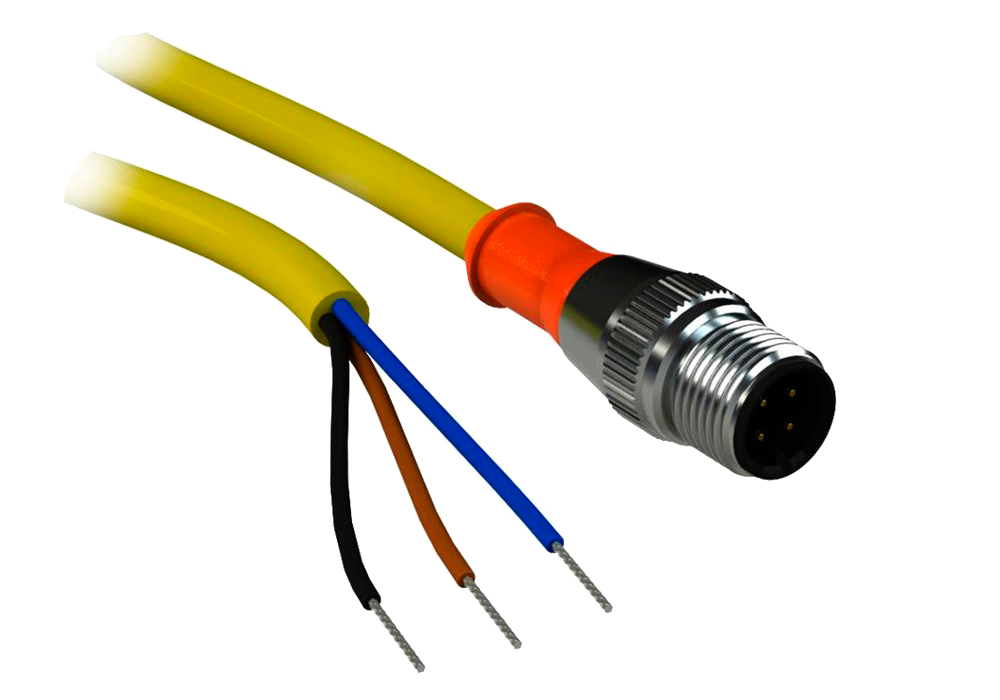

 | С18 | Соединитель с прямой штекерной 4-контактной частью разъема М12 | 4 | 2 | DC, PNP или NPN, NO |

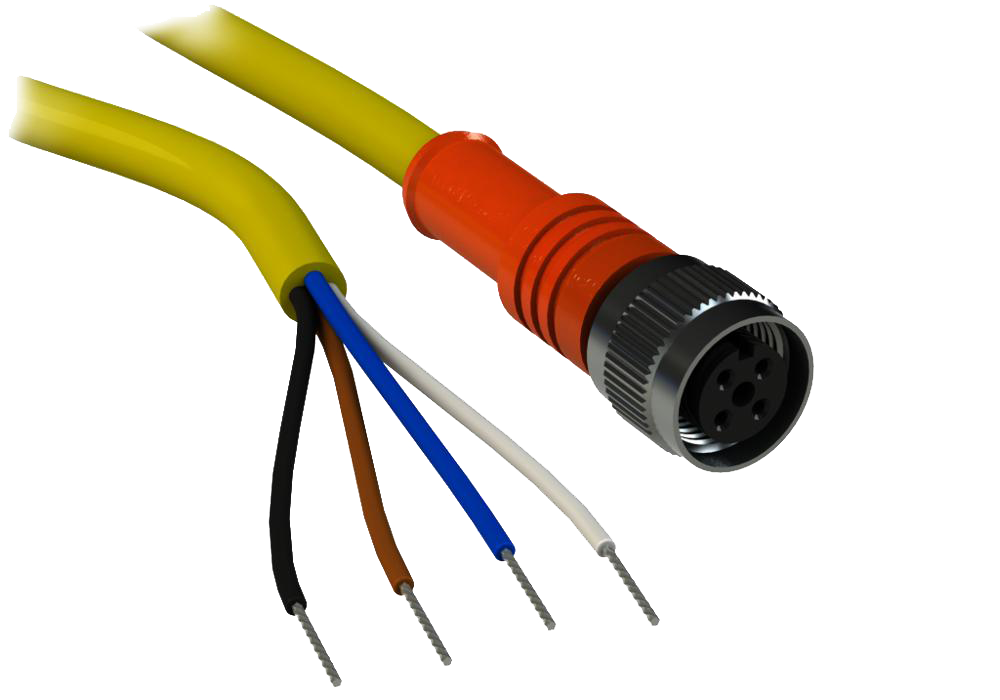

 | С19 | Соединитель с прямой гнездовой 4-контактной частью разъема М12 | 4 | 2 | DC, PNP/NPN, NO/NC |

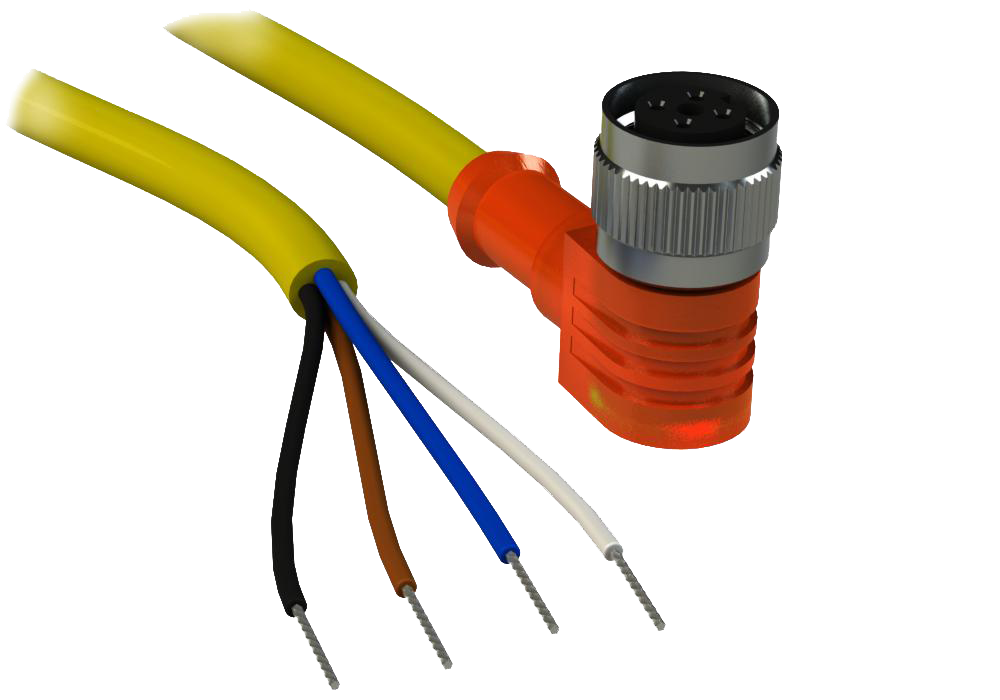

 | С20 | Соединитель с угловой гнездовой 4-контактной частью разъема М12 | 4 | 2 | DC, PNP/NPN, NO/NC |
 | С21 | Соединитель с угловой гнездовой 4-контактной частью разъема М12 с индикацией выхода | 4 | 2 | DC, PNP или NPN, NO или NC |

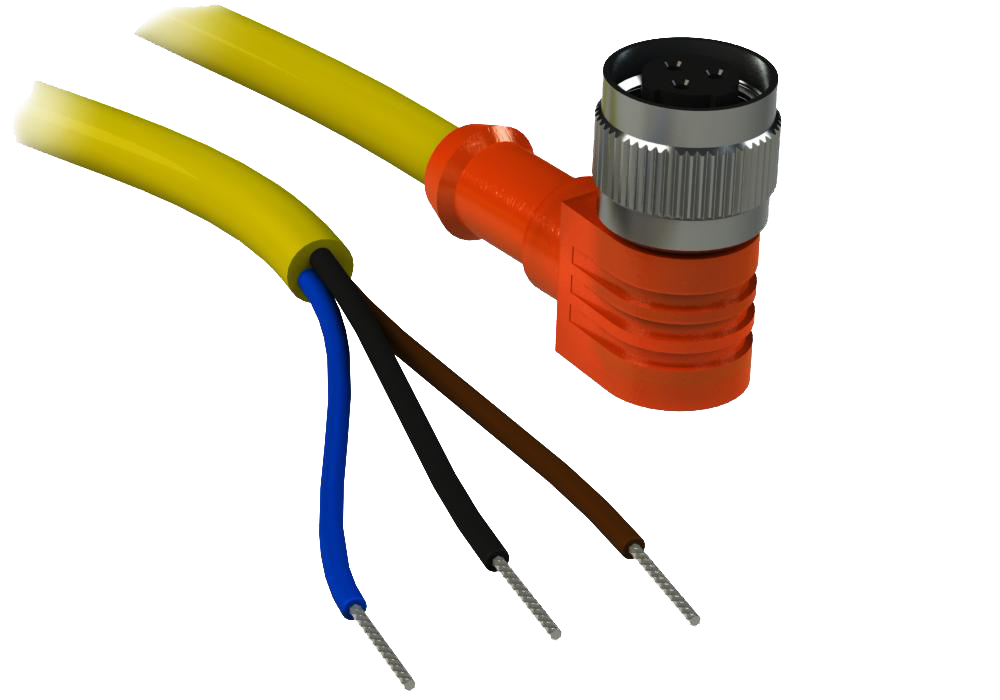

 | С29 | Соединитель с угловой гнездовой 3-контактной частью разъема М12 | 3 | 2 | AC, NO/NC |
Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.
Пример обозначения при заказе:
PS2-08M33-2B21-К Индуктивный бесконтактный датчик положения с расстоянием срабатывания 2 мм в цилиндрическом корпусе с резьбой М8×1 длиной 33 мм, напряжение питания 10...30 В постоянного тока, выходная функция NPN, замыкающий контакт NO, подключение – кабель.
