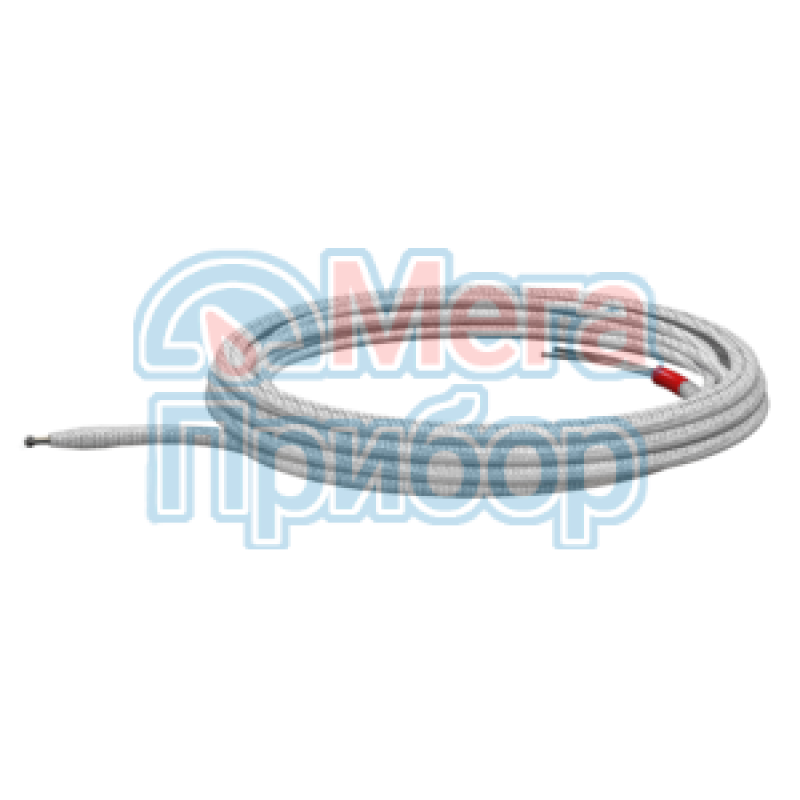

Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.
Отличительные особенности:
- С открытым «горячим» спаем.
- Бюджетные и малогабаритные.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)
| Конструктивное исполнение | Модель | Диаметр термо- электрода | D, мм | D1, мм | Тип изоляции | Диапазон измеряемых температур | Длина термопары L, м * | Длина кабельного вывода l, м * |
|

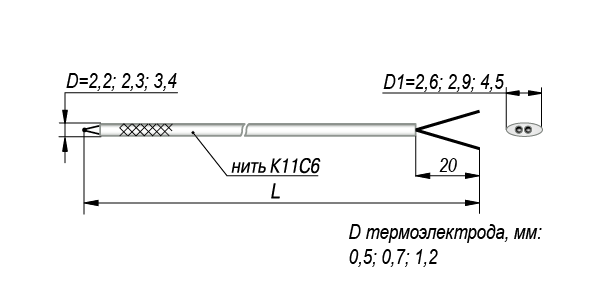

| 011 | 0,3 мм | 1,8 | 2,2 | нить К11С6 | ДТПК | 0,2…100, кратно 0,01 м | – |
| 0,5 мм | 2,2 | 2,6 | ||||||
| 0,7 мм | 2,3 | 2,9 | ||||||
| 1,2 мм | 3,4 | 4,5 | ||||||
| | 021** | 0,5 | 4,63...5 | - | трубка МКРц | ДТПК | 0,2…20, кратно 0,01 м | |
| 0,7 | ||||||||
| | 1,2 | 6,4...7,0 8,0 9,0
| - | бусы МКРц
| – | |||
|
| 3,2 | 6 | - | бусы МКРц
| 0,2…2, кратно 0,01 м | |||
|

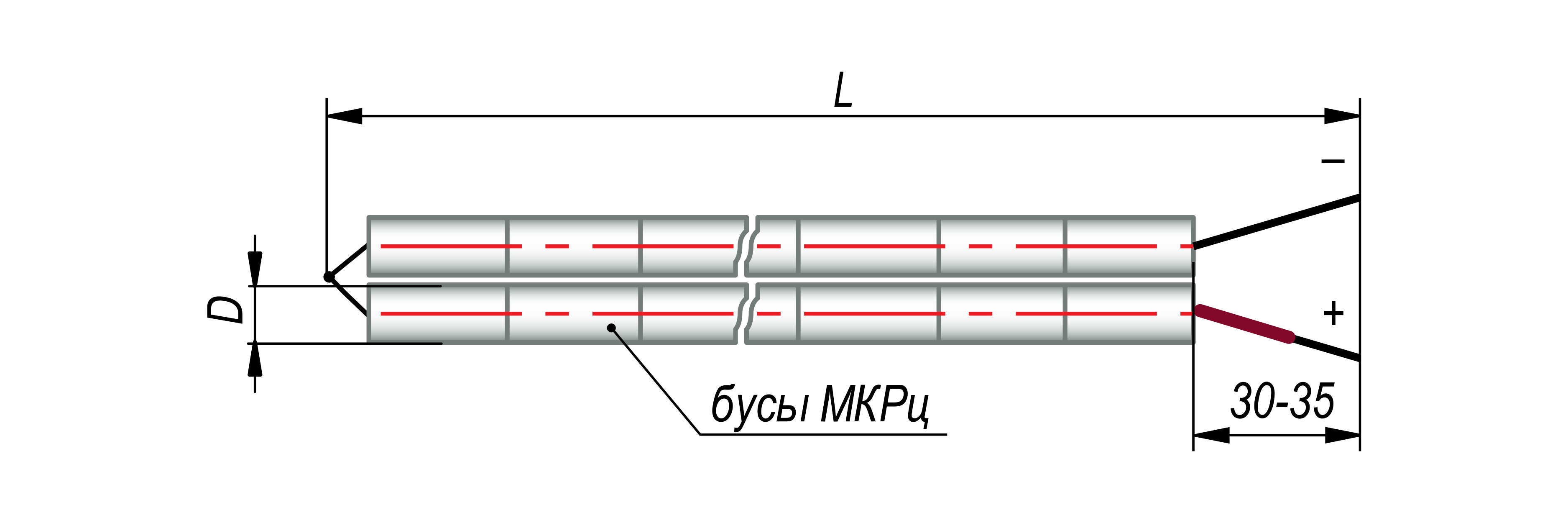

| 031** | 0,5 | 4,63 | 2,6 | трубка МКРц/нить K11C6 | до 3, кратно 0,01 м
От 3 до 20, кратно 0,01 м | От 0,2 до 20, кратно 0,1м
0,2 м*** | |
| 0,7 | 7,0 | 2,9 | ||||||
| 1,2 | 7,0 8,0 9,0 | 4,5 | бусы МКРц/нить K11C6 |
* Длина термопары L и длина кабельного вывода l выбираются при заказе.
** По заказу возможно изготовление датчика в изоляции из бус МКРц.
*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.
**** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.
Технические характеристики
| Характеристика | Модель 011 | Модель 021, 031 | ||
| Номинальная статическая характеристика | К(ХА) | L(ХК) | К(ХА) | L(ХК) |
| Рабочий диапазон измеряемых температур | –40...+300 °С | –40...+300 °С | –40...+1100 °С | –40...+600 °С |
| Класс допуска | 1 (для 0,3 мм), 2 | 2 | 2 | |
| Показатель тепловой инерции | не более 3 с | не более 3 с | ||
Модификации термопар мод. 011 и 021
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 011 с изоляцией – кремнеземная нить К11С6, с диаметром термоэлектродов 0,3 мм, длиной термопары 2 м, 1 класса допуска, диапазон измерения: -40…+300 ºС. Пример обозначения при заказе: ОВЕН ДТПL021-1,2/5 Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель», модели 021 с изоляцией – бусы МКРц, диаметр термоэлектродов 1,2 мм, длиной термопары 5 м, диапазон измерения: -40…+600 ºС.

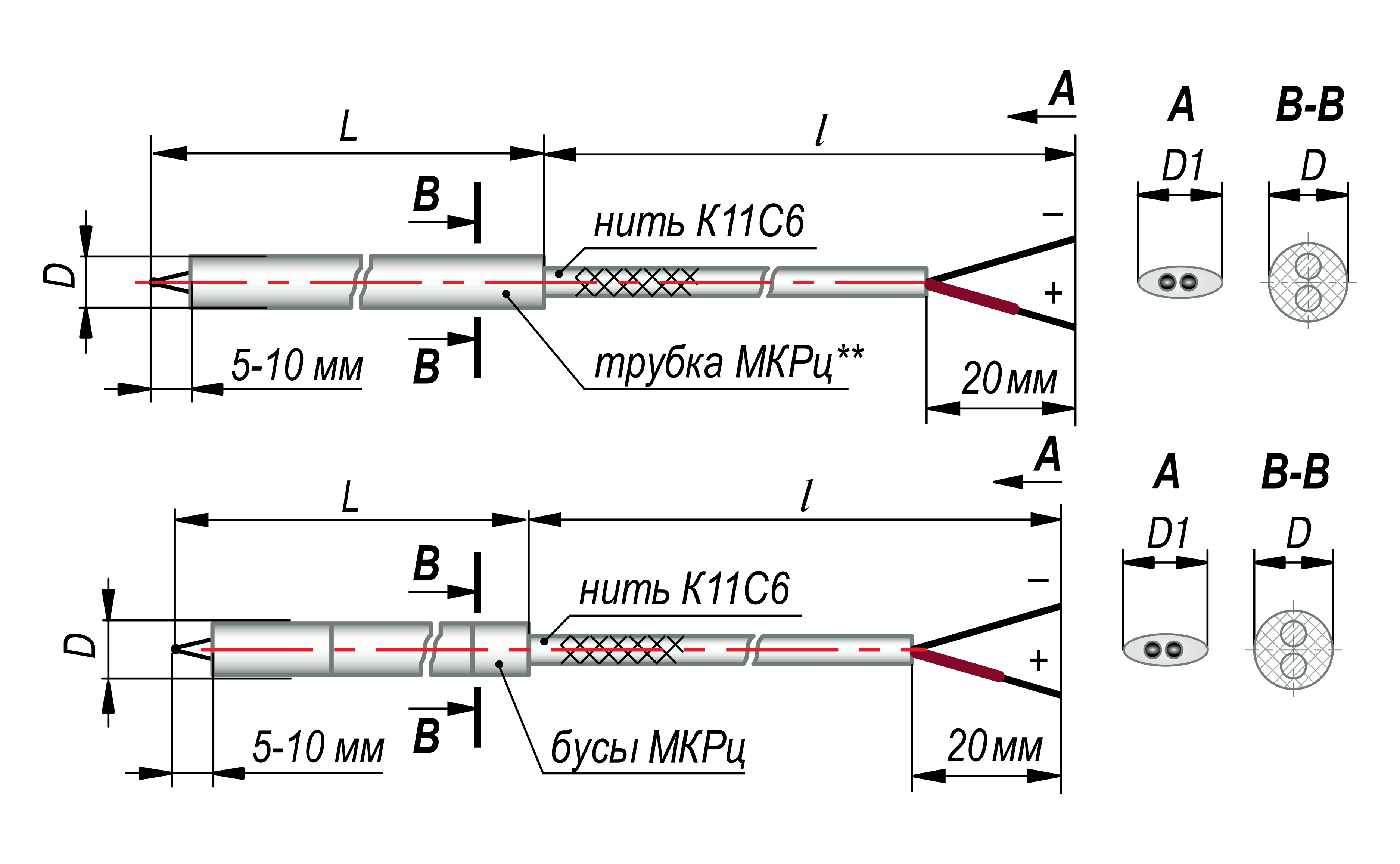

Модификации термопар мод. 031
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 031 с изоляцией – трубка МКРц, диаметром термоэлектродов 0,7 мм, длиной термопары – 2 м, длиной кабельного вывода – 10 м, диапазон измерения: -40…+1100 ºС.
|
НСХ |
Класс допуска |
Диапазон измерения |
Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N(НН) |
2 |
-40…+333 °C включ. |
± 2,5 °C |
|
св. 333…+1300 °C |
± 0,0075t°C |
||
|
1 |
-40…+375 °C включ. |
± 1,5 °C |
|
|
св. 375…+1300 °C |
± 0,004t°C |
||
|
L (ХК) |
2 |
-40…+360 °C включ. |
± 2,5 °C |
|
св. 360…+600 °C |
± (0,700 + 0,005t) °C |
||
|
J (ЖК) |
1 |
-40…+375 °C включ. |
± 1,5 °C |
|
св. 375…+750 °C |
± 0,004t°C |
||
|
S(ПП) |
2 |
0…+600 °C включ. |
1,5 °C |
|
св. 600…+1600 °C |
0,0025t°C |
||
|
t – значение измеряемой температуры °C |
|||
